Преимущество в использовании самонесущих проводов сип по сравнению с воздушными лэп с голыми проводами:
их прокладка обходится значительно дешевле;
изоляция между жилами проводов предотвращает короткое замыкание;
снижение потерь напряжения из-за уменьшения расстояния между фазами, что снижает индуктивное сопротивление (в среднем 0,1 Ом/км вместо 0,35 Ом/км);
снижение индуктивного сопротивления линий с СИП приводит к увеличению токов однофазного КЗ у потребителей, что увеличивает чувствительность защитных устройств к этим видам повреждений;
повышение безопасности за счет отсутствия контакта токоведущих жил с людьми;
облегчается обслуживание ЛЭП, при проведении профилактических работ достаточно использовать основные и дополнительные средства защиты (диэлектрические штанги и перчатки, иные приспособления подобного рода) и не прерывать энергоснабжение потребителей;
уменьшение необходимой ширины вырубки в лесных просеках;
снижение риска возникновения пожаров в лесистой или покрытой кустарником местности при падении провода на землю, СИП менее пожароопасны;
уменьшение допустимого расстояния до строений и других воздушных линий;
уменьшается охранная зона ВЛЭП;
повышение безопасности при образовании гололеда;
возможность использования более коротких опор — допустимое расстояние до поверхности земли для изолированных проводов составляет 4 м, для неизолированных - 6 м;
возможность установки дополнительных линий с СИП параллельно существующим для удвоения мощности сети;
возможность совместной прокладки на одних и тех же опорах одновременно СИП 0,4 кВ и высоковольтных воздушных линий 6-20 кВ с неизолированными или защищенными проводами;
возможность одновременного монтажа на одних и тех же опорах телефонных линий;
бесперебойное электроснабжение в случае срыва СИП с опор;
безопасность и экономичность подключения потребителей;
исключается схлестывания проводов из-за ветра, что является причиной более 35% аварий с неизолированными проводами.
Четырехпроводная изолированная система (тип сип-4, сиПс-4, сип-2аf)
Самонесущий изолированный провод используется в сетях от 0,4 до 35 кВ. Чаще всего его применяют в магистралях воздушных ЛЭП, а также для ответвления от них к вводу в здания.
Монтаж проводников каждой из этих систем требует специального подхода в части выбора линейной арматуры, особенно для компонентов, несущих механическую нагрузку (поддерживающие и анкерные крепления). Системы проводников выбирают исходя из имеющихся условий с учетом особенностей трассы, сельских или городских территорий, плотности населения и застройки, климатических условий, возможности капиталовложений [12].
СИП с изолированной несущей жилой имеет некоторые преимущества перед СИП с неизолированной несущей жилой и перед магистральными СИП без несущего элемента
Одинаковые алюминиевые жилы – фазные и нулевая. Провод может иметь дополнительные жилы для уличного освещения. Механическая нагрузка на всех жилах. При падении деревьев при правильном монтаже вероятность обрыва невелика. Система состоит из четырех алюминиевых изолированных проводников, которые поровну делят между собой механическую нагрузку от тяжения, их сечение варьируется от 16 до 150 мм2. Жгут может содержать 1–2 дополнительные жилы для нужд освещения и т.п. Так как механическая нагрузка распределяется между всеми четырьмя проводниками, то разрывная прочность всего жгута довольно велика. В качестве изоляционного материала используют как термопластичный полиэтилен PE (СИП-4), так и сшитый полиэтилен XLPE (СИПс-4, СИП-2АF).
Для монтажа проводов СИП применяется специальная арматура: анкерные, поддерживающие и соединительные зажимы.
|
Анкерные зажимы SO157.1 и SO158.1. SO157.1. Используют для анкерного крепления 2-жильного СИП, SO158.1 используется для анкерного крепления 4-жильного СИП на опорах или на стенах зданий посредством стандартных крюков.
|
|
Поддерживающий зажим SO99 и раскаточная тележка ST26.99. Используют для подвески на промежуточных и угловых (до 90°) опорах СИП 4х25 и 4х50мм2 и на угловых (до 60°) опорах СИП 4х95 мм2.
|
На рис. 3.6 показан пример применения четырехпроводной системы СИП.

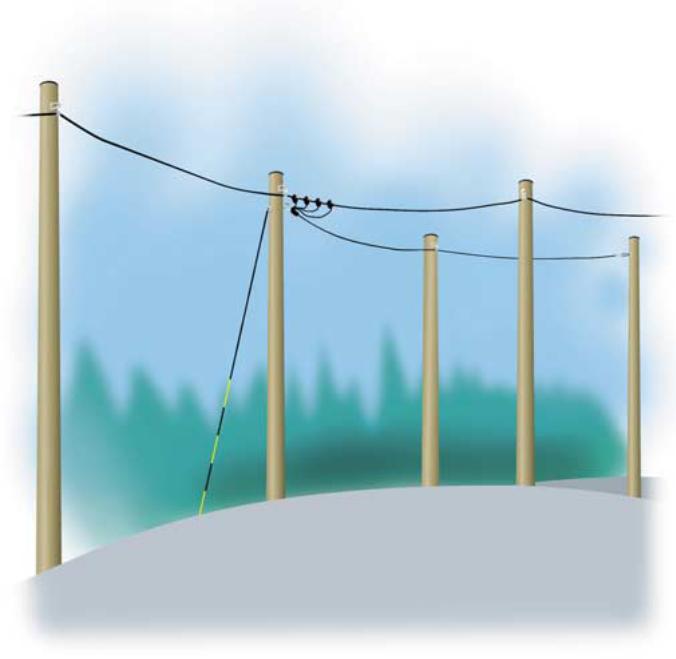

Рисунок 3.6 – ВЛЭП с применением четырехпроводной системы СИП
