Монтаж ответвительного подсоединения

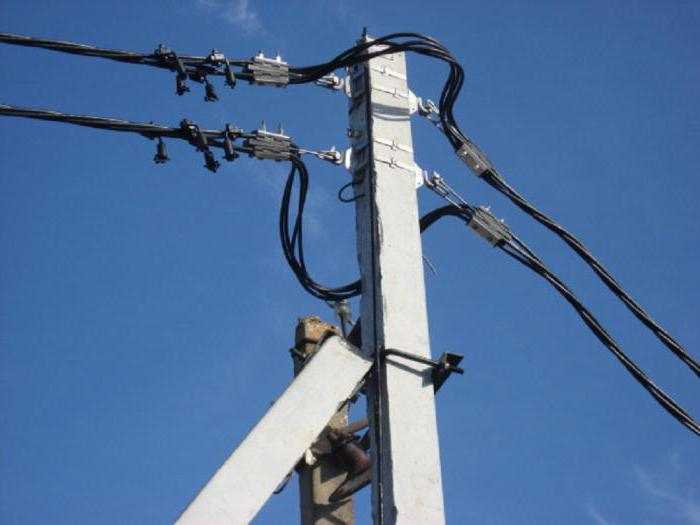

Для подключения частных домов, или хозяйственных построек используются самонесущий провод без нейтрали. Их можно закреплять на столбе, или стене к кронштейнам при помощи анкерных зажимов. На рис.3.11 показан монтаж соединительных и ответвлительных зажимов.
Рисунок 3.11 - Монтаж соединительных и ответвлительных зажимов

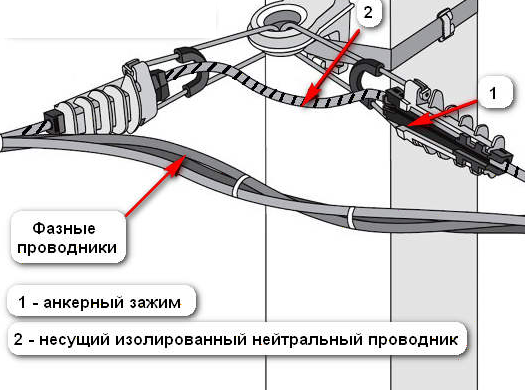

На рис. 3.12 показан пример крепления на анкерной угловой опоре проводов СИП с несущим изолированным нейтральным проводником закрепленным в анкерном зажиме.
Рисунок 3.12 – Крепление проводов СИП на анкерной угловой опоре
Подключение к вли под напряжением
СИП можно подключить к ветке без отключения напряжения на магистральной линии. Для этого применяется прокалывающий зажим. Конец ответвления подводится к магистральной проводке, после чего он соединяется с проводником под напряжением при помощи прокалывающего зажимного устройства, которое обеспечивает надёжный контакт с линией. На рис. 3.13 показана смонтированная линия с проводами СИП на железобетонной угловой опоре.
Рисунок 3.13 – Угловая опора с проводами СИП
Монтаж воздушных линий влз с защищенными проводами сип-3 на опорах влэп 6-10 кВ

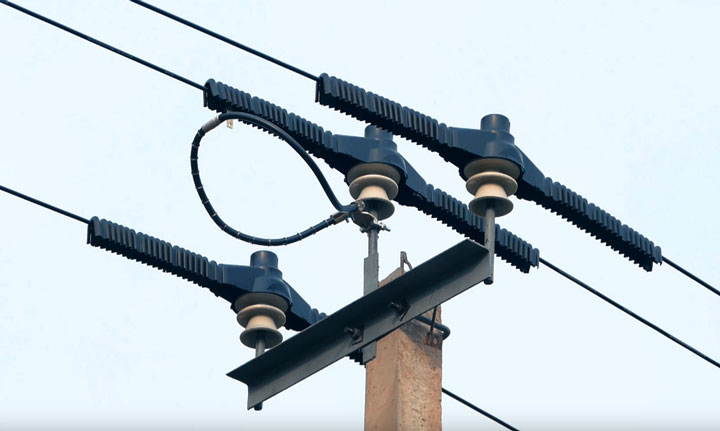

Воздушные линии ВЛЭП-6-10 кВ выполненных проводами СИП-3 называются сокращенно ВЛЗ - что означает воздушные линии с защищенными проводами. При использовании СИП-3 уменьшается межфазное расстояние, ширина вырубаемой лесной просеки, пространство при компоновке распределительных узлов на подстанции (рис. 3.14). Срок эксплуатации ВЛЗ более 40 лет.
Рисунок 3.14 -Монтаж опор для ВЛЗ - 10 кВ

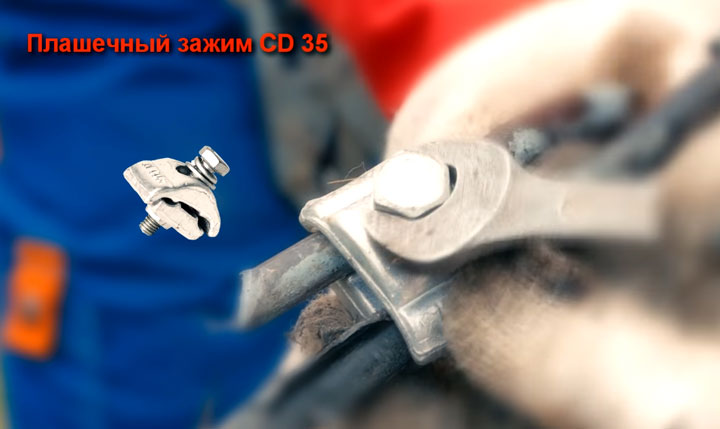

Монтаж новой ВЛЗ начинают с установки анкерных опор. Еще до подъема стойки анкерной опоры, на земле, на ней закрепляют необходимое количество траверс. Траверса сразу заземляется. Делается это через присоединение плашечным зажимом и стальным прутом диаметром минимум 10мм к заземляющему выпуску на макушке опоры (рис. 3.15).
Рисунок 3.15 – Присоединение плашечным зажимом и стальным прутом к заземляющему выпуску на макушке опоры
На железобетонных опорах допускается как сварное присоединение, так и болтовое. На многостоечных анкерных опорах количество заземляющих спусков должно быть не менее двух. В качестве таковых можно использовать элементы продольной арматуры железобетонных стоек СВ-105-110.

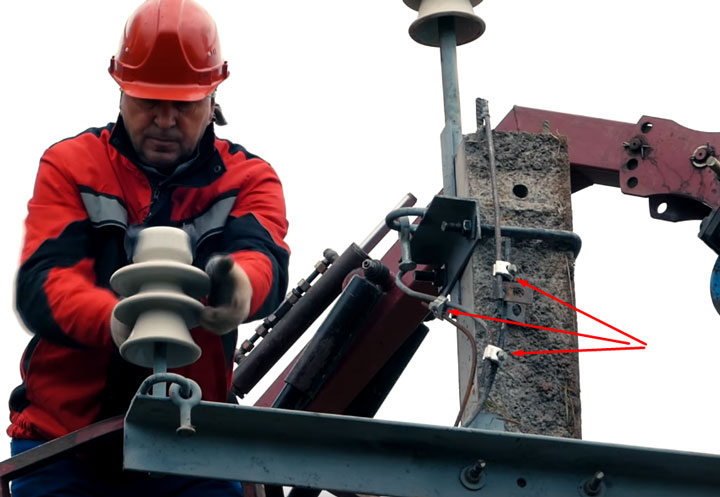

Все металлоконструкции здесь (крепление подкоса, сама траверса) заземляют сверху, через заземляющий выпуск (рис. 3.16). Не требуется делать отдельный спуск выполненный прутом или полосой, непосредственно по телу опоры до земли.
Рисунок 3.16

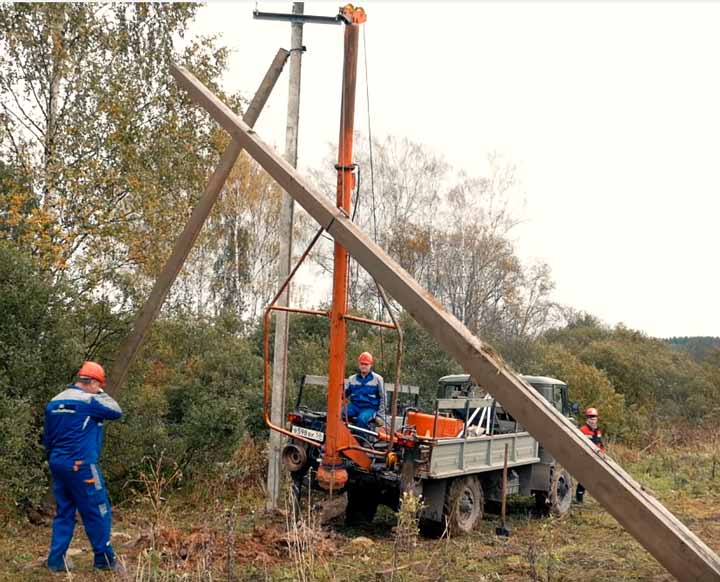

Изоляторы на траверсу не накручивать на земле до момента установки опоры. Частично оборудованную стойку с помощью автокрана устанавливают в нужной точке (рис. 3.17).
Рисунок 3.17 – Установка частично оборудованной стойки с помощью бурильно-крановой установки

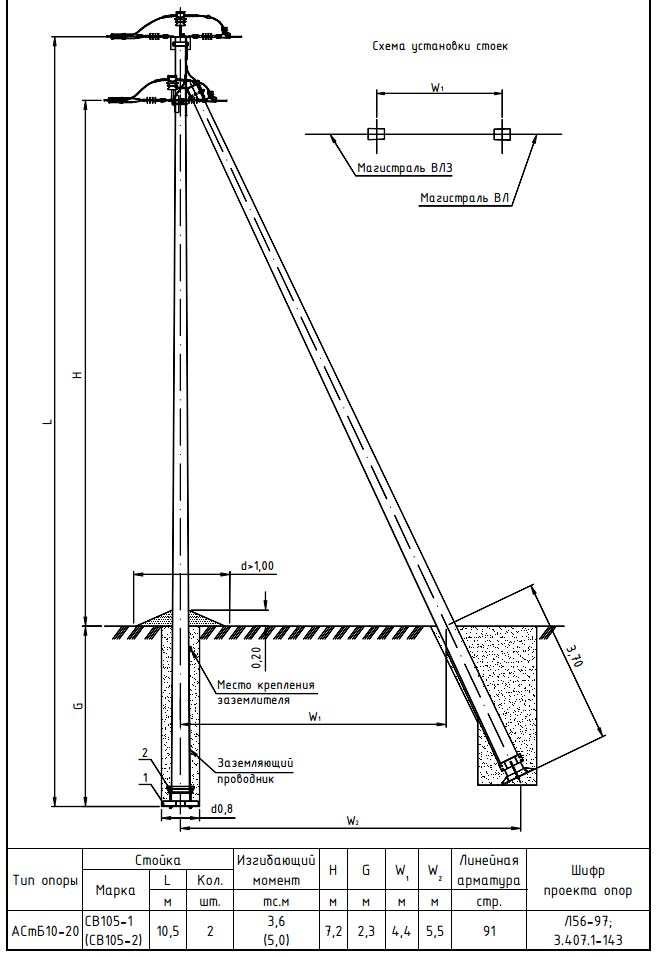

Затем монтируются один или два подкоса (рис. 3.18). Их число зависит от схемы трассы и определяется проектом. Опора должна быть заглублена не менее чем на 2,3-2,5 м. После этого монтируются промежуточные опоры.
Рисунок 3.18 – Монтаж анкерной опоры с подкосом
