Схемы цифровой вычислительной техники Общие положения

Общие правила построения условных графических обозначений элементов цифровой вычислительной техники изложены в ГОСТ 2.743-82, а для элементов аналоговой

вычислительной техники -­ в ГОСТ 2.759-82 [12].

На схемах показывают входящие и выходящие линии. Начало входящих линий изображают, начина я с левой стороны или сверху листа. Выходящие линии заканчивают

40

на правой стороне или внизу листа. Всем входящим, выходящим и прерванным на данном листе линиям следует присваивать цифровые, буквенные или буквенно-цифровые обозначения сигналов или адресное обозначение листа продолжения линии. Если прерванная линия связи продолжается нескольких листах, то в круглых скобках указывают все номера листов, на которых продолжается данная линия (рис. П2.9).

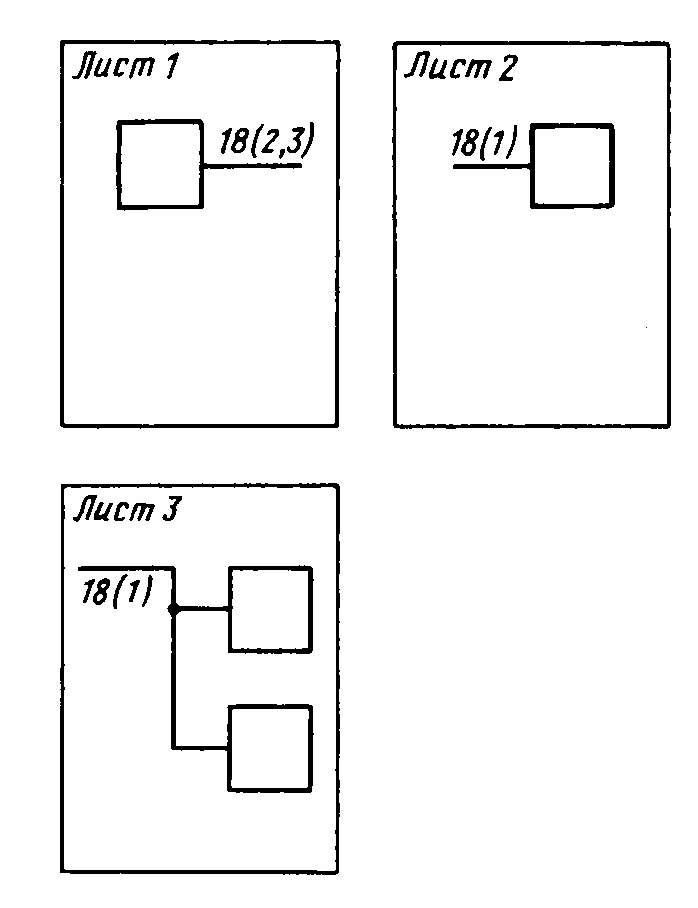

Рис. П2.9. Обозначение обрывов линий электрической связи

При обрыве линий групповой связи через дробную черту указывают количество её разветвлений (рис. П2.10).

Электропитание на схеме показывают в виде таблицы, текста либо на прерванной линии, отображающей связь по питанию.

41

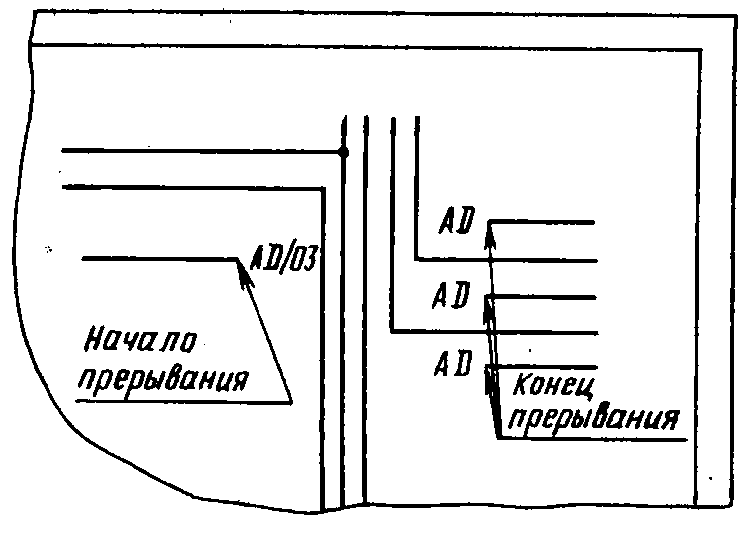

Рис. П2.10. Обозначение обрыва линии групповой связи

Принципиальные схемы

Принципиальные схемы имеют код Э3 или 201 (СТ СЭВ 527-77). Элементы схем изображают по ГОСТ 2.743-82 и ГОСТ 2.759-82. Допускается изображать в виде прямоугольников логические элементы с n состояниями, а также элементы устройства, не выполняющие логических функций (аналоговые и аналого-цифровые элементы, диодные, резисторные сборки и т. п.).

Условное графическое обозначение двоичного логического элемента имеет форму прямоугольника,

который может содержать три поля: основное и два дополнительных. Дополнительные поля располагают справа и слева от основного поля. Допускается дополнительные поля разделять на зоны. Которые отделяют горизонтальной чертой. В первой строке основного поля помещают обозначе-ние функции, выполняемой элементом, в дополнительных

42

полях – информацию о функциональных назначениях выводов (рис. П2.11).

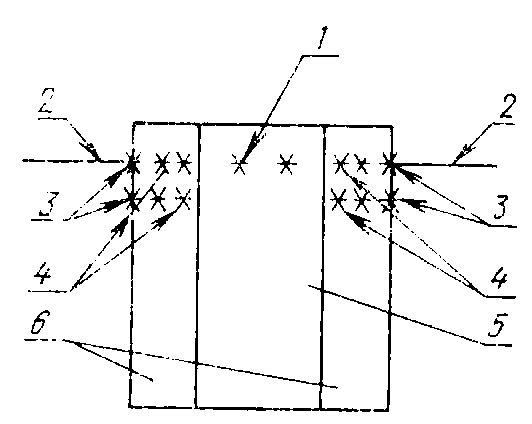

Рис. П2.11. Условное графическое обозначение логического элемента: 1 - обозначение функции элемента; 2 – линия вывода; 3 – указатели; 4 – метки; 5 – основное поле; 6 – дополнительные поля

Входы элементов изображают с левой стороны от условного графического обозначения, выходы – с правой стороны. Не допускается проводить линии выводов на уровне сторон прямоугольника, проставлять на линиях выводов стрелки, указывающие направление потоков информации.

Допускается поворачивать условное графическое обозначение на угол, кратный 90, при этом входы расположены сверху, выходы – снизу (рис. П2.12).

Размеры условного графического обозначения по высоте должны быть кратны постоянной величине С/2, где С не менее 5 мм. При этом расстояние между горизонтальной стороной прямоугольника и ближайшей линией вывода должно быть не менее и кратным величине С.

Размер условного графического обозначения по ши-

43

рине определяется наличием дополнительных полей, количеством знаков внутри основного поля, размером шрифта. Ширина дополнительного поля должна быть не менее 5мм.

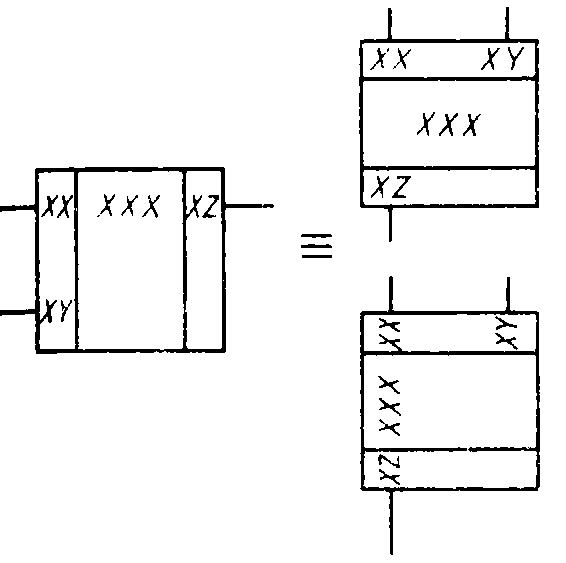

Рис. П2.12. Ориентация условного графического обозначения

Начертание условных графических обозначений приведено на рис. П2.13. Изображение группы элементов в одной колонке может быть выполнено совмещено и несовмещено, при этом допускается разделять элементы условного графического обозначения линиями электрической связи. В основное поле элементов и устройств помещают

информацию: в 1-й строке – обозначение основной функции (символ), во 2-й строке – полное или сокращенное наименование (или тип) или код устройства (элемента), т.е. идентификатор, в последующих строках – буквенно-цифровое обозначение или порядковый номер, обозначение конструктивно-

го расположения, адресное обозначение условного графичес-

44

ского обозначения элемента на листе и другую информацию. Буквенно-цифровое обозначение элементов и устройств является обязательным. Допускается помещать его над условным графическим обозначением.

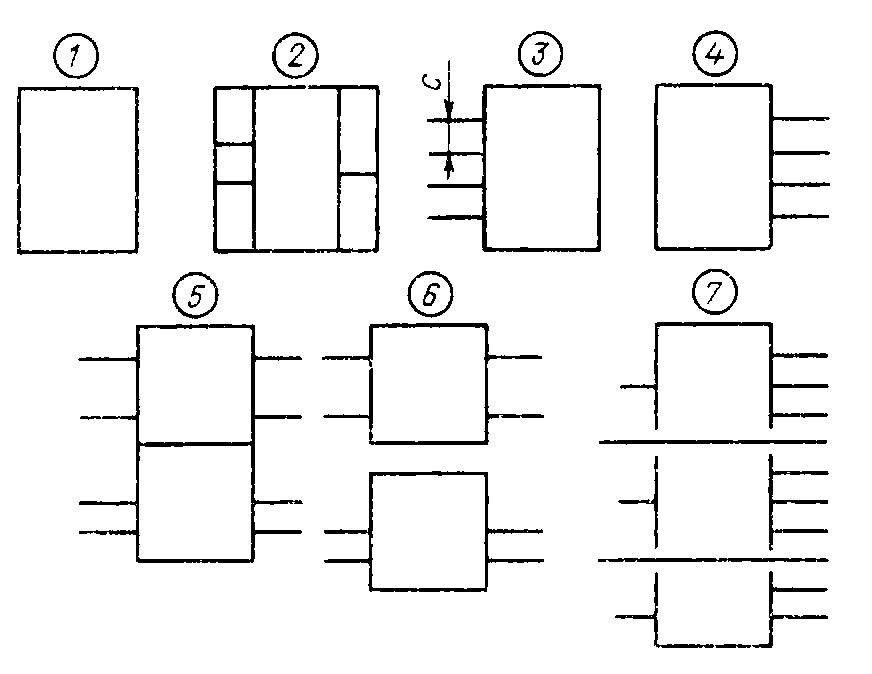

Рис. П2.13. Начертание условных графических обозначений:

1 – основное поле; 2 – основное поле с дополнительными полями, разделенными на зоны; 3 – входы элемента; 4 – выходы элемента; 5, 6 – расположение групп элементов совмещенное (5) и не совмещенное (6); 7 – изображение условного графического обозначения, разделенного линиями элек-

трической связи

Указатели выводов приведены на рис. П2.14.

Примеры обозначения элементов цифровой вычисли-

тельной техники приведены на рис. П2.15.

45

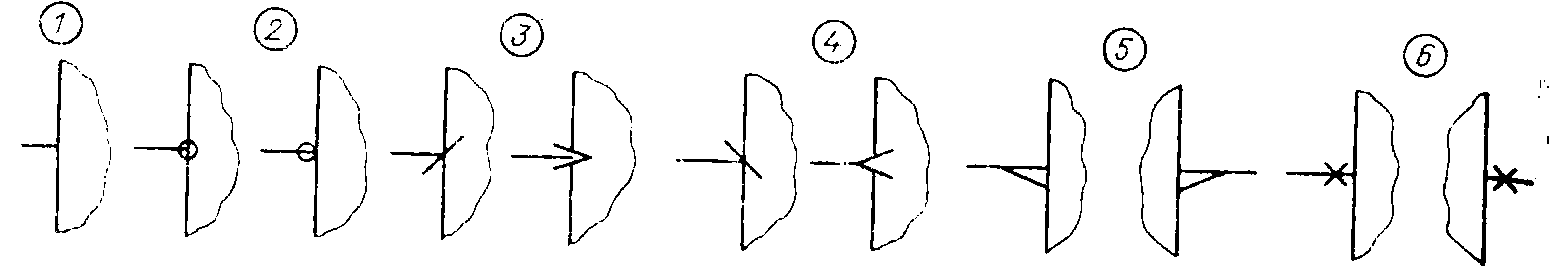

Рис. П2.14. Обозначение указателей входов-выходов:

1, 2 – статические входы: прямой (1), инверсный (2); 3, 4 – динамические входы: прямой (3), инверсный (4); 5 – вход и выход указателя полярности; 6 - выводы, не несущие логической информации

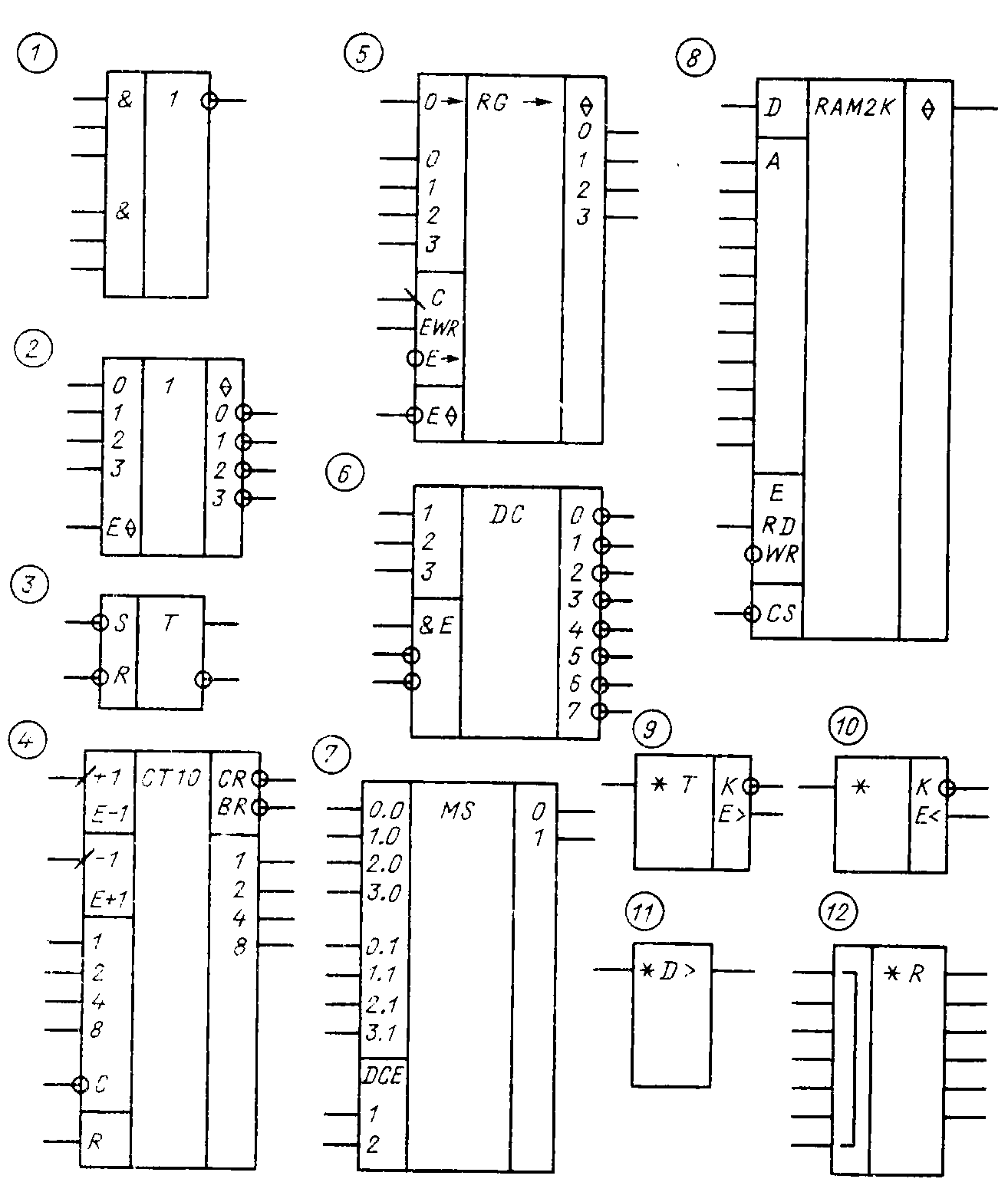

Рис. П2.15. Обозначения элементов вычислительной техники:

46

1 - элемент И-ИЛИ-НЕ; 2 – элемент четырехразрядный магистральный с состоянием высокого импеданса; 3 – RS-триггер с инверсными входами; 4 – счетчик реверсивный четырехразрядный двоично-десятичный; 5 – регистр сдвига четырехразрядный, имеющий выходы с состоянием высокого импеданса и динамический вход С, реагирующий на изменение сигнала из состояния логическая 1 в состояние логический 0; 6 – дешифратор с управлением, преобразующий три разряда двоичного кода в восемь разрядов позиционного кода; 7 – селектор-мультиплексор двухразрядный, из четырех направлений в одно; 8 – устройство оперативное запоминающее статического типа, информационная емкость 2К; 9-12 - наборы нелогических элементов: транзисторов типа p-n-p (9) и типа n-p-n (10), диодов с прямой полярностью (11), резисторов, у которых часть выводов объединена (12).

Приложение 3

Общие требования к оформлению конструкторских документов

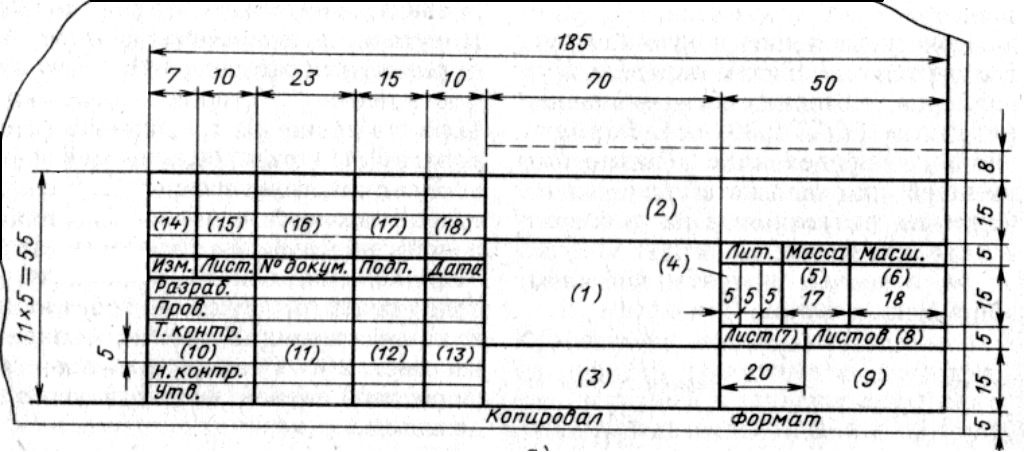

Размеры и содержание основных надписей приведены рис. П3.1 и П3.2 [12].

Р ис. П3.1

47

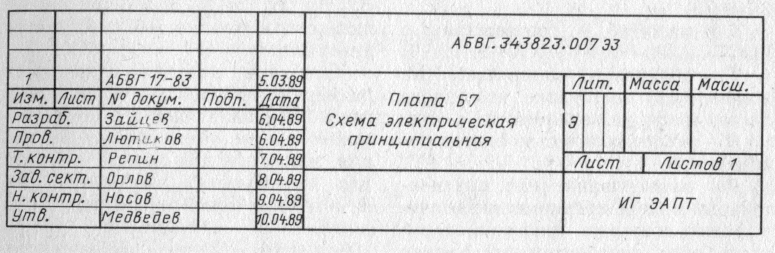

Р ис. П3.2

В графах основной надписи и дополнительных графах (номера граф на рис. П3.1 даны в скобках) указывают:

1 – наименование изделия;

2 – обозначение документа;

3 – обозначение материала детали (графу заполняют только ан чертежах деталей;

4 – литеру, соответствующую стадии разработки документа;

5 – массу изделия;

6 – масштаб;

7 – порядковый номер листа;

8 – общее количество листов документа;

9 – наименование или различительный индекс предприятия;

10 – 12 – характер работы, фамилии и подписи лиц, разрабатывавших документ;

13 – дата подписания документа;

14 – 18 – таблица изменений.

Основная надпись для чертежей и схем имеет высоту 55 мм, для текстовых документов - 40 мм.

Данные об элементах должны быть записаны в перечень элементов. Перечень элементов оформляют в виде таблицы по форме, показанной на рис. П3.3, и помещают

48

на первом листе схемы или выполняют в виде самостоятельного документа. Если перечень элементов помещают

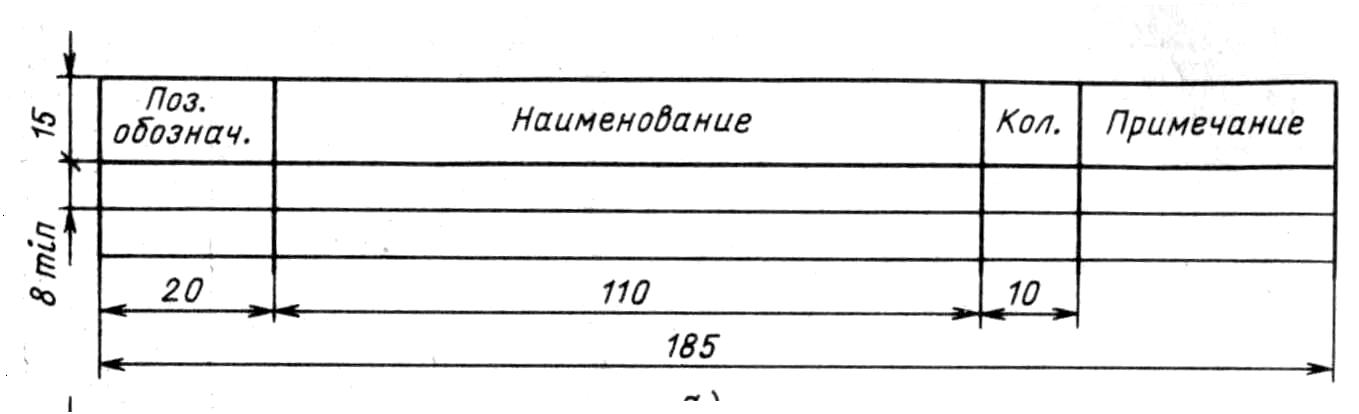

Р ис. П3.3

на первом листе схемы, то его располагают над основной надписью на расстоянии не менее 12 мм. Продолжение перечня помещают слева от основной надписи, повторяя головку таблицы. Перечень элементов в виде самостоятельного документа выполняют на формате А4. Основную надпись и дополнительные графы к ней выполняют по форме (рис. П3.1). Перечню элементов, выполненному в виде самостоятельного документа, присваивается код П и в основной надписи указывают наименование изделия и конструкторского документа «Перечень элементов».

49
