4.6 Механические воздействия
Целью расчета является определение действующих на элементы изделия перегрузок при вибрации и ударах, а также максимальных перемещениях. При необходимости производится выбор и расчет системы амортизации.
4.6.1 Расчет на действие вибрации
1. Определяем частоту собственных колебаний отдельных конструкционных элементов РЭС. Частоту собственных колебаний равномерно нагруженной пластины вычисляем по формуле
где а и b - длина и ширина пластины; D - цилиндрическая жесткость; D = Eh3/12(1-ν2); Е - модуль упругости; Н - толщина пластины; ν - коэффициент Пуассона; М - масса пластины с элементами; Кα -коэффициент, зависящий от способа закрепления сторон пластины, определяется по общей формуле
Коэффициенты k, α, β, γ приведены в таблице 12. Если прогиб и угол поворота на краю пластины равны нулю, то этот край считают жестко защемленным. Если прогиб и изгибающий моменты равны нулю, то этот край опертый, и если изгибающий момент и перерезывающая сила равны нулю, то этот край свободный. Для пластины, закрепленной в четырех точках:
Таблица 11 - Характеристики материалов, применяемых в РЭС
Материал
|
E·10-10, Н/м2
|
ν |
ρ·10-3, кг/м3
|
٨·102
|
СТЭФ толщиной 1,33 мм
|
3,2
|
0,279
|
2,47
|
2-10
|
МТЭ толщиной 1,22 мм
|
3,5
|
0,214
|
1,98
|
-
|
НФД толщиной 0,92 мм
|
3,45
|
0,238
|
2,32
|
-
|
СФ с печатной схемой
|
3,02
|
0,22
|
2,05
|
-
|
Сталь
|
22
|
0,3
|
7,8
|
-
|
Алюминий
|
7,3
|
0,3
|
2,7
|
-
|

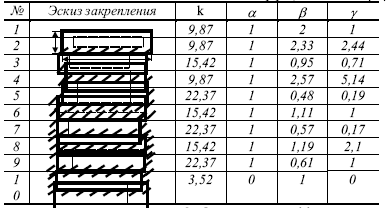

Таблица 12 - Коэффициенты k, α, β, γ
2. Определяем коэффициент динамичности.
Для механической системы с одной степенью свободы коэффициенты динамичности рассчитываются по следующим формулам:
- для силового возбуждения (рисунок 43, а)
- для кинематического возбуждения (рисунок 43, б)
Рисунок 43 - Модели РЭС для анализа механических воздействий: модель механической системы с одной степенью свободы при силовом (а) и кинематическом (б) возбуждении
где Sв - амплитуда вынужденных колебании; zст - статическое смещение системы под воздействием силы Fo; zст = Fo; Fo - амплитуда возбуждающей силы F(t); k - жесткость системы; ξо - амплитуда вибросмещения основания; η = f/fo - коэффициент расстройки; f - частота возбуждения; fo - частота собственных колебаний системы; ε - показатель затухания.
