2.7. Установление режимов резания и выбор технологического оснащения
Режимы резания (глубина, подача и скорость резания) определяют точность, качество обработанной поверхности, производительность и себестоимость обработки. Вначале устанавливают глубину резания, потом подачу и, в последнюю очередь скорость резания.
Глубина резания при однопроходной обработке на предварительно настроенном станке определяется величиной ранее рассчитанного промежуточного припуска на обработку данной поверхности. При многопроходной обработке глубину резания стремятся назначить наибольшей, соответственно уменьшив число проходов. На последних проходах глубина резания обычно уменьшается в целях обеспечения заданных точности и шероховатости поверхности.
Подачу назначают максимально допустимую. При черновой обработке подача ограничивается прочностью самого слабого звена данной технологической системы (инструмент, заготовка или отдельные элементы станка). При чистовой обработке и отделке подача определяется в зависимости от заданных точности и шероховатости поверхности. Подачу выбирают по нормативам или рассчитывают, согласовывая ее величину с паспортными данными станка.
Найденную из условий точности обработки подачу проверяют по условиям обеспечения заданной шероховатости поверхности (по нормативам) и окончательно согласовывают с паспортными данными станка.
Скорость резания рассчитывают по формулам теории резания или устанавливают по нормативным таблицам, зная условия выполнения данного перехода обработки. В обычных условиях при расчете скорости резания ориентируются на экономическую стойкость режущего инструмента. В особых случаях принимают во внимание стойкость наибольшей производительности.

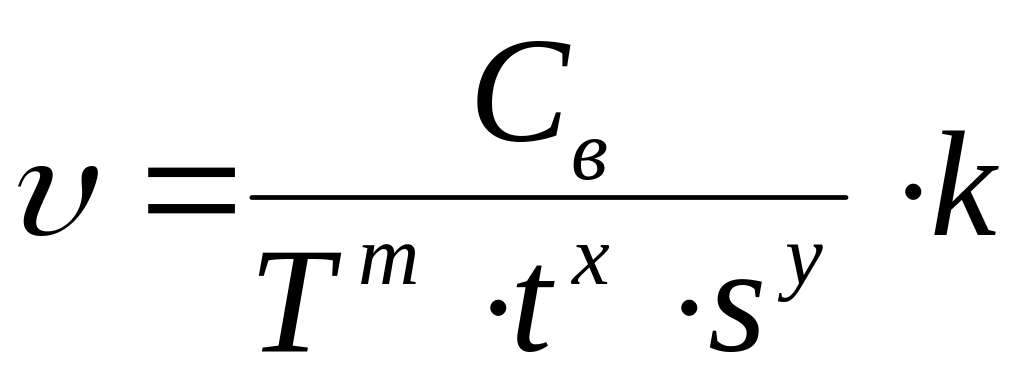

Эмпирическая формула устанавливается для каждого вида обработки и имеет общий вид
(2.3)
Значения коэффициента Св и показателей степени, содержащихся в этих формулах, так же как и периода стойкости Т инструмента, применяемого для данного вида обработки, приведены в таблицах. Вычисленная с использованием табличных данных скорость резания учитывает конкретные значения глубины резания t, подачи s и стойкости Т и действительно при определенных табличных значениях ряда других факторов. Поэтому для получения действительного значения скорости резания с учетом конкретных значений упомянутых факторов вводится поправочный коэффициент k, являющийся произведением ряда частных коэффициентов, отражающих:
- качество обрабатываемого материала;
- состояние поверхности заготовки;
- качество материала инструмента.
- стойкость инструмента Т - это период работы инструмента до затупления, приводимой для различных видов обработки в условиях одноинструментной обработки.
Частоту вращения шпинделя находят по формуле
n = 1000υ/πD, (2.4)
где υ – найденная ранее скорость резания, а D – максимальный диаметр обработки данной поверхности (при сверлении это диаметр отверстия, при фрезеровании – диаметр фрезы).
Эту величину согласовывают с паспортными данными станка, принимая ближайшую меньшую.
На основании скорректированной частоты вращения шпинделя по формуле
(2.5)
окончательно определяют скорость резания.
Выбор технологического оборудования начинают с анализа формирования типовых поверхностей деталей и сборочных единиц для определения наиболее эффективных методов их обработки, учитывая при этом назначение и параметры изделия. Выбор оборудования производят по главному параметру, в наибольшей степени выявляющему его функциональное значение и технические возможности. Физическая величина, характеризующая главный параметр, устанавливает взаимосвязь оборудования с размером изготовляемого изделия.
При выборе вариантов оборудования учитывают также минимальный объем приведенных затрат на выполнение технологического процесса при максимальном сокращении периода окупаемости затрат на механизацию и автоматизацию. Годовая потребность в оборудовании определяется из годового объема работ, устанавливаемого статистическим анализом затрат средств и времени на изготовление изделий. Годовые приведенные затраты на использование оборудования определяются размерами затрат на его эксплуатацию и изготовление.
Производительность оборудования определяют на основании анализа времени изготовления изделия заданного качества.
В производственной практике выбор оборудования производится в следующей последовательности:
- учитываются метод обработки и вид обрабатываемой поверхности;
- согласовываются габариты детали с техническими характеристиками станка;
- обеспечиваются качественно-точностные характеристики;
- мощность электродвигателей подбираемого оборудования не должна значительно превышать потребную мощность на обработку;
- учитывается возможность объединения переходов.
Важным этапом проектирования технологического процесса является выбор технологической оснастки, в которую входят установочные приспособления, режущий, мерительный и вспомогательный инструменты.
Выбор технологической оснастки предполагает проведение комплекса работ:
- анализ конструктивных характеристик изготовляемого изделия (габаритные размеры, материал, точность, геометрия и шероховатость поверхностей и т. д.); организационных и технологических условий изготовления изделия (схема базирования и фиксации, вид технологической операции, организационная форм процесса изготовления и т. д.);
- группирование технологических операций для того, чтобы определить наиболее приемлемую систему технологической оснастки и повысить коэффициент ее использования;
- определение исходных требований к технологической оснастке;
- отбор номенклатуры оснастки, соответствующей установленным требованиям;
- определение исходных расчетных данных для проектирования изготовления новых конструкций оснастки;
- выдачу технических заданий на разработку и изготовление технологической оснастки.
Конструкцию оснастки необходимо определять, учитывая стандарты и типовые решения для данного вида технологических операций на основе габаритных размеров изделий, вида заготовок характеристики материала заготовок, точности параметров конструктивных характеристик обрабатываемых поверхностей, влияющих на конструкцию оснастки, технологических схем базирования и фиксации заготовок, характеристик оборудования объемов производства.
При выборе приспособлений учитывают:
- серийность производства и форму организации работы, предопределяющие целесообразность применения универсальных или специальных приспособлений, а также их быстродействие;
- форму и размеры базовой поверхности;
- возможность использования параллельной обработки нескольких деталей.
При выборе режущего инструмента учитывают:
- серийность производства;
- метод обработки;
- заданные качественно-точностные характеристики обрабатываемой на данном технологическом переходе поверхности;
- материал детали;
- требуемую производительность.
Метод измерения и необходимый мерительный инструмент определяется формой измеряемой поверхности и серийностью производства.
