2. Домашние задания и методические указания по их выполнению
2.1 Задание первое. Дать краткое описание волноводных измерительных линий, наиболее часто используемых на практике.
Для выполнения задания необходимо проработать материал по следующим литературным источникам: [3, с. 60-64], [4, с.376-378]; [5, с.325-331].
Особое внимание при изучении устройства линий нужно обратить на механическое сочленение зондовой головки с основной линией, а также на конструкцию органов настройки контуров зонда и детектора.
2.2 Задание второе. Для волноводной линии с поперечными размерами а = 2.3 см и в = 1см и при работе ее на волне типа Н10 рассчитать критическую длину волны λкр и длину волны в волноводе λв.
Длины волн λкр и λв определяются с помощью формул:
(1)
(2)
В этих соотношениях для волны Н10 m=1и n = 0; λ- длина волны генератора; ее принять равной 3.6 см в одном случае, а в другом - 3 см.
3. Вопросы к домашним заданиям
Изобразить графически в разрезе схематическую конструкцию волноводной измерительной линии и указать какими элементами образованы в ней контуры зонда и детектора.
На каком типе электромагнитной волны предназначена работать волноводная измерительная линия? Может ли она работать на других типах волн?
3. Каково назначение контуров зонда и детектора индикаторной головки?
Влияет ли волноводная щель на конфигурацию электромагнитного поля в линии, ее волновое сопротивление и потери?
Почему в волноводной измерительной линии щель делается продольной, причем в середине широкой стенки?
Зависит ли точность измерительной линии от глубины погружения зонда?
Чему пропорциональна электродвижущая сила, наведенная на зонде измерительной линии, и от каких факторов зависит ее величина?
Какими основными параметрами характеризуются волноводные измерительные линии?
9. С какой целью контуры зонда и детектора настраивают в резонанс?
Каково назначение экрана зонда?
Какие параметры СВЧ устройств можно контролировать с помощью измерительной линии?
12. Изобразить графически схему включения коаксиальных линий зонда и детектора.
С какой целью поверхность поршня 8 (рис. 1) покрыта оксидной пленкой?
От каких факторов зависит чувствительность измерительной линии?
Что представляет собой абсолютная и относительная погрешности измерения и в каких единицах они выражаются?
4. Лабораторные задания и методические указания по их выполнению
4.1. Задание первое. Проверить работоспособность измерительной линии.
При выполнении задания линию одним концом подключают к выходу генератора СВЧ сигналов через аттенюатор, а другим - к реактивному шлейфу. Проверка работоспособности линии осуществляется при двух глубинах погружения зонда (2 и 3 мм) и для двух частот генератора f1 = 8,333 ГГц (λ1 = 3,6 см) и f2 = 10 ГГц (λ2 = 3 см). Линия считается работоспособной, если во всех указанных случаях удается плавно и четко установить резонанс. Если же чувствительность линии вызывает сомнение, то необходимо обратиться к преподавателю и совместно с ним проверить линию.

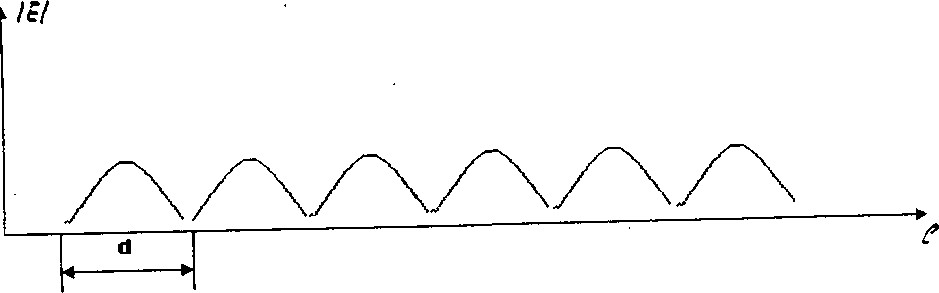

4.2. Задание второе. При двух частотах генератора f1 = 8,333 ГГц и f2 = 10 ГГц определить длины волн в волноводе λВ1 и λВ2 соответственно. При выполнении данного пункта необходимо в обоих случаях снять зависимость изменения напряженности электрического поля от текущего значения длины линии (рис. 2) и по расстоянию d между любыми двумя соседними узлами определить длину волны в волноводе λвпо формуле:
λв=2d. (3)
Рис. 2
Полученную величину λв сравнить со значением λв, найденным по формуле (2).
4.3. Задание третье. При f1 = 8,333 ГГц и f2= 10 ГГц определить погрешность измерения линии, обусловленную непостоянством связи зонда с линией при перемещении каретки с индикаторной головкой. Глубину погружения зонда установить равной двум миллиметрам.
Здесь вход линии так же, как и в пунктах 4.1 и 4.2, должен быть подключен к выходу СВЧ генератора, а противоположный конец линии соединен с реактивным шлейфом.
Измерения погрешностей производят по циклам.
В первом цикле поршень шлейфа устанавливают в нулевое положение (Θш= 0); lш - показание по шкале шлейфа. Затем, перемещая каретку, определяют показания по шкале микроамперметра α1, α2, α3 и т.д. в ряде последовательных пучностей в линии вдоль всей ее длины, после чего производят расчет частной погрешности на этом цикле по формуле:
(4)
где N - номер цикла измерений; n - число пучностей в линии соответственно при f1 = 8, 333 ГГц и f2 = 10 ГГц; αmах, αmin - максимальное и минимальное показания микроамперметра при каждом цикле измерений среди всех значений массива данных: α1, α2, α3 и т.д.
В дальнейшем при переходе от одного цикла измерений к другому (очередному) величину lш следует увеличивать на 5 мм при f1 = 8. 333 ГГц и на 3, 5 мм при f2 = 10 ГГц; при этом частная погрешность рассчитывается по той же формуле (4).
Результаты измерений и расчетов свести в таблицы 1 (при f1= 8,333 ГГц) и 2(при f2= 10 ГГц).
Таблица 1
N |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
lш , мм |
0 |
5 |
10 |
15 |
20 |
25 |
30 |
α1 |
|
|
|
|
|
|
|
α2 |
|
|
|
|
|
|
|
α3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
αn |
|
|
|
|
|
|
|
δ1N |
|
|
|
|
|
|
|
Таблица 2
N |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
lш, мм ММ |
0 |
3.5 |
7 |
10.5 |
14 |
17.5 |
21 |
α1 |
|
|
|
|
|
|
|
α2 |
|
|
|
|
|
|
|
α3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
αn |
|
|
|
|
|
|
|
δ1N |
|
|
|
|
|
|
|
На основании данных таблиц при обеих частотах рассчитываются результирующие (усредненные) погрешности линии, обусловленные непостоянством связи зонда с линией. Такой расчет делается с помощью соотношения:
(5)
В (4) q - число циклов измерений.
Величина lш на последнем цикле измерений должна быть большей или равной λв/2.
4.4. Задание четвертое. Определить при f1 = 8,333 ГГц и f2= 10 ГГц погрешность, обусловленную собственными отражениями в линии.
Эта погрешность определяется следующим образом.
По линейной шкале линии (приблизительно в ее середине) определяется положение какого-либо минимума. Затем перемещают поршень на 5 мм при f1 (и на 3, 5 мм при f2) и определяют новое положение минимума на линии. Измерения повторяют до тех пор, пока поршень короткозамыкаюшего реактивного шлейфа не переместится на половину длины волны в волноводе от первоначального положения.
Найденные значения положений минимума lл и положений поршня lш и их разности lл - lш сводятся в табл. 3 (при f= f1) и табл.4 (при f= f2) и строят графики lл - lш = φ(lш).
Таблица 3
lш , мм |
0 |
5 |
10 |
15 |
20 |
25 |
30 |
lл , мм |
|
|
|
|
|
|
|
lл - lш , мм |
|
|
|
|
|
|
|
Таблица 4
lш , мм |
0 |
3,5 |
7 |
10,5 |
14 |
17,5 |
21 |
lл , мм |
|
|
|
|
|
|
|
lл - lш , мм |
|
|
|
|
|
|
|
Погрешность, обусловленную собственными отражениями в линии, находят по формуле:
, (6)
где , - максимальное и минимальное значение разностей , взятые из графиков или таблиц 3 и 4;
m = 2 - коэффициент стоячей волны.
В (5) λв должна соответствовать каждой из частот f1 и f2, погрешность δ2 в этой формуле выражена в процентах.
4.5. Задание пятое. Найти суммарную погрешность линии, обусловленную обоими факторами: непостоянством связи зонда с линией и ее собственными отражениями.
Эта погрешность определяется с помощью соотношения:
. (7)
