1.2. Краткие сведения о волноводной измерительной линии
Основным радиоизмерительным прибором, предназначенным для контроля параметров различных СВЧ устройств, является измерительная линия, при помощи которой можно контролировать коэффициент отражения, коэффициент стоячей волны, полное сопротивление нагрузки и длину волны. Кроме того, измерительная линия позволяет определить полную проводимость нагрузки, исследовать объемные резонаторы и производить ряд других измерений.
Любая измерительная линия состоит из двух главных частей: основной линии и индикаторной головки.
В сантиметровом диапазоне волн в качестве основной линии обычно используется секция стандартного прямоугольного волновода длиной около трех длин волн с узкой продольной щелью в середине широкой грани, вдоль которой перемещается индикаторная головка, смонтированная на подвижной каретке, приводимой в движение вращением ручки.
Щель, сделанная в стенке волновода, проходит параллельно линиям поверхностного тока, в связи с чем ее наличие лишь в очень слабой степени меняет конфигурацию поля во внутренней полости волновода и практически не влияет на величину его волнового сопротивления и не приводит к заметному излучению СВЧ энергии.
Для возможности включения в исследуемый тракт основная линия оснащена с обеих сторон стандартными фланцами с отверстиями; последние необходимы для осуществления винтовых соединений.
Индикаторная головка представляет собой коаксиальный резонатор, слабо связанный с волноводной секцией при помощи погруженного в нее тонкого металлического зонда. В резонаторе наряду с зондом размещены также кристаллический детектор и настроечные поршни.
Электродвижущая сила, наведенная в зонде полем основной линии, возбуждает в резонаторе электромагнитные колебания, индуктирующие ток в цепи детектора. Ток регистрируется микроамперметром. Величина его пропорциональна напряженности электрического поля в точке нахождения зонда. При перемещении зонда глубина его погружения не должна изменяться. В противном случае в результат измерения будет вноситься погрешность.
Положение зонда на шкале расстояний и соответствующее значение выпрямленного тока являются данными, необходимыми и достаточными для построения графика распределения напряженности поля вдоль основной линии. Поле в исследуемой линии передачи имеет такую же конфигурацию, так как затухание в измерительной линии пренебрежимо мало, а ее волновое сопротивление равно волновому сопротивлению линии передачи.
Перемещение зонда вдоль щели позволяет определить положение максимумов и минимумов в линии и их относительные величины, что, в свою очередь, дает возможность вычислить коэффициент стоячей волны и полное сопротивление нагрузки линии.

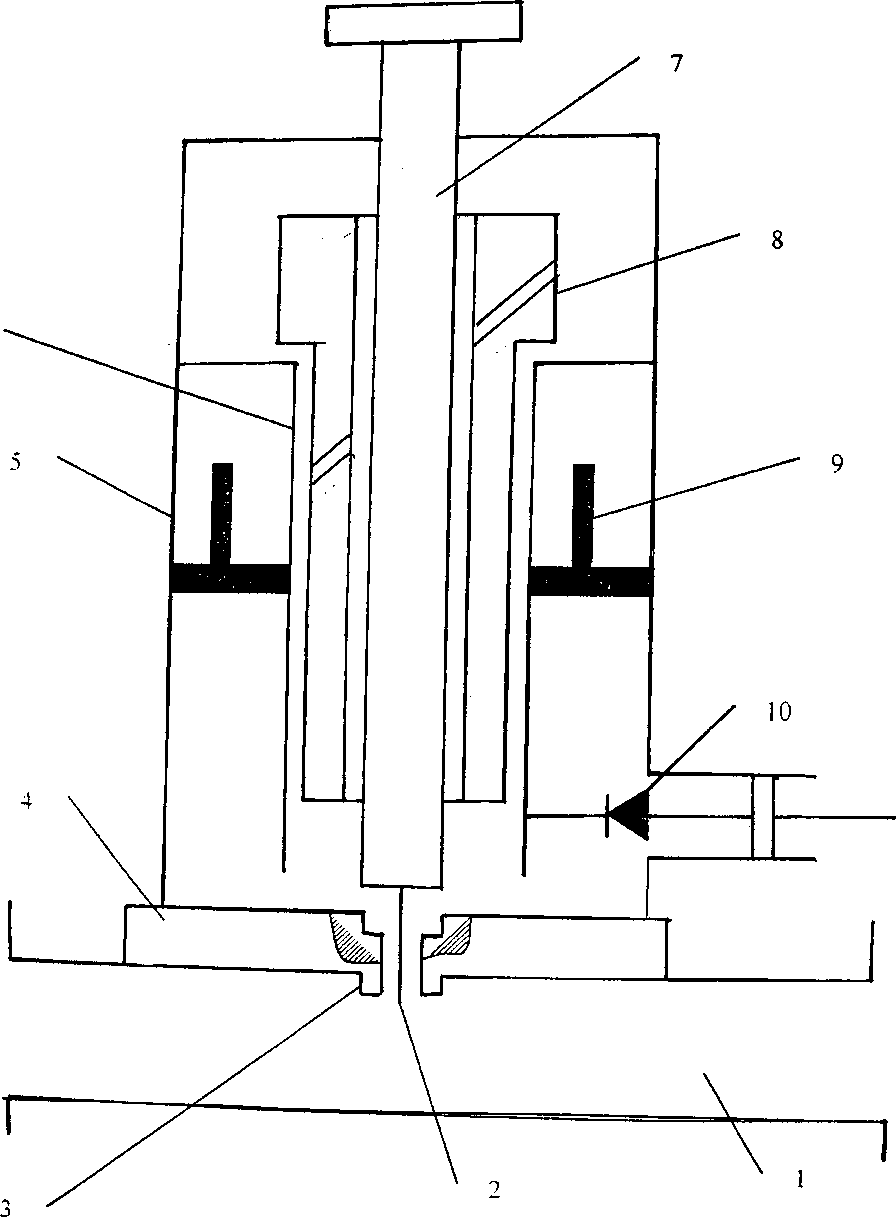

Упрощенная (схематическая) конструкция волноводной измерительной линии представлена на рис. 1, где приняты обозначения: 1 - основная линия; 2, 3 - зонд и его экран; 4 - подвижная каретка; 5,6- внешняя и внутренняя металлические трубки; 7 - внутренний стержень; 8, 9 - бесконтактный и контактный настроечные поршни; 10 - кристаллический детектор.
Из рис. 1 видно, что индикаторная головка представляет собой двойную коаксиальную линию, образованную двумя концентрическими трубками 5, 6 и стержнем 7, соединенным электрически с зондом 2. При этом стержень и трубка 6 образуют внутреннюю коаксиальную линию, а трубки 5,6- внешнюю. Первая из этих линий является контуром зонда, а вторая - контуром детектора.
6
Рис. 1
Внутренняя линия настраивается путем изменения ее длины подвижным поршнем 8, который относится к типу емкостных. Поршень изготовлен из алюминия, и его поверхность покрыта тонкой оксидной пленкой, благодаря чему емкости между поршнем и внутренней трубкой с одной стороны и между поршнем и стержнем с другой получаются относительно большими, что обеспечивает надежный электрический контакт по высокой частоте.
Движение поршня 8 осуществляется двумя выступами, скользящими в продольных щелях, прорезанных в наружной трубке индикаторной головки (на рис. 1 не показаны).
Настройка внешней коаксиальной линии производится перемещением обычного контактного поршня 9.
Его движение осуществляется посредством шестерни и рейки, нарезанной на основании поршня (на рис. 1 не показаны).
Внутренняя и внешняя линии электрически соединены друг с другом по последовательной схеме, в связи с чем перемещением поршня 8 можно создать такое реактивное сопротивление в контуре зонда, что оно будет компенсировать рассогласование между зондом и детектором и тем самым позволит настроить индикаторную головку в резонанс. При этом повышается чувствительность линии и уменьшаются ошибки, вносимые в результат измерения реактивной проводимостью цепи зонда. Чувствительность прибора зависит и от глубины погружения зонда в волновод, так как в этом случае изменяется связь между ними. Глубина погружения зонда устанавливается путем поворота микрометрического винта, расположенного в верхней части индикаторной головки, и отсчитывается по делениям шкалы в миллиметрах.
Зонд снабжен плоским металлическим экраном, который уменьшает влияние на точностные характеристики линии колебаний емкости щель - зонд, возникающих при движении каретки, что увеличивает постоянство связи линии с резонатором.
В нижней части индикаторной головки имеется круглый фланец с четырьмя отверстиями, который крепится к каретке винтами. Отверстия позволяют вращать индикаторную головку на небольшой угол, в результате чего добиваются параллельности экрана зонда со стенками щели волновода Для того, чтобы зазор между экраном и стенками щели с обеих сторон был одинаков, в основании каретки имеется эксцентрическая гайка, вращением которой добиваются правильного положения зонда.
Боковое ответвление у основания внешней трубки используется для крепления детектора, который кончиком одного из своих выводов контактирует с внутренней трубкой. Другой полюс детектора подключен к измерительной схеме с микроамперметром.
Волноводная секция и индикаторная головка установлены на общем основании, боковые стойки которого оканчиваются винтовыми ножками, что дает возможность менять высоту всей линии.
В качестве шкалы расстояний, по которой фиксируется положение зонда, используется обычная металлическая линейка с миллиметровыми делениями, которая крепится к тому же основанию, что и вся линия.
Важной характеристикой измерительной линии является ее погрешность измерения, на величину которой влияют различные факторы. Главными из них будут:
механическое несовершенство линии (незначительный прогиб верхней широкой стенки волновода, биение индикаторной головки при ее перемещении вдоль щели и тому подобные механические неточности), что приводит к изменению степени связи между волноводной линией и коаксиальным резонатором и, следовательно, к изменению чувствительности прибора в целом;
шунтирующее действие зонда, вызывающее нарушение структуры электромагнитного поля во внутреннем пространстве волновода за счет вторичного излучения зонда;
наличие отражения волн в местах стыковки фланцевых соединений;
ошибки, вносимые детектором и подключенным к нему индикаторным устройством.
Чем больше глубина погружения зонда, тем сильнее будет сказываться влияние первых двух факторов.
Ошибки, вносимые со стороны детектора и индикаторного устройства, могут быть существенно уменьшены выбором режима работы детектора, при котором его характеристика строго квадратична или точно известна, и применением точных измерительных приборов.
Нужно отметить, что измерительная линия проста в обращении и в то же время обеспечивает необходимую стабильность и гарантируемую точность измерений.
