2. Домашние задания и методические указания по их выполнению
2.1. Задание первое. Дать краткую характеристику используемым на практике волноводным согласующим устройствам, отметив их достоинства и недостатки.
По этому пункту задания необходимо проработать материал по
следующим литературным источникам: [1, с.233-236], [2, с.231-232], [3, с.47-53], [4, с.78-85].
При изучении согласующих устройств необходимо обратить внимание на их эквивалентные электрические схемы и способы включения этих устройств в волноводные тракты.
2.2. Задание второе. Для прямоугольного волновода с поперечными размерами, а =2,3 см и в = 1см произвести с помощью ЭВМ расчет критических длин волн для следующих типов электромагнитных полей: Н10, Н01, Н20, Н11, Н21, Н12, Н32, Е11, Е12, Е21, Е22. Построить график распределения критических длин волн.
Критические длины волн λкр в прямоугольных волноводах при Emn- и Hmn- волнах вычисляются по формуле (1). Полученные величины λкр в виде отдельных точек с учетом выбранного масштаба наносят на ось абсцисс; сверху над точками указывается тип волны, а снизу - ее длина в сантиметрах.
2.3. Задание третье. Произвести расчет нормированных реактивных проводимостей для индуктивной (рис. 4), емкостной (рис. 5) и резонансной (рис. 6) диафрагм, приняв при этом равными: λ=3,6 см; а = 2,3 см; в = 1 см;
а' = 1 см (рис. 4), в'= 0,17 см (рис. 5) и а' = 1 см, в = 0,5 (рис. 6). Тип волны Н10.

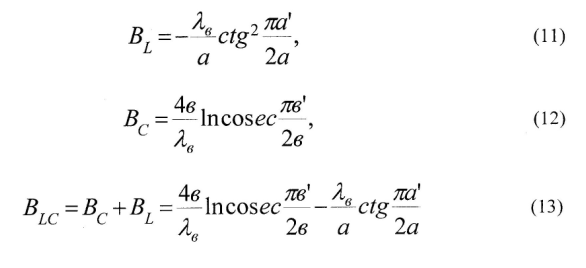

Приближенный расчет нормированных проводимостей ВL (рис. 4),
ВC (рис. 5) и BLC (рис. 6) производится по формулам:
Входящая в соотношения (11)-(13) длина волны в волноводе λв
определяется по формуле (2).
3. Вопросы к домашнему заданию
1. Какие преимущества у волноводов по сравнению с коаксиальными линиями?
2. Почему волноводные линии передачи целесообразно использовать на волнах, короче 30 см?
3. Какие режимы волн устанавливаются в волноводе в зависимости от величины и характера нагрузки?
4. Какие типы волн могут возбуждаться в прямоугольном волноводе?
5. Чем отличается структура электромагнитного поля в волноводе от структуры поля в длинной линии?
6. Почему длина волны в волноводе отличается от длины волны в воздухе?
7. Как зависит критическая длина волны типа Н10 от размеров поперечного сечения прямоугольного волновода?
8. Какие преимущества у волны Н10 перед другими типами волн?
9. Объяснить принципы действия индуктивной и емкостной диафрагм.
10. Перечислить достоинства и недостатки согласующих диафрагм.
11. Из каких соображений выбирается толщина согласующих диафрагм.
12. Существует ли при наличии согласующей диафрагмы режим бегущей волны по всей длине волноводного тракта?
13. В каких устройствах и с какой целью наиболее часто используются резонансные диафрагмы?
14. Изобразить графически зависимость проводимости резонансной диафрагмы от частоты.
15. При каких значениях коэффициента бегущей волны волновод считается хорошо согласованным с нагрузкой?
