Расчет на прочность фрикционной передачи
Схема для расчета цилиндрической фрикционной передачи представлена на рис. 4.5.

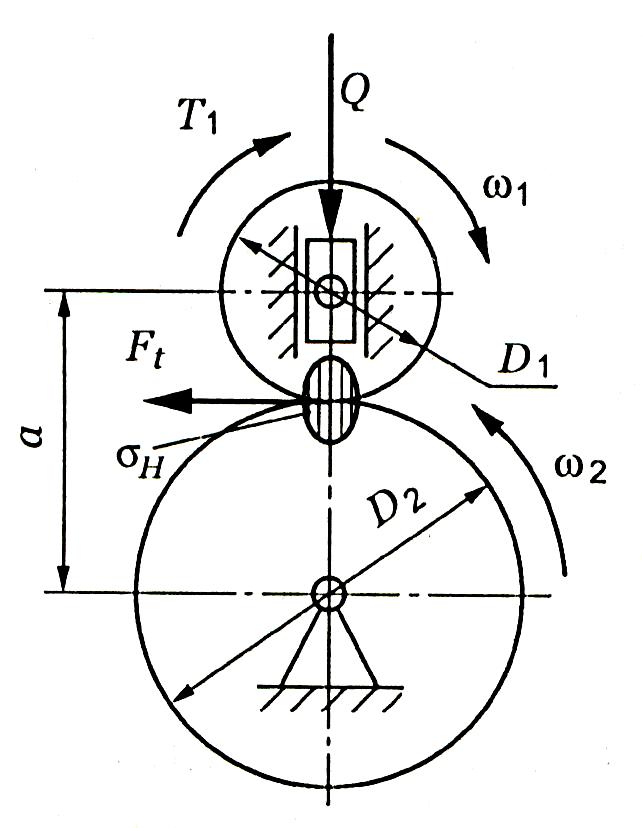

Рис. 4.5. Схема к расчету цилиндрической фрикционной передачи
Контактные напряжения передач с контактом по линии определяют по формуле Герца:
, (4.25)
где q – нормальная нагрузка по длине контактной линии;
, (4.26)
Q – сила прижатия катков;
Кзс – коэффициент запаса сцепления (Кзс = 1,25 ... 2);
l – длина контактной линии;
ρпр – приведенный радиус кривизны:
; (4.27)
; ;
Епр – приведенный модуль упругости,
; (4.28)
μ – коэффициент поперечной деформации.
При μ = 0,3 получим условие прочности по контактным напряжениям
, (4.29)
где [σН] – допускаемое контактное напряжение для менее прочного материала катков.
Фрикционные вариаторы
Вариаторы служат для плавного (бесступенчатого) изменения скорости вращения ведомого вала на ходу при постоянной скорости ведущего вала. В зависимости от формы тел качения вариаторы (рис. 4.6) делятся на лобовые, конусные, торовые, дисковые, клиноременные. Основная характеристика вариатора – диапазон регулирования:
. (4.30)
Лобовые вариаторы (рис. 4.6, а) просты, их выполняют реверсивными. При изменении положения ролика 1 меняется радиус ведомого звена. Диапазон регулирования лобового вариатора
. (4.31)
Конусные вариаторы без промежуточного звена (рис. 4.6, б) по диапазону регулирования аналогичны лобовым и могут обеспечить изменение направления вращения.
Конусные вариаторы с параллельными валами и промежуточным элементом (рис. 4.6, е) могут работать только на ускорение или замедление.
Торовые вариаторы (рис. 4.6, в) состоят из торовых чашек и роликов. Изменение скорости на выходе достигается поворотом осей вращения роликов.
Рис 4.6. Схемы основных типов фрикционных вариаторов:
а – лобовые; б – конусные; в – торовые; г – дисковый;
д – клиноременные; е – двухкорпусный; 1 – ролик;
Б – быстроходный вал; Т – тихоходный вал
Из всех типов вариаторов торовые вариаторы наиболее совершенны, их недостаток – сложность конструкции. Диапазон регулирования торового вариатора
. (4.32)
Многодисковые вариаторы (см. рис. 4.6, г) состоят из пакетов конических раздвинутых дисков, прижимаемых пружинами. Регулирование скорости производится смещением оси ведущего вала относительно ведомого; изменяется величина радиуса контакта.
КПД вариатора 0,75 ... 0,85.
Диапазон регулирования дискового вариатора
. (4.33)
Вариаторы с раздвижными шкивами и широкими клиновыми ремнями (см. рис. 4.6, д) просты и надежны. Их выпускают в виде самостоятельных агрегатов или встраивают в машину. Скорость регулируется изменением расчетных диаметров шкивов с помощью осевого перемещения дисков. Диапазон регулирования таких вариаторов
; (4.34)
R2 max = R1 max.
Вариаторы стандартизированы, КПД = 0,8 ... 0,9.
Практически для одноступенчатых вариаторов диапазон регулирования Д = 3 ... 8.
