Минимальная площадь штампа – лопасти прессиометра в зависимости от вида грунта и места проведения испытания
Грунты |
Положение прессиометра относительно уровня подземных вод |
Глубина испытания, м |
Место проведения испытаний |
Минимальная площадь штампа – лопасти, см2* |
Глины и суглинки с JL≤0,25; супеси с JL<0 |
Выше уровня подземных вод |
До 10 |
В стенках скважины |
300 |
Пески (устойчивые в стенках скважины) |
Выше уровня подземных вод |
До 10 |
В стенках скважины |
600 |
Глины и суглинки с 0,25≤JL≤0,75; супеси с 0<JL<1 |
Выше уровня подземных вод |
Ниже 10 |
В стенках скважины |
150 |
Пески (неустойчивые в стенках скважины) |
Выше и ниже уровня подземных вод |
До 10 |
Ниже забоя скважины |
300 |
Глины и суглинки с JL>0,25; супеси с JL>0 |
Выше и ниже уровня подземных вод |
Ниже 10 |
Ниже забоя скважины |
150 |
Глинистые и органоминеральные |
Выше и ниже уровня подземных вод |
По всей толще |
В массиве без бурения скважины |
600 |
Органические |
Выше уровня подземных вод |
До 10 |
В стенках скважины |
600 |
Выше и ниже уровня подземных вод |
По всей толще |
Ниже забоя скважины |
600 |
* Соотношение сторон штампа-лопасти должно быть не более 3:1;
расстояние между штампами-лопастями должно быть не менее 1.5 их ширины.
Таблица 2.6
Журнал испытания грунта лопастным прессиометром
Отметка испытания на глубине, м |
Дата |
Время t |
Интервал времени ∆t, ч |
Показания приборов для измерения давления, МПа |
Тарировочная поправка, МПа |
Давление на грунт, МПа |
Показания приборов для измерения перемещения, мм |
Поправка к показателям приборов, мм |
Исправленные показания приборов, мм |
Перемещение грунта, мм |
Время выдержки Σt, ч |
Примечание |
|||
|
|
|
|
|
|
|
U1 |
U2 |
|
U1 |
U2 |
U |
Σ∆U |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
По данным испытаний строят график зависимости перемещения штампа-лопасти в грунте от давления U= f(p) (рис. 2.3).

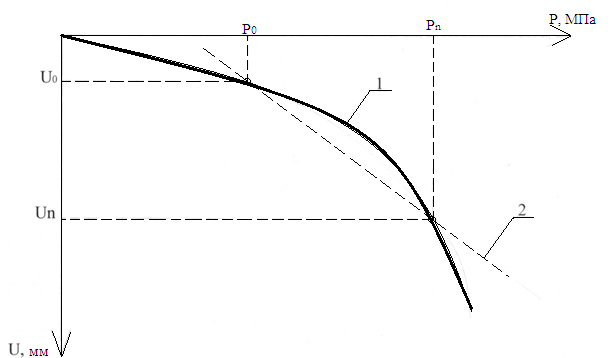

Рис 2.3. График перемещения штампа-лопасти в грунте:
1 - линейная часть графика; 2 – осредняющая прямая
На графике проводят осредняющую прямую методом наименьших квадратов или графическим методом. За начальные значения p0 и U0 (первая точка, включаемая в осреднение) принимают p и U, соответствующие началу линейного участка графика.
За конечные значения pn и Un (предел пропорциональности) принимают значения p и U, соответствующие точке, ограничивающий линейный участок графика.
Модуль деформации грунта Е, МПа, вычисляют для линейного участка графика U = f(p) по формуле
E=K1
w
(1-ν
²) b
;
(2.2)
где К1- корректирующий коэффициент;
v - коэффициент Пуассона;
b - ширина штампа-лопасти, см;
w - коэффициент, принимаемый в зависимости от отношения l/b (табл. 2.7).
Таблица 2.7
