Методическое пособие 791
.pdfТаблица П.36
Шарикоподшипники радиальные ГОСТ 8338
|
Особо легкая серия |
|
|
Легкая серия |
|
|
Средняя серия |
|
||||||||
№ |
|
Размеры, мм |
|
Qст, |
№ |
Размеры, мм |
Qст, |
№ |
Размеры, мм |
Qст, |
||||||
|
d |
D |
B |
|
kH |
d |
D |
B |
kH |
d |
D |
B |
kH |
|||
|
|
|
|
|
||||||||||||
106 |
|
30 |
55 |
13 |
|
7 |
206 |
30 |
62 |
16 |
10 |
306 |
30 |
72 |
19 |
15 |
107 |
|
35 |
62 |
14 |
|
8,6 |
207 |
35 |
72 |
17 |
13,9 |
307 |
35 |
80 |
21 |
17,8 |
108 |
|
40 |
68 |
15 |
|
9,4 |
208 |
40 |
80 |
18 |
18 |
308 |
40 |
90 |
23 |
22,8 |
109 |
|
45 |
75 |
16 |
|
12,2 |
209 |
45 |
85 |
19 |
18 |
309 |
45 |
100 |
25 |
26,5 |
110 |
|
50 |
80 |
16 |
|
11,2 |
210 |
50 |
90 |
20 |
20 |
310 |
50 |
110 |
27 |
36 |
111 |
|
55 |
90 |
18 |
|
16 |
211 |
55 |
100 |
21 |
25,5 |
311 |
55 |
120 |
29 |
42,5 |
112 |
|
60 |
95 |
18 |
|
18,5 |
212 |
60 |
110 |
22 |
31,5 |
312 |
60 |
130 |
31 |
49 |
113 |
|
65 |
100 |
18 |
|
20 |
213 |
65 |
120 |
23 |
35 |
313 |
65 |
140 |
33 |
56 |
114 |
|
70 |
110 |
20 |
|
24,5 |
214 |
70 |
125 |
24 |
38 |
314 |
70 |
150 |
35 |
64 |
115 |
|
75 |
115 |
20 |
|
26,5 |
215 |
75 |
130 |
25 |
42 |
315 |
75 |
160 |
37 |
73 |
116 |
|
80 |
125 |
22 |
|
31,5 |
216 |
80 |
140 |
26 |
45 |
316 |
80 |
17 |
39 |
81 |
117 |
|
85 |
130 |
22 |
|
31,5 |
217 |
85 |
150 |
28 |
54 |
317 |
85 |
180 |
41 |
91 |
118 |
|
90 |
140 |
24 |
|
34 |
218 |
90 |
160 |
30 |
61 |
318 |
90 |
190 |
43 |
100 |
119 |
|
95 |
145 |
24 |
|
35,5 |
219 |
95 |
170 |
32 |
71 |
319 |
95 |
200 |
45 |
110 |
120 |
|
100 |
150 |
24 |
|
38 |
220 |
100 |
180 |
34 |
75 |
320 |
100 |
215 |
47 |
132 |
121 |
|
105 |
160 |
26 |
|
40,5 |
221 |
105 |
190 |
36 |
91 |
321 |
105 |
225 |
49 |
145 |
122 |
|
110 |
170 |
28 |
|
54 |
222 |
110 |
200 |
38 |
102 |
322 |
110 |
240 |
50 |
170 |
124 |
|
120 |
180 |
28 |
|
62 |
224 |
120 |
215 |
40 |
112 |
324 |
120 |
260 |
55 |
182 |
126 |
|
130 |
200 |
33 |
|
74 |
226 |
130 |
230 |
40 |
112 |
326 |
130 |
280 |
58 |
195 |
128 |
|
140 |
210 |
33 |
|
80 |
228 |
140 |
250 |
42 |
112 |
328 |
140 |
300 |
62 |
225 |
130 |
|
150 |
225 |
35 |
|
98 |
230 |
150 |
279 |
45 |
152 |
330 |
150 |
320 |
65 |
250 |
Рис. П.16. Шарикоподшипник радиальный (к табл. П.36)
161
Таблица П.37 Роликоподшипники радиальные сферические двухрядные ГОСТ 5721
|
Особо легкая серия |
|
|
Легкая серия |
|
|
Средняя серия |
|
||||||||
№ |
|
Размеры, мм |
|
Qст, |
№ |
Размеры, мм |
Qст, |
№ |
Размеры, мм |
Qст, |
||||||
|
d |
D |
B |
|
kH |
d |
D |
B |
kH |
d |
D |
B |
kH |
|||
|
|
|
|
|
||||||||||||
3124 |
|
120 |
180 |
46 |
|
141 |
3508 |
40 |
80 |
23 |
25,4 |
3608 |
40 |
90 |
33 |
64,9 |
3128 |
|
140 |
210 |
53 |
|
286 |
3509 |
45 |
85 |
23 |
26,5 |
3609 |
45 |
100 |
36 |
80 |
3132 |
|
160 |
240 |
60 |
|
308 |
3514 |
70 |
125 |
31 |
68,1 |
3610 |
50 |
110 |
40 |
98,4 |
3140 |
|
200 |
310 |
82 |
|
509 |
3516 |
80 |
140 |
33 |
102 |
3611 |
55 |
120 |
43 |
113 |
3144 |
|
220 |
340 |
90 |
|
545 |
3517 |
85 |
150 |
36 |
108 |
3612 |
60 |
130 |
46 |
130 |
3148 |
|
240 |
360 |
92 |
|
730 |
3518 |
90 |
160 |
40 |
130 |
3613 |
65 |
140 |
48 |
140 |
3156 |
|
280 |
420 |
106 |
|
973 |
3520 |
100 |
180 |
46 |
184 |
3614 |
70 |
150 |
51 |
178 |
3160 |
|
300 |
460 |
118 |
|
1080 |
3522 |
110 |
200 |
53 |
227 |
3615 |
75 |
160 |
55 |
200 |
3164 |
|
320 |
480 |
121 |
|
1140 |
3524 |
120 |
215 |
58 |
281 |
3616 |
80 |
170 |
58 |
227 |
3168 |
|
340 |
520 |
133 |
|
1300 |
3526 |
130 |
230 |
64 |
341 |
3617 |
85 |
180 |
60 |
249 |
3172 |
|
360 |
540 |
134 |
|
1410 |
3528 |
140 |
250 |
68 |
395 |
3618 |
90 |
190 |
64 |
270 |
3180 |
|
400 |
600 |
148 |
|
1780 |
3530 |
150 |
270 |
73 |
432 |
3620 |
100 |
215 |
73 |
363 |
3188 |
|
440 |
650 |
157 |
|
1890 |
3532 |
160 |
290 |
80 |
530 |
3622 |
110 |
240 |
80 |
459 |
3192 |
|
460 |
680 |
163 |
|
2320 |
3534 |
170 |
310 |
86 |
578 |
3624 |
120 |
260 |
86 |
530 |
3196 |
|
480 |
700 |
165 |
|
2380 |
3536 |
180 |
320 |
86 |
627 |
3626 |
130 |
280 |
93 |
627 |
|
|
|
|
|
|
|
3538 |
190 |
340 |
92 |
681 |
3628 |
140 |
300 |
102 |
681 |
|
|
|
|
|
|
|
3540 |
200 |
360 |
98 |
778 |
3630 |
150 |
320 |
108 |
778 |
|
|
|
|
|
|
|
3544 |
220 |
400 |
108 |
897 |
3632 |
160 |
340 |
114 |
897 |
|
|
|
|
|
|
|
3552 |
260 |
480 |
130 |
1240 |
3634 |
170 |
360 |
120 |
984 |
|
|
|
|
|
|
|
3556 |
280 |
500 |
130 |
1410 |
3636 |
180 |
380 |
126 |
1080 |
|
|
|
|
|
|
|
3564 |
320 |
580 |
150 |
1650 |
3638 |
190 |
400 |
132 |
1190 |
|
|
|
|
|
|
|
3572 |
360 |
650 |
170 |
2100 |
3640 |
200 |
420 |
138 |
1300 |
|
|
|
|
|
|
|
3580 |
400 |
72053 |
185 |
2570 |
3644 |
220 |
460 |
145 |
1410 |
|
|
|
|
|
|
|
|
|
|
|
|
3648 |
240 |
500 |
155 |
1680 |
|
|
|
|
|
|
|
|
|
|
|
|
3652 |
260 |
540 |
165 |
1950 |
|
|
|
|
|
|
|
|
|
|
|
|
3656 |
280 |
580 |
175 |
2050 |
|
|
|
|
|
|
|
|
|
|
|
|
3680 |
400 |
820 |
243 |
4320 |

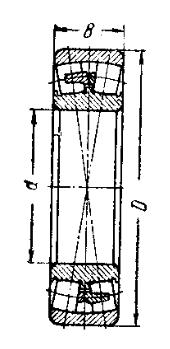

Рис. П.17. Роликоподшипник радиальный двухрядный сферический (к табл. П.37)
162

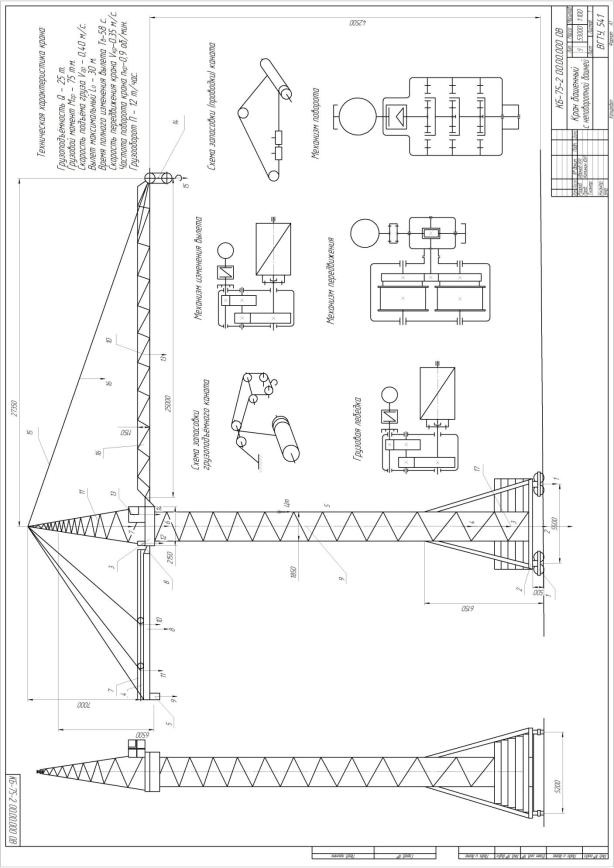

ПРИЛОЖЕНИЕ 2
163

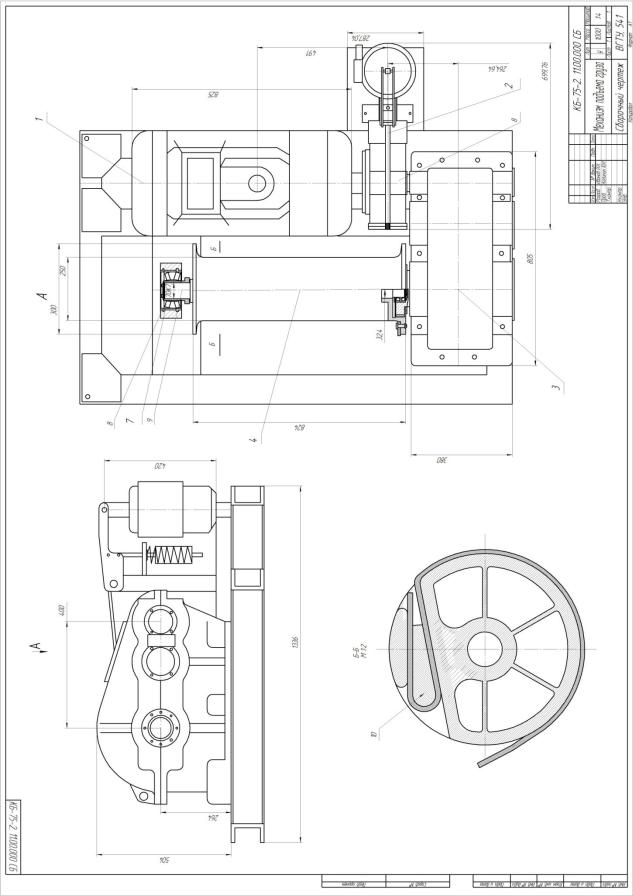

ПРИЛОЖЕНИЕ 3
164
ПРИЛОЖЕНИЕ 4
165

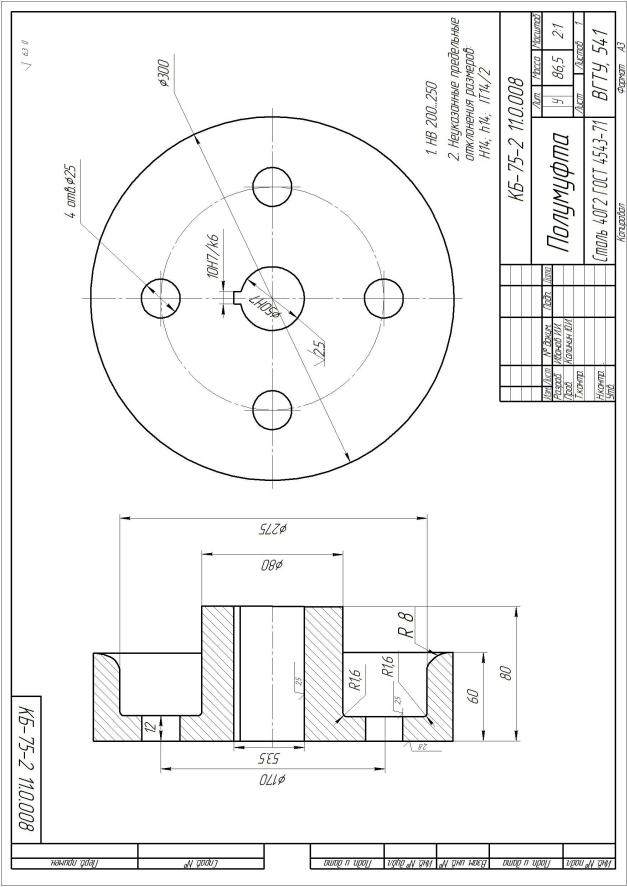

Продолжение прил. 4
166
|
ОГЛАВЛЕНИЕ |
|
ВВЕДЕНИЕ…………………………………………………………………………………….. |
3 |
|
1. Общая характеристика башенных кранов…………………………………………….. |
4 |
|
1.1. Классификация башенных кранов…………………………………………………… |
4 |
|
1.2. Индексация башенных кранов……………………………………………………….. |
7 |
|
1.3. Назначение и расположение элементов передвижных башенных кранов………… |
7 |
|
1.4. Конструктивное исполнение элементов башенных кранов…………………........... |
10 |
|
2. Проектирование передвижных башенных кранов…………………………………… |
38 |
|
2.1. Определение ориентировочной массы крана и его элементов…………………….. |
38 |
|
2.2. |
Разработка расчетной схемы крана с поворотной башней…………………………. |
41 |
2.3. Разработка расчетной схемы крана с неповоротной башней………………………. |
51 |
|
2.4. Определение координат центра тяжести башенного крана………………………… |
55 |
|
3. Проверка устойчивости крана против опрокидывания……………………………... |
55 |
|
3.1. Проверка крана на испытательную устойчивость…………………………………... |
55 |
|
3.2. Проверка грузовой устойчивости крана по ГОСТ 13994…………………………… |
56 |
|
3.3. Проверка собственной устойчивости крана……………………………………........ |
59 |
|
3.4. Построение грузовой характеристики башенного крана…………………………… |
61 |
|
4. Общие требования к выполнению курсового проекта по грузоподъемным кранам... |
62 |
|
5. Пример общего расчета башенного крана с неповоротной башней……………….. |
65 |
|
5.1. Параметры задания для общего расчета крана с неповоротной башней…….......... |
65 |
|
5.2. Краткая характеристика проектируемого крана…………………………………….. |
65 |
|
5.3. Определение ориентировочной массы крана и его элементов…………………….. |
66 |
5.4.Разработка расчетной схемы крана………………………………………………….. 67
5.5.Определение координат центра тяжести (ЦТ) крана……………………………….. 71
5.6. Проверка устойчивости крана против опрокидывания…………………………….. |
74 |
5.6.1. Проверка устойчивости крана при подъеме испытательного груза………….. |
74 |
5.6.2. Проверка грузовой устойчивости крана………………………………………… |
75 |
5.6.3. Проверка собственной устойчивости крана.…………………………….……... |
81 |
6. Пример общего расчета крана с поворотной башней (стрела балочная)…………. |
83 |
6.1. Параметры задания для общего расчета крана……………………………………… |
83 |
6.2. Краткая характеристика проектируемого крана…………………………………….. |
83 |
6.3. Определение ориентировочной массы крана и его элементов…………………….. |
85 |
6.4. Разработка расчетной схемы проектируемого крана………………………………. |
86 |
6.5. Определение координат центра тяжести (ЦТ) крана……………………………….. |
90 |
6.6. Проверка устойчивости крана против опрокидывания…………………………….. |
93 |
7. Пример расчета механизма подъема груза……………………………………………. |
95 |
7.1. Определение группы классификации (режима работы) лебедки………………….. |
95 |
7.2. Выбор грузового крюка…………………………………………………………......... |
96 |
7.3. Выбор грузоподъемного каната……………………………………………………… |
96 |
7.4. Расчет элементов крюковой обоймы………………………………………………… |
97 |
7.5.Определение параметров барабана………………………………………………….. 100
7.6.Выбор подшипников опоры барабана………………………………………………. 101
7.7.Расчет оси барабана…………………………………………………………………… 103
7.8.Определение параметров и выбор двигателя……………………………………….. 104
7.9.Выбор редуктора…………………………………………………………………........ 104
7.10.Выбор муфты двигателя…………………………………………………………….. 105
7.11.Выбор тормоза……………………………………………………………………….. 105
167
8.Расчет механизма передвижения крана………………………………………………... 106
8.1.Исходные параметры для расчета механизма передвижения крана…………......... 106
8.2.Определение максимальной опорной нагрузки крана…………………………........ 106
8.3.Выбор унифицированной ходовой тележки крана………………………………….. 108
8.4. Проверка ходовых колес на контактную прочность………………………………… 109 8.5. Определение нагрузки и размеров валов ходовых колес…………………………… 110
8.6.Проверка статической прочности валов ходовых колес………………………......... 113
8.7.Расчет валов колес на выносливость…………………………………………………. 113
9. Расчет механизма поворота крана……………………………………………………… |
115 |
9.1. Исходные параметры для расчета механизма поворота……………………………. |
115 |
9.2. Определение моментов сопротивлений повороту крана…………………………… |
116 |
9.3. Комплектование механизма поворота крана унифицированным приводом……… |
117 |
9.4.Расчет на прочность элементов механизма поворота…………………………......... 118
10.Расчет механизма вылета с гибкой подвеской наклоняемой стрелы……………. 120
10.1.Исходные данные для расчета механизма вылета……………………………........ 120
10.2.Определение кинематических параметров маневрирования стрелой………........ 120
10.3. Определение стрелоподъемного усилия…………………………………………… |
121 |
10.4. Определение параметров элементов стрелоподъемной лебедки………………… |
122 |
11. Проектирование механизма вылета с канатной тягой…………………………….. |
124 |
11.1. Определение нагрузок в тяговом канате…………………………………………… |
124 |
11.2.Расчет кинематических параметров тяговой лебедки…………………………….. 126
12.Правила безопасной эксплуатации подъемных сооружений (ПС)……………….. 127
12.1. Область применения правил………………………………………………………… 127
12.2.Организационные требования безопасности…………………………………......... 128
12.3.Порядок получения разрешения на пуск в работу ПС…………………………….. 129
12.4.Порядок регистрации ПС в органах надзора…………………………………......... 130
12.5.Техническое освидетельствование ПС……………………………………………… 131
12.6. Производство работ с использованием ПС………………………………………… |
133 |
12.7. Нарушения требований безопасности, прекращающие эксплуатацию ПС……… |
134 |
12.8. Действия в аварийных ситуациях работников, эксплуатирующих ПС………….. |
135 |
ЗАКЛЮЧЕНИЕ ……………………………………………………………………………… 135 |
|
БИБЛИОГРАФИЧЕСКИЙ СПИСОК…………………..………………………………… |
135 |
ПРИЛОЖЕНИЕ 1 ……………………………………………………………………….…… 136 |
|
ПРИЛОЖЕНИЕ 2 ……………………………………………………………………………. 163 |
|
ПРИЛОЖЕНИЕ 3 ..................................................................................................................... |
164 |
ПРИЛОЖЕНИЕ 4 …………………………………………………………………………….. 165 |
168
Учебное издание
Калинин Юрий Иванович Жулай Владимир Алексеевич Устинов Юрий Фёдорович Ульянов Алексей Васильевич
ПЕРЕДВИЖНЫЕ БАШЕННЫЕ КРАНЫ
Учебно-методическое пособие
Редактор Е. А. Кусаинова
Подписано в печать 20.11.2018.
Формат 60×84 1/8. Бумага для множительных аппаратов. Усл. печ. л. 21,1. Тираж 350 экз. Заказ № 196.
ФГБОУ ВО «Воронежский государственный технический университет» 394026 Воронеж, Московский проспект, 14
Участок оперативной полиграфии издательства ВГТУ 394026 Воронеж, Московский проспект, 14
169
