УДК 629.017;656.5;69.057

1В. Ф. Кушляев, 1Р. М.Галимуллин, 1В. А. Куликов, 1В. А. Чирков, 1Д. В. Курчин, 1Ю. К. Пушкарев, 2О. В. Кушляева

МЕТОДИКА ОБОСНОВАНИЯ КОМПОНОВКИ МАШИН НА ШАССИ ПОВЫШЕННОЙ ПРОХОДИМОСТИ

В статье предлагаются к рассмотрению компоновочные схемы машин для ликвидации последствий чрезвычайных ситуаций, в том числе машина для разрубки и транспортирования леса из противопожарных просек. Приведен методический расчет обоснования компоновки одной из машин. В качестве базовых моделей предлагаются шасси машин ЛХТ-100 и шасси, применяемые АО «БАЗ», АО «МК «Витязь», ООО «ЕЗСМ «Континент», ООО «ВЕЛМАШ-С», АО «Машлес»

При создании новых и модернизации существующих машин, обеспечивающих предотвращение и ликвидацию последствий чрезвычайных ситуаций (ЧС) с целью равномерной загрузки элементов ходовой системы необходимо рационально компоновать узлы базового шасси и технологического оборудования. Равномерная загрузка элементов ходовой системы базового шасси позволяет улучшить проходимость машины и увеличить ее ресурс.

Общую компоновку машины определяют ее эксплуатационно-техноло- гические свойства и показатели. К ним относятся состав и структура технологических операций, способы и приемы выполнения операций,

90

максимальная масса перевозимого груза, объем перевозимого груза, тяговосцепные свойства, конструкция технологического оборудования и др. [1 - 4].

Основными параметрами, определяющими компоновку машины, являются эксплуатационная масса машины, максимальная масса груза и допустимые осевые нагрузки на ходовую систему (балансиры, опорные катки, колеса). Компоновка гусеничной машины оценивается отношением массы, приходящейся на оси балансиров задних кареток, к массе, на оси балансиров передних кареток [2].

Задачи компоновки машины следующие. Пусть заданы эксплуатационная масса базового шасси, масса полуприцепа (прицепа), масса технологического оборудования (манипулятор, грузовая платформа, коник, модуль-контейнер), координаты их центров масс, технологические силы и точки их приложения. Требуется определить такое положение центра масс машины и положение технологического оборудования, при которых максимальные нагрузки на оси ходовой системы имеют минимальное значение [1 - 4].

min Pzi max , грузовой ход, Pzi max , холостой ход

Координаты центра масс машины и технологического оборудования, а также значения технологических сил и точки их приложения, при которых достигается минимум нагрузки на оси опорных колес (катков), определяют оптимальную компоновку машины.

Оценим компоновку транспортно-технологической машины (ТТМ). На рис. 1 представлена расчетная схема машины.

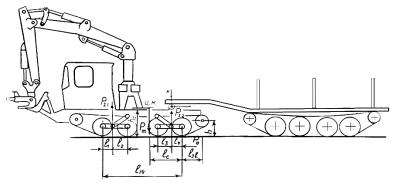

Рис. 1. Расчетная схема транспортно-технологической машины для разрубки противопожарных просек, обеспечивающих противопожарную безопасность зданий, сооружений лесных поселений, а также самих лесонасаждений

Исходные данные для расчета следующие:

Pm = 150 кН, T = 35 кН, N = 36 кН, rзв = 0,25 м,

P0 = 33 кН, l1 = 0,28 м, l2 = 0,45 м, l4 = 0,28 м,

l3 = 0,45 м, lзв = 0,65 м, hT - rк = 1,13 м, hc - rк = 0,7 м lT = 0,4 м, l14 = 2,35 м, lc = 1,5 м, h зв = 0,65 м,

где Pm – нагрузка от эксплуатационной массы машины, приходящаяся на опорные катки;

Т – горизонтальная составляющая технологической силы; N – нормальная составляющая технологической силы; rзв – радиус делительной окружности звездочки;

91

rк – радиус опорного катка; Рс – касательная сила тяги;

– плечи балансира;

l14 – расстояние между осями крайних катков (продольная база машины) lзв – расстояние между осью звездочки и осью заднего катка;

hТ – высота приложения технологической силы;

катковh;Т – rк – высота приложения технологической силы относительно оси

hс – rк – высота центра масс машины относительно оси катков;

lT – расстояние между осью заднего катка и точкой приложения нормальной составляющей технологической силы;

lс – расстояние по горизонтали от центра масс машины до оси заднего опорного катка.

Уравнение равновесия сил для транспортно-технологической машины с грузом имеет следующий вид

(1)

Решив систему уравнений, получаем:

PZ1 = 71 кН, PZ2 = 102 кН.

При движении транспортно-технологической машины без груза получаем

(2)

Решив систему уравнений получаем

PZ1 = 101,6 кН, PZ2 = 51,5 кН.

В данном случае оказываются перегруженными оси балансиров передних кареток.

Максимальная нагрузка на оси балансиров задних кареток при движении

машины с грузом (PZ 2 = 102 кН) на 30 % больше максимальной нагрузки на оси балансиров передних кареток при движении машины без груза (PZ 1 = 71 кН).

Определим такое положение центра масс lс, при котором максимальные

нагрузки на оси балансиров будут равны. Для того необходимо рассмотреть две

системы уравнений соответственно при движении с грузом и движении на

Таким образом, если положение центра масс машины сместить вперед на

92

величину ∆ lс = 1,69 – 1,49 = 0,20 м, то максимальная нагрузка на ос b балансиров при движении с грузом и без груза будет одинакова. В данном примере эта максимальная нагрузка составляет 80 кН. Различие в максимальной нагрузке существенно: 103 – 80 = 23 кН, т.е. составляет около

15–25 %.

Можно также оценить положение центра масс, при котором нагрузка по осям балансиров при движении с грузом распределена равномерно, т.е. PZ1 = PZ2. При принятых исходных данных требуемая величина l с составляет 1,72 м. Поскольку центр масс при этом смещается вперед в сравнении со случаем одинаковой максимальной нагрузки на оси балансиров при движении с грузом и без груза (l с = 1,75 м), то в случае положения центра масс l с = 1,74 м будем иметь перегрузку осей балансиров передних кареток при движении без груза.

Таким образом, стремясь к равномерному распределению давлений от машины на опорную поверхность, необходимо обеспечить выполнение условия, при котором максимальная нагрузка на оси балансиров была во всех случаях меньше, так как она определяет проходимость машины.

Большой интерес представляет задача оптимальной компоновки ТТМ с учетом расположения манипулятора и захвата (захватно-срезающего устройства). Масса манипулятора и захвата может быть размещена перед кабиной на толкателе и в задней части машины за коником. При движении с грузом выгодно массу захвата (ЗСУ, стрелы, рукояти) перенести вперед, зафиксировав ее на отвале. При этом нагрузка задних кареток уменьшается, а передних – возрастает. При движении на холостом ходу, напротив, выгодно массу захвата зафиксировать в положении перед полуприцепом. При движении машины на значительное расстояние целесообразно манипулятор складывать в транспортное положение поперек шасси.

Очень наглядную картину дает графики зависимостей отношения Pz2/ Pz1 от массы груза, координаты расположения контакта соединения шасси с полуприцепом lк по длине шасси, положения захвата (ЗСУ).

Для оценки влияния массы груза на положение центра масс машины используется коэффициент изменения реакций в статике, который определяется с помощью выражений

конструктивной схемы базового трактора величины неизменные. Отсчет координат ведется от оси ведущей звездочки ходовой системы;

С х – коэффициент статического изменения реакций на оси балансиров передних кареток;

Су – коэффициент статического изменения реакций на оси балансиров правых и левых кареток;

Сz – коэффициент статического изменения высоты центра масс. В общем виде можно записать

93

масса груза (груз контейнера, пакет труб, пачка деревьев из противопожарной просеки и д.)

относительная передняя масса, приходящаяся на оси балансиров передних кареток

где m1эк – эксплуатационная масса машин, приходящаяся на оси балансиров передних кареток.

Значения эксплуатационной массы машины с грузом, массы груза, масс, приходящихся на оси балансиров передних и задних кареток, рассчитываемые по формулам (7) – (11) можно выразить в виде графиков статической нагрузочной характеристики машины. На графиках по осям абсцисс через 0,05 откладываем значения Кг, а по оси ординат – значения масс, определенных через Сх и Кг. Справа, по оси ординат откладываем относительные значения массы, приходящейся на оси балансиров передних кареток, определяемой по формуле (9).

Анализ позволяет оценить компоновочные показатели и схемы, как существующих машин, так и проектируемых, а также степень загрузки кареток, опорных катков, колес в зависимости от массы груза и конструктивных параметров шасси. Нужно отметить, что для каждой конструктивной схемы имеется свой график. Построив ряд графиков, можно произвести сравнение показателей и выбрать наиболее рациональный вариант. Можно проследить, как влияет положение центра масс на распределение массы при постепенной

94

загрузке машины, а также влияние положения точки контакта полуприцепа с шасси. Достаточно подробно расчет значений масс и координат центра масс в зависимости от коэффициента грузоподъемности был выполнен для гусеничной транспортно-технологической машины ЛП-17А.

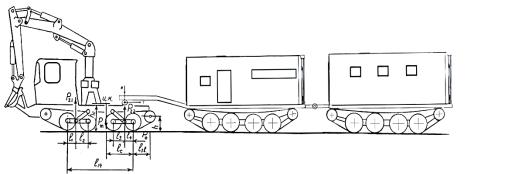

Рис. 2 Транспортно-технологическая машина с манипулятором, захватом, полуприцепом и прицепом с активным (гидравлическим или электрическим) приводом для обеспечения безопасности при ликвидации последствий ЧС

Таким образом, при выборе конструктивных схем сначала определяем возможные схемы. Затем их оцениваем по основным параметрам и показателям и проводим оптимизацию выбранной конструктивной схемы по критерию минимума максимальных нагрузок на оси балансиров. Приведенная методика может использоваться при выборе и обосновании конструктивных схем шасси для эксплуатации в условиях Крайнего Севера.

Литература

1.Кушляев В.Ф., Попов В.В., Федченко В.Б. Оценка тягово-сцепных свойств валочнотрелевочных машин различной компоновки при использовании прицепов. Рукопись 51 с. Библиограф. указ. "Депонированные научные работы". - М.: ВИНИТИ, 1985, № 11, с 113.

2.Кушляев В.Ф. О выборе компоновочных схем лесосечных машин// В.Ф. Кушляев, В.Б. Федченко, В.В. Попов. Рукопись 13 с. Библиограф. указ. "Депонированные научные работы". - М.: ВИНИТИ, 1986, N 4, с.117.

3.Баринов К.Н. Теоретико-экспериментальное определение поля вертикальных ускорений и вертикальных нагрузок гусеничных машин// К.Н. Баринов, В.Ф. Кушляев, В.Ю. Милютиков, В.Б. Федченко. - Лесной журнал. Известия высших учебных заведений. Архангельск, 1987, N 5, с. 123-125.

4.Баринов К.Н. Теоретико-экспериментальное определение вертикальных нагрузок гусеничных машин// К.Н. Баринов, В.Ф. Кушляев, В.Б. Федченко, В.Ю. Милютиков. Рукопись 63 с. Библиограф. указ. "Депонированные научные работы", -М.: ВИНИТИ, 1990,

№9, с. 98, б/о 136: Справка о деп. № 2629 - лб.90, 20.04.90.

5.Леонов В.А. Гусеничные машины повышенной проходимости для арктических условий// В.А. Леонов, В.Ф. Кушляев, В.Г. Полевой, А.А. Аграновский. Сборник материалов круглого стола на тему: «Приоритеты реализации государственной программы вооружения на 2018-2025 годы для спасательных воинских формирований МЧС России». Международный военно-технический форум «Армия – 2016». Химки: ФГБВОУ ВО «АГЗ МЧС России». – 2016 – С. 44 – 50

6.Кушляева О.В. К вопросу обоснования мощности двигателя сочлененной гусеничной аварийно-спасательной машины//О.В. Кушляева, В.Ф. Кушляев, С.П. Максименко. Пожарная и аварийная безопасность. Сборник материалов XI Международной научно-практической конференции, посвященной году пожарной охраны. Иваново: ФГБОУ ВО Ивановская пожарно-спасательная академия ГПС МЧС России,2016.- С.260-264.

95

1«Академия гражданской защиты МЧС России», Московская область, г. Химки, Россия 2АО «Машлес»

1V.F.Kushljaev,1R.M.Galimullin, 1V.A. Kulikov, 1V.A. Chirkov, 1D.V. Kurchin,

1Y.K. Pushkarev, 2O.V. Kushljaeva

DEVELOPMENT OF METHODOLOGY FOR THE SUBSTANTIATION OF THE LAYOUT OF THE MACHINERY ON THE CHASSIS OF THE RAISED PASSABLENESS FOR THE PREVENTION AND ELIMINATION OF CONSEQUENCES OF EMERGENCY SITUATIONS

The article proposes to consider the layout schemes of machines for the elimination of the consequences of emergency situations, including a machine for cutting and transporting forests from fire clearings. The methodical calculation of the justification of the layout of one of the machines is given. As a baseline models are offered chassis machines LHT-100 and produced by the factories of JSC "BAZ", JSC " MK "Vityaz", LLC "EZSM " Continent", LLC " VELMASH-S», JSC "Mashles"
