Крутящий момент, 90-100 120-130 200-220 320-340 360-380

Н м

* Н м=0,102 кгс м; нормальное усилие руки – 15-20 кгс.

Затяжку болтов на контактных соединениях рекомендуется выполнять гаечным ключом с регулируемым моментом усилия затяжки (например, ключом типа ДК-25).

84

Рис.5.1 План-схема заполнения
распределительных устройств

5.МОНТАЖ ЗАКРЫТЫХ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ

5.1.Типы и правила сооружения закрытых распределительных устройств

Здания закрытых распределительных устройств (ЗРУ) бывают одно, двух и трехэтажными. На электростанциях ЗРУ делятся по назначению на ЗРУ: 1) генераторного напряжения; 2) генераторных отпаек; 3) собственных нужд; 4) электрофильтров; 5) повысительные; 6) выпрямительных устройств линии передач постоянного

тока.

Распределительные устройства генераторного напряжения служат для приема электроэнергии от генераторов и ее распределения потребителям генераторного напряжения, а также на повысительные подстанции и собственные нужды.

Распределительные устройства генераторных отпаек. Основные проходы в свету в РУ должны быть не менее 2,2 м, второстепенные – не менее 1,9 м, степень огнестойкости зданий распределительного устройства должна быть не менее II.

85

Таблица 5.1

Наименьшие допустимые расстояния в закрытых РУ и подстанциях

Наименование расстояний

Величина

расстоя-



ний, см,







при напряжении, кВ.











менее 10

10

35









1

2

3

4









В свету между голыми токоведущими частями







разных фаз, а также от голых токоведущих частей до







заземленных конструкций и ограждений между







проводами разных фаз, а также от токоведущих







частей до заземленных конструкций и частей

10

12,5

29

зданий……………………..















От токоведущих частей до сплошных

13

15,5

32

ограждений……………….















От токоведущих частей до сетчатых

20

22,5

39

ограждений……………….















От токоведущих частей, расположенных выше







ограждений на высоте от 1,7 до 2,3 м от







поверхности, лежащей в плоскости ограждения

20

22,5

39









От токоведущих частей, расположенных выше







ограждения на высоте более 2,3 м до







горизонтальной линии, лежащей в плоскости

20

22,5

39

ограждений на высоте 2,3 м…..…















Между неогражденными токоведущими частя-







ми, расположенными с двух сторон коридора

200

200

220

обслуживания………....















Применение барьеров для ограждение







токоведущих частей не допускается. Высота







прохода в свету под токоведущими частями должна

190

190

190

быть не менее…………















Ширина коридора обслуживания (в свету







между ограждениями):







Если в коридоре управления не находятся приводы







выключателей или разъедините-лей…………

100

100

100

Если в коридоре управления находятся приводы







выключателей или разъединителей……

150

150

150









86

Продолжение табл.5.1

При двустороннем расположения оборудова-









ния:













Если в коридоре управления не находят-

120

120



120

ся приводы выключателей или разъединителей



















От низшей точки проводов воздушных вводов









в РУ, не пересекающих проездов или мест, где









возможно движение транспорта и т.п., до

450

450



475

поверхности земли























Примечание. При воздушных вводах в

700

700



700

распределительное

устройство,

пересекающих









проезды или места, где возможно движение









транспорта и т.п., расстояния принимают



















От низшей точки проводов воздушных вводов

300

300



300

в здании РУ, расположенных над его крышей, до









крыши





















Расстояние, м, в свету от кожуха

При всех напряже-

трансформатора до частей здания при мощности

ниях до:







трансформаторов, кВА………………….

























Задней и

Полотна







боковых

двери или







стен

выступа-





















ющих









частей









стены со









стороны









входа

До 320





0,3



0,6













До 1000





0,6



0,8















При длине РУ свыше 10 м в нем должно быть не менее двух выходов наружу, из которых один разрешается осуществить на площадку наружной пожарной лестницы. Двери выхода должны открываться наружу.

Закрытые распределительные устройства и главный щит управления должны быть связаны с главным корпусом закрытым проходом.

Размеры ячеек, ширина зданий, а также высота этажей РУ должны быть кратными 100 мм. Расстояния между осями здания

87

в продольном и поперечном направлениях, равно как и расстояния между осями основных поперечных балок, принимаются кратными размеру ячейки РУ.

Таблица 5.2

Наименьшие допускаемые расстояния в РУ до 1 кВ

Наименьшие расстояния

Величина



расстояний,



см





1

2





Между неподвижно укрепленными голыми, находящими-



ся под напряжением частями разной полярности, а также между



ними и неизолированными металлическими частями1.



По поверхности изоляции…

3,0





По воздуху…

1,5





От голых, находящихся под напряжением частей, до:



поручней или сеток

10,0

сплошных съемных ограждений

5,0

сетчатых ограждений в РУ, установленных в



помещениях, доступных для неквалифицированного персонала2

70,0

В проходах обслуживания, находящихся как с лицевой,



так и с задней стороны РУ:



ширина проходов в свету3

80,0

высота проходов в свету

190,0





Между неогражденными голыми токоведущими частями,



расположенными на доступной высоте (менее 2,2 м) по одну



сторону прохода и противоположной стеной или оборудовании-



ем, не имеющим неогражденных голых токоведущих частей4:



при напряжении до 500 В

100.0

при напряжении 500 В и выше

150,0

ширина дверей в проходах

75,0

высота дверей в проходах

190,0





1Для осветительных щитков приведенные расстояния могут быть уменьшены соответственно до 2,0 и 1,0 см.

88

2В таких помещениях ограждения должны быть сетчатыми или сплошными высотой не менее 1,7 м.

3В отдельных местах, стесненных выступающими строительными конструкциями, допускается ширина прохода 60 см.

4Голые токоведущие части, находящиеся над проходом на высоте не менее 2,2 м, должны быть ограждены. В качестве ограждения могут служить сетки с размерами ячеек не более 20*20 мм или сплошные ограждения. Высота ограждений от пола должна быть не менее 1,7 м.

Наружные отверстия в РУ закрываются жалюзями или сетками во избежание попадания птиц или животных.

Каналы перекрывают съемными плитами, которые должны быть изготовлены из огнестойких материалов.

Двери трансформаторных помещений выполняют огнестойкими. Они должны открываться наружу.

Маслосборные ямы необходимо предусматривать, если количество масла в трансформаторах превышает 350 кг. При этом каждая маслосборная яма должна вместить все масло, находящееся в трансформаторе. Если имеются стоки в аварийный резервуар, маслосборные ямы выполняют таких размеров, чтобы в каждой вмещалось не менее 20% полного объема масла. Камеры, которые находятся в помещениях, должны иметь маслоприемники, рассчитанные на объем масла в трансформаторах. В КРУ и КТП количество масла в баковых выключателях не должно превышать 60 кг, а наибольшая мощность масляных трансформаторов не должна быть более 750 кВ. Если количество масла в трансформаторах и аппаратах превышает 60 кг, под ним должны быть выполнены маслоприемники.

Токоведущие части и аппараты должны быть закрыты сплошными покрытиями, которые в сырых и пыльных помещениях, а также при наружной установке должны иметь уплотнения.

89

Обязательно ограждаются в местах прохода людей токоведущие части, находящиеся над полом на высоте:

при напряжении до 1 кВ –250 см; при напряжении от 1 до 35 кВ –300 см.

Расстояния от временно ремонтных ограждений до токоведущих частей должны быть не ниже:

при напряжении до 6 кВ включительно – 35 см; при напряжении от 10 до 35 кВ включительно – 60 см;

при напряжении от 60 до 100 кВ включительно –150 см. при напряжении от 160 до 220 кВ включительно – 300 см.

Полы трансформаторных камер выполняются с уклонами не менее 4 % в сторону маслосборных ям.

Все замки в РУ должны изнутри открываться без ключа, а снаружи одним и тем же ключом.

Двери помещений с маслонаполненными аппаратами выполняют из железа либо из дерева с обивкой железом по войлоку, смоченному в глиняном растворе.

Устройство окон в трансформаторных помещениях запрещено.

В фидерных помещениях окна допускают в случаях, когда территория, на которой строятся фидерные помещения, ограждена. При этом окна первого этажа РУ ограждают стальными решетками.

Отверстия для прохода кабеля и проемы в междуэтажных перекрытиях и перегородках необходимо уплотнять и закрывать. При этом допускается применение смеси асбеста и глины.

Открытые лестницы, обслуживающие площадки и галереи с площадью пола свыше 300 м2 должны предусматриваться числом не менее двух.

На дверях трансформаторных помещений вывешиваются плакаты с надписью: «Высокое напряжение – опасно для жизни», а на дверях и стенах трансформаторных помещений выполняют надписи с названиями трансформаторов.

90

5.2.Закрытые одноэтажные распределительные устройства

В закрытых РУ низкого напряжения могут быть установлены распределительные щиты либо комплектные РУ. Различают два типа щитов: щиты прислоненные и свободно стоящие.

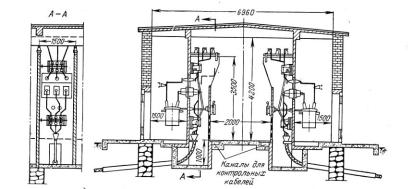

Рис.5.2.Распределительное устройство 6-10 кВ с

взрывными камерами

В РУ высокого напряжения все более широкое распространение получают комплектные РУ (КТП). Однако в ряде случаев применяются РУ с отдельно установленными аппаратами.

В случаях применения многообъемных масляных выключа-телей с количеством масла свыше 60 кг в РУ выполняют взрывные камеры (рис. 5.2.), ограниченные со всех сторон сплошными стенами и имеющие сплошные двери, открываю-щиеся во взрывной коридор или наружу. Применение взрывных камер локализует аварии со взрывом и воспламенением масляных выключателей.

В настоящее время разработаны и осуществляется проекты одноэтажных РУ 6-10 кВ для подстанций (рис.5.3).

Комплектные РУ высокого напряжения с малообъемными масляными выключателями либо с воздушными выключателями могут выпускаться с односторонним или двусторонним обслужи-ваниием.

91

Для закрытых РУ районных подстанций разработаны

Рис. 5.3. Одноэтажное распределительное устройство 6-10 кВ

три типа зданий:

Рис.5.4. Распределительное устройство 6-10 кВ одноэтажное с групповыми реакторами

92

тип I – для КОКРУ 6-10 кВ (комбинированные объединенные комплектные распределительные устройства);

тип II – для КРУ 6-10 кВ;

тип III – для РУ 6-10 кВ на токи короткого замыкания 200-300 кА с двумя системами шин и реакторами.

5.3. Монтаж электрооборудования ЗРУ

5.3.1 Монтаж опорных изоляторов

Устройство и типы изоляторов. Опорные изоляторы служат в РУ для крепления токоведущих частей и изоляции их от земли и от других элементов установки, находящихся под иным напряжением.

Рис. 5.5. Размеры различных типов опорных изоляторов: а –с круглым фланцем;

б – с овальным фланцем; в – с квадратным фланцем.

93
