6. Контрольные вопросы
1. Каким образом можно построить биссектрису угла?
2. Каким образом формируется кривая переменной толщины?
3. Как построить многоугольник с заданным размером сторон?
4. Как строится мультилиния, если известны координаты внешних сторон объекта, созданного мультилинией и его толщина?
5. Как построить окружность по касательным к двум объектам чертежа?
6. Как строится дуга по двум точкам и углу между ними?
7. Как можно вставить текст, записанный шрифтом «Times New Roman Cyr»?
8. Для каких целей используется техника слоев?
Лабораторная работа № 3 Манипулирование графическими примитивами
1. Цель работы.
Изучение основных принципов манипулирования графическими примитивами.
2. Задачи работы.
Освоить приемы работы с системой AutoCAD .
3. Содержание работы.
1. Запустить приложение AutoCAD
2. Ознакомиться с панелью инструментов "Изменение" и пунктом меню "Изменение".
3. Ознакомиться с методами манипулирования графическими примитивами.
4. Построить указанное преподавателем изображение, приведенное в приложенииА
5. Сохранить результаты в файле и оформить отчет.
4. Требования к отчету.
Отчет выполняется на листах А4 формата и должен содержать:
– название работы, постановку задачи, порядок выполнения работы и полученное изображение;
ответы на контрольные вопросы.
5. Общие положения.
Рисунки в AutoCAD строятся из набора геометрических примитивов, под которыми понимаются элементы чертежа, обрабатываемой системой как целое, а не как совокупность точек или объектов. Графический примитив создается командами вычерчивания или рисования, которые вызываются из панели инструментов "Рисование" или из меню "Черчение", либо вводятся вручную в командной строке "Command:". Затем в процессе получения всего чертежа зачастую возникает необходимость в преобразовании отдельных элементов чертежа, что может производится с помощью панели инструментов Изменение (Рис. 1).

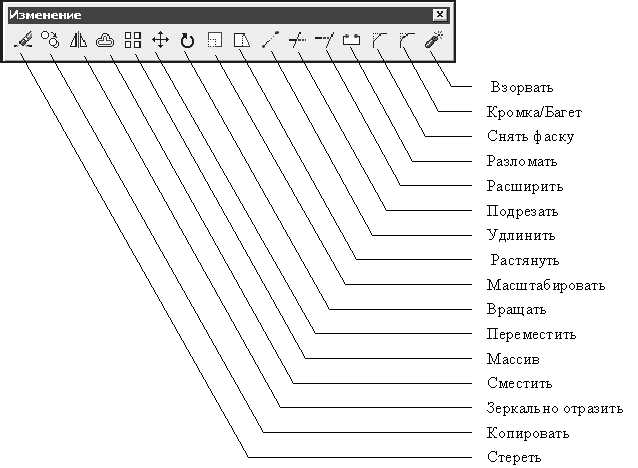

Рис. 1. Панель инструментов «Изменение»
6.1 Удаление объектов
Команда Erase. Позволяет удалять ряд примитивов, выделенных мышью.
Command: ERASE |
В командной строке введите команду "Erase" и нажмите Enter |
Select objects: |
мышью укажите удаляемые объекты и нажмите Enter |
6.2 Копирование объектов
Команда Copy. Копирование примитива или группы примитивов, выбранных мышью.
Ключи команды Copy:
Multiple – многократное копирование. Создается множество копий, относительно базовой. При этом запрос координаты точки смещения задается многократно.
Command: Copy |
В командной строке введите команду "Copy" и нажмите Enter |
Select objects: |
мышью укажите оригинальные объекты и нажмите Enter |
Specify base point or displacement, or [Multiple]: 100,100 |
введите координату базовой точки или введите ключ и нажмите Enter |
Specify second point of displacement or <use first point as displacement>: 150,100 |
введите координату точки смещения и нажмите Enter |
