6.1.2. Задание второе
Изучить методы измерения амплитудно-частотных характеристик четырехполюсников
Методические указания ко второму заданию
Данный вопрос следует изучить по учебному пособию [1, с. 270-271 ], при этом можно ограничиться следующим материалом.
Многие радиотехнические устройства можно представить в виде избирательного четырехполюсника с коэффициентом передачи K(f) зависящем от частоты. Амплитудно-частотная характеристика (АЧХ) Uвых=F(f) при Uвх=const дает полное представление о полосе пропускания, неравномерности коэффициента передачи и других свойствах четырехполюсника. Амплитудно-частотные характеристики могут быть измерены по точкам с помощью измерительного генератора и измерителя выходного напряжения. Для наблюдения формы АЧХ применяют панорамные измерители, состоящие из генератора качающейся частоты (свип-генератора) и осциллографичеекого индикатора. Промышленность выпускает несколько типов панорамных измерителей АЧХ на диапазон от 20Гц до 1,5ГГц.
6.1.3. Задание третье
Рассчитать и построить амплитудно-частотную и фазо-частотные характеристики интегрирующей и дифференцирующей цепей, имеющих следующие параметры: Rи= 1,8 кОм; Си=0,1 мкФ; Rд= 1,8 кОм; Сд=0,01 мкФ; С’=0,001 мкФ.
Методические указания к третьему заданию
Реальная интегрирующая RС-цепочка описывается передаточной функцией
где р - оператор преобразования Лапласа; Т - постоянная времени цепи. Подставляя в передаточную функцию р = jω, получаем комплексную частотную характеристику, из которой находим амплитудно-частотную
и фазочастотную характеристики
Как следует из выражений амплитудной и фазовой характеристик на частоте ω-1/Т:
Реальная дифференцирующая цепь описывается передаточной функцией:
из которой следует, что
6.1.4. Задание четвертое
Изучить методы измерения длительной и кратковременной нестабильности частоты
Методические указания к четвертому заданию
Данный вопрос следует изучить по учебному пособию [1 с.111-113] либо [2 с.198-200], при этом можно ограничиться следующим материалом.
Как указывалось выше (лабораторная работа №4), значение частоты, полученное в результате измерения любым методом, является усредненной величиной, так как единичное измерение выполняется в конечном интервале времени, который называется интервалом усреднения. Середина интервала усреднения определяет момент измерения. Результат единичного измерения частоты следует записывать в виде ω(t,τ) и читать так: значение частоты в момент времени t при интервале усреднения τ. При точных измерениях нельзя ограничиться единичным (одноразовым) измерением, его необходимо повторить N раз и за результат принять среднее значение. Число N выбирают по заданной погрешности измерений (лабораторная работа № 2).
Долговременная нестабильность частоты определяется как разность двух усредненных значений частоты, полученных в результате измерений в начале и конце интервала наблюдения Тн,
Результат такого единичного измерения
где τ - интервал усреднения; производится N измерений в интервале наблюдения (N+1)Тн и долговременная нестабильность за время, равное интервалу наблюдения Tн, определяется как среднее арифметическое значение этих измерений:
Это выражение долговременной нестабильности за интервал времени наблюдения Ти при усреднении каждого измерения в интервале τ.
Кратковременная нестабильность частоты определяется аналогично единичному измерению долговременной нестабильности с тем отличием, что интервалы времени наблюдения и усреднения соответственно меньше, а за результат измерения, как обычно для случайных величин, принимается среднеквадратическое значение апр N измерений, вычисленное для интервала Тн
Обычно и долговременную и кратковременную нестабильность выражают в относительных единицах, для чего необходимо отнести результаты соответствующих измерений к номинальному значению частоты.
Измерение нестабильности частоты значительно упрощается при использовании метода дискретного счета, так как показания электронно-счетного частотомера дают значение частоты, усредненное за интервал времени счета, являющееся одновременно и интервалом времени усреднения.
6.1.5. Вопросы к домашнему заданию
1. Какие параметры элементов цепей приходится измерять в радиотехнической практике?
2. Какие методы используются для измерения добротности катушек и контуров?
3. К какому классу следует отнести измерения в первом (измерение добротности катушек) и во втором случае (измерение добротности контуров)?
4. Какими факторами определяется погрешность измерения добротности резонансным методом?
5. Какие известны методы измерения амплитудно-частотных характеристик?
6. Какой метод измерения фазочастотных характеристик реальных цепей целесообразно использовать при наличии имеющегося комплекта приборов?
7. Какими параметрами характеризуются исследуемые интегрирующие и дифференцирующие цепи?
8. Как измеряются долговременная и кратковременная нестабильность частоты?
9. Какой метод измерения предпочтителен при измерении нестабильности частоты? Почему?
6.2. Лабораторные задания и методические указания по их выполнению
6.2.1. Задание первое
Произвести измерение добротности катушки индуктивности. Для измерения добротности использовать генератор импульсных сигналов, осциллограф, лабораторный макет. Вычислить значения добротности, определить собственную частоту контура.
Методические указания к первому заданию
Для измерения добротности использовать схему в соответствии с рис. 6.1.
При воздействии на контур прямоугольных импульсов в нем возникают колебания собственной частоты. Эти колебания являются затухающими, а скорость затухания колебаний определяет добротность контура (см. рис. 6.2).
Для определения добротности необходимо произвести измерения двух соседних амплитуд A1 и А2, а результат вычислить по формуле
А1 и А2 определить по осциллографу в малых делениях масштабной сетки ЭЛТ.

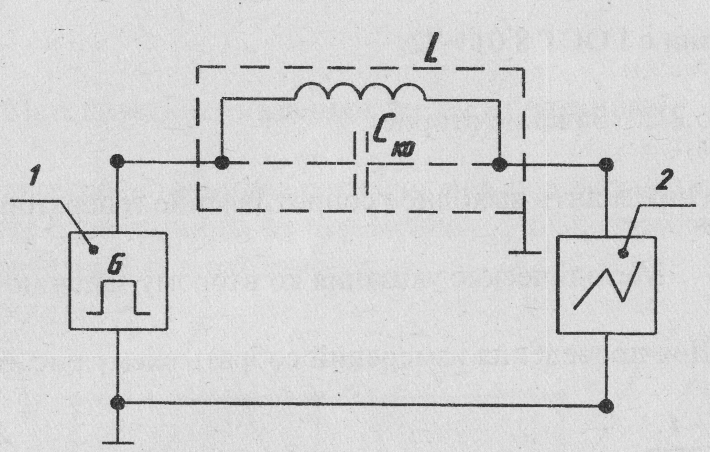

Рис. 6.1. Схема для измерения добротности: 1 - генератор импульсных сигналов, 2 - осциллограф, Ско - собственная емкость катушки

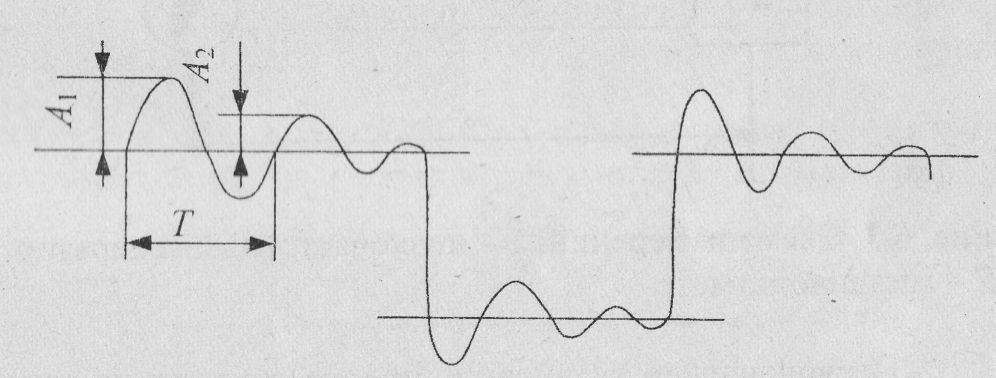

Рис. 6.2. Форма колебаний на экране осциллографа
Таблица 6.1
A1 |
|
А2 |
|
Q |
|
f0 Гц |
|
Используя осциллограф, измерить собственную частоту f0 колебательного контура. Результаты измерений и вычислений занести в табл. 6.1. Запись результатов оформить в соответствии с ГОСТ 8.011-72.
6.2.2. Задание второе
Определить выходное сопротивление генератора
Методические указания ко второму заданию
Для проведения измерений собрать схему рис. 6.3.

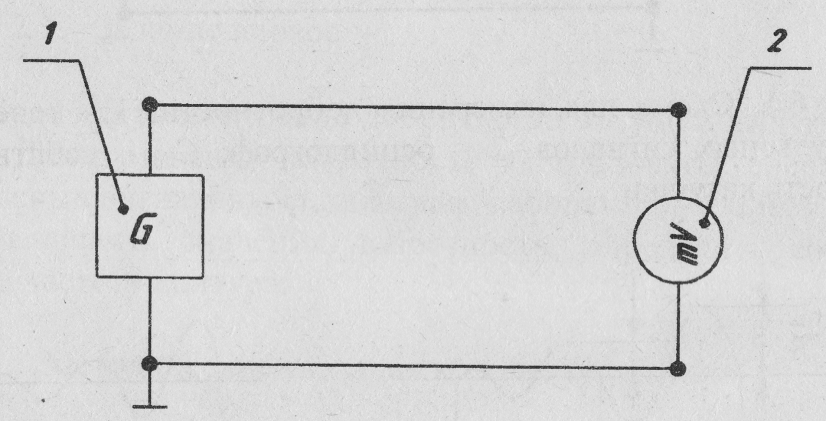

Рис. 6.3. Схема измерений: 1 - низкочастотный генератор, 2 - милливольтметр
Первоначально установить полное отклонение стрелки по шкале вольтметра U1, после чего к клеммам А-ZА подключить образцовый резистор R0 и записать показания вольтметра U2. Искомое значение выходного сопротивления определить по формуле
6.2.3. Задание третье
Произвести измерение и исследовать амплитудно-частотную характеристику вертикального канала осциллографа.
Методические указания к третьему заданию
В качестве источников сигналов использовать на постоянном токе блок питания, на переменном - низкочастотный и высокочастотный генераторы.
Для контроля напряжения на постоянном токе использовать электронный вольтметр, на переменном - милливольтметр. Для проведения экспериментов использовать схему рис.6.4 или рис.6.5. Амплитудно-частотную характеристику снять для коэффициента отклонения «1 вольт/деление» в диапазоне частот 0-15 МГц.

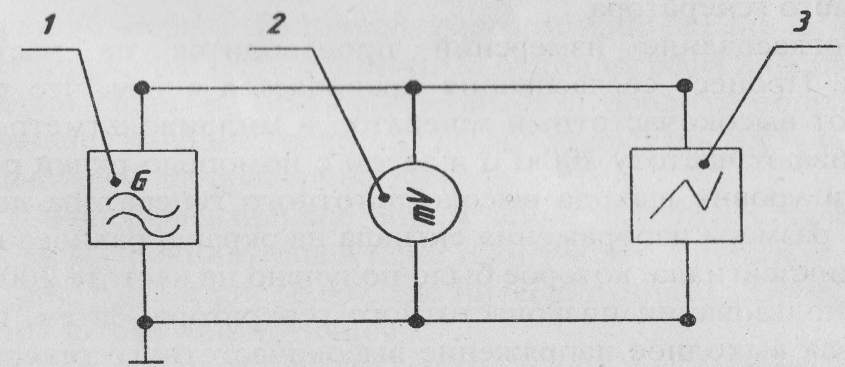

Рис 6.4. Схема измерений АЧХ осциллографа: 1 - низко-частотный генератор, 2 милливольтметр, 3 - осциллограф
Рис. 6.5. Схема измерений АЧХ осциллографа: 1 - высокочастотный генератор, 2 - милливольтметр, 3 - осциллограф
По результатам экспериментов построить график амплитудно-частотной характеристики для диапазона частот, указанного преподавателем.
Для снятия амплитудно-частотной характеристики осциллографа в диапазоне 20 Гц – 200 кГц необходимо использовать низкочастотный генератор и электронный милливольтметр. Для проведения измерений необходимо установить размер изображения на экране осциллографа равный 5 делениям, с помощью милливольтметра измерить выходное напряжение и поддерживать его постоянным при задании следующих частот: 20, 50, 200 Гц; 1, 10, 50 и 200 кГц. Амплитуду изображения сигнала необходимо считывать с экрана в делениях. При снятии частотной характеристики в диапазоне 200 кГц – 15 МГц измерения производить с помощью высокочастотного генератора.
Согласование измерений производится на частоте 200 кГц. Процесс согласования заключается в том, что подключают высокочастотный генератор и милливольтметр, устанавливают частоту 200 кГц и затем с помощью ручки регулировки уровня выхода высокочастотного генератора добиваются размера изображения сигнала на экране, равного изображению сигнала, которое было получено на частоте 200 кГц при использовании низкочастотного генератора. Затем, поддерживая выходное напряжение высокочастотного генератора постоянным (контроль по милливольтметру), устанавливают следующие значения частот: 02; 1,0; 5,0; 8,0; 10,0; 12,0; 14,0; 15,0 МГц и для каждой частоты измеряют амплитуду сигнала в деления масштабной сетки экрана ЭЛТ. Результаты всех измерений сводятся в табл. 6.2.
Таблица 6.2
f кГц |
|
lg f |
|
п |
|
Построить график п=F(lg f) определить частоту среза на уровне 0,7 и оценить неравномерность амплитудно-частотной характеристики в диапазоне 1-8 МГц.
