5.1.3. Задание третье
Изучить методы измерения нелинейных искажений
Методические указания к третьему заданию
Данный вопрос следует изучить по учебному пособию [1 с.112], [2 с.261-264], при этом можно ограничиться следующим материалом.
Нелинейным искажением гармонического сигнала называется изменение его формы, возникающее в результате прохождения сигнала через устройство, содержащее нелинейные элементы. Искаженный сигнал можно представить в виде суммы постоянной составляющей, первой гармоники с частотой/и высших гармоник с частотами 2f, 3f ... nf.
Мерой нелинейного искажения гармонического сигнала является коэффициент гармоник, характеризующий отличие формы данного сигнала от гармонической. Коэффициент гармоник равен отношению среднеквадратического напряжения всех гармоник сигнала, кроме первой, к среднеквадратическому напряжению первой гармоники:
где Аi - амплитуда i гармоники сигнала.
Нелинейные искажения измеряют двумя методами: гармоническим и комбинационным. При гармоническом методе на вход испытуемого устройства подают один гармонический сигнал, при комбинационном - два (или три) сигнала разных частот.
При подготовке к данной работе более детально следует рассмотреть гармонический метод. Он реализуется двумя способами: анализом гармонических составляющих и подавлением напряжения основной частоты (первой гармоники). Первый способ основан на использовании выражения для Кг. Его применяют в случае значительной величины искажений и при необходимости выяснить роль каждой гармоники в отдельности. При малых значениях искажений используют способ подавления напряжения основной частоты (первой гармоники), при котором на входе испытуемого устройства замеряют сначала среднеквадратическое значение напряжения всех высших гармоник без первой; отношение напряжения высших гармоник к напряжению сигнала является количественной мерой искажений:
где А - амплитуда сигнала.
Коэффициенты Кг и Кf связаны соотношением:
из которого следует, что при Кf≤10% оба способа практически дают одинаковые результаты.
5.1.4. Вопросы к домашнему заданию
1. Какие параметры импульсов и импульсных последовательностей измеряются для оценки качества импульсных устройств?
2. Как измеряются импульсы тока?
3. В каких пределах изменяются длительности импульсов и частоты повторений?
4. Какими методами измеряют длительности импульсов и интервалы между ними?
5. Какими параметрами характеризуется амплитудно-модулированный сигнал?
6. Какими методами можно измерить параметры амплитудно-модулированного сигнала?
7. Можно ли использовать синусоидальную развертку для измерения параметров амплитудно-модулированного сигнала?
8. Что такое нелинейное искажение сигнала?
9. Что является мерой нелинейных искажений?
10. Какими методами измеряют нелинейные искажения?
5.2. Лабораторные задания и методические указания по их выполнению
5.2.1. Задание первое
Произвести измерение длительности импульсов, соответствующих делениям шкалы импульсного генератора, и их амплитуды.
Методические указания к первому заданию
Измерение длительности импульса произвести по схеме рис. 5.4.

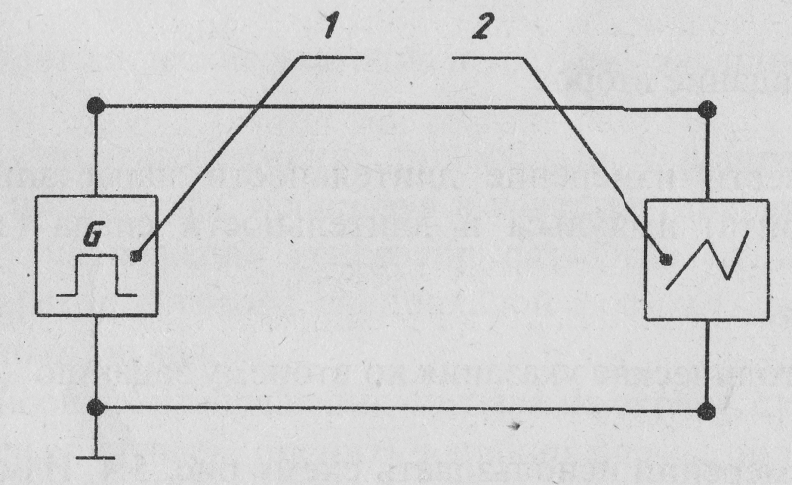

Рис. 5.4. Схема измерения параметров импульсного сигнала: 1 - импульсный генератор, 2 - осциллограф
При измерении импульсов на экране установить изображение одного импульса. Определить число делений n, укладывающихся по ширине одного импульса. Длительность импульса определить по формуле
где - калиброванное значение коэффициента развертки;
τи - измеренное значение длительности импульса.
Полученные результаты занести в табл. 5.1.
Таблица 5.1
τ |
мс |
|
|
τи |
мс |
|
|
|
мс |
|
|
где τ - номинальное значение длительности импульса;
- погрешность измерения.
Амплитуду импульса измерить аналогично соответствующим измерениям в лабораторной работе № 3. Результаты записать в соответствии с ГОСТ 8.011 -72.
