5.2.4. Задание четвертое
Произвести измерения глубины модуляции по изображению модулированного сигнала на экране осциллографа для заданных значений коэффициента модуляции. Проверку осуществить по схеме рис. 5.11.

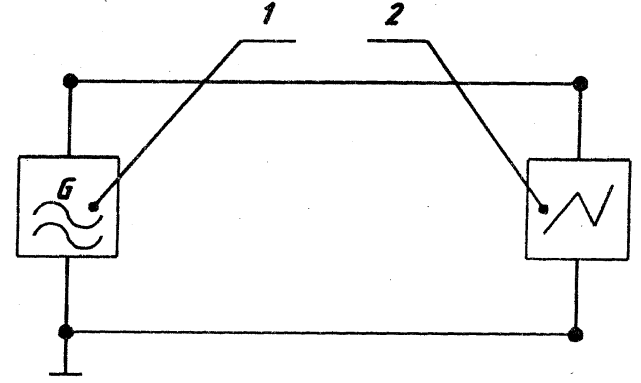

Рис. 5.11. Схема измерений: 1 – высокочастотный генератор, 2 – осциллограф
Методические указания к четвертому заданию
Установить неподвижное изображение на экране осциллографа при нулевом значении глубины модуляции. Потенциометром опорного уровня стрелку индикатора установить на риску «К». При частоте внутренней модуляции высокочастотного генератора 1000Гц с помощью потенциометра «уст.М%», на экране осциллографа получить изображение показанное на рис. 5.12.
Рис. 5.12
Глубину модуляции определить по формуле путем измерения значений А и Б.
Результаты измерений занести в табл. 5.3.
Таблица 5.3
Мном |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
Мизм |
|
|
|
|
|
|
|
|
|
М'изм |
|
|
|
|
|
|
|
|
|
δ% |
|
|
|
|
|
|
|
|
|
δ' % |
|
|
|
|
|
|
|
|
|
Измерить глубину модуляции методом трапеции. Измерение провести по схеме рис. 5.13.

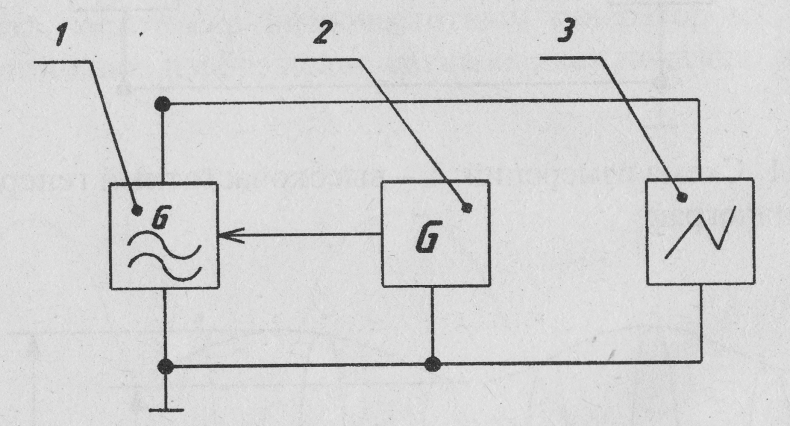

Рис. 5.13. Схема измерений: 1 - высокочастотный генератор, 2 - низкочастотный генератор. 3 - осциллограф
Напряжение с низкочастотного генератора подать одновременно на вход «Внеш. АМ» высокочастотного генератора, при этом переключатель должен находиться в соответствующем положении и на вход X осциллографа. Основной выход высокочастотного генератора соединить со входом Y осциллографа. При положении переключателя «Глубина мод.» в нулевом положении М=0 установить стрелку индикатора высокочастотного генератора на риску «К». С помощью выходного напряжения низкочастотного генератора частота колебаний выбирается равной 200 - 1000Гц. На экране ос-циллографа получается изображение в виде квадрата. Затем меняя положение переключателя «Глубина мод.», осуществить измерение А и Б как показано на рис. 5.14 и произвести расчет по формуле

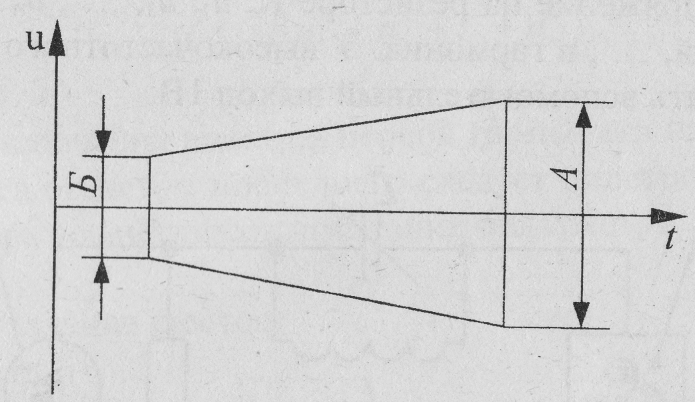

Рис. 5.14
Вычислить относительные погрешности:
.
Результаты измерений и расчетов занести в табл. 5.3.
5.2.5. Задание пятое
Определить коэффициент нелинейных искажений
Методические указания к пятому заданию
Коэффициент нелинейных искажений определить по схеме с заграждающим фильтром L, С0 и рассчитать по формуле
где и - напряжение на резисторе К; и1 и2 ... , ип - напряжения 2-й, 3-й, ... , n гармоник. У высокочастотного генератора использовать вспомогательный выход 1В.
Рис. 5.15. Схема измерения коэффициента нелинейных искажений: 1 - высокочастотный генератор, 2 - милливольтметр

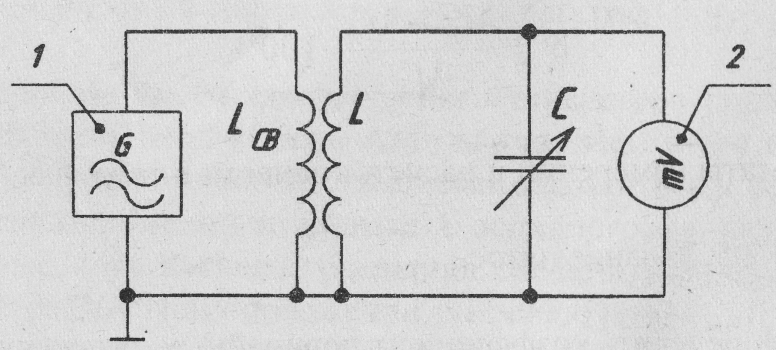

Рис. 5.16
Элементы L, С, и К включить, используя лабораторный стенд. Вначале контур L, С настроить в резонансе по схеме рис. 5.16 при некотором значении С.
Затем не меняя значения С и положения ручки настройки частоты генератора, собрать схему рис. 5.15 и провести два измерения напряжения. Первое и' измеряют при замкнутых зажимах СД схемы рис. 5.15, то есть контур закорочен. Второе и' измерить определяется при разомкнутых зажимах.
С целью исключения влияния первой гармоники на напряжение и' перед отсчетом последнего следует подстроить частоту генератора до минимума показаний вольтметра.
5.2.6. Задание шестое
Произвести измерение частоты пульсаций напряжения источника питания. Составить схему и методику измерений, согласовать с преподавателем. Произвести измерения, результаты записать в соответствии с ГОСТ 8.011-072.
5.3. Содержание отчета и контрольные вопросы по результатам работы
Отчет по каждой лабораторной работе должен содержать: схемы измерений, результаты измерений и расчетов, занесенные в соответствующие таблицы, выводы по каждому лабораторному заданию и быть оформлен как указано в соответствующем разделе лабораторной работы № 1.
При защите отчета по лабораторной работе необходимо уметь отвечать на следующие вопросы:
1. Как измерить длительность импульсов?
2. Как измерить частоту следования импульсов и их скважность?
3. Как измерить длительность переднего и заднего фронта импульсов?
4. Как измерить нелинейность пилообразного напряжения?
5. Как осуществляется установка глубины амплитудной модуляции в высокочастотном генераторе?
6. Как изменится глубина амплитудной модуляции при увеличении уровня несущей в два раза?
7. Возможно ли использование метода «трапеции» при наличии фазового разбаланса в измерительных каналах?
8. Как, при 100% модуляции, выглядит осциллограмма ам-плитудно-модулированного сигнала?
9. Каким методом измерения пользуются при большом и малом уровнях нелинейных искажений?
10. Какой вход осциллографа целесообразно использовать при анализе напряжения пульсаций источников питания?
ЛАБОРАТОРНАЯ РАБОТА № 6
ИЗМЕРЕНИЕ ПАРАМЕТРОВ РАДИОТЕХНИЧЕСКИХ ЦЕПЕЙ
Целями настоящей работы являются:
- приобретение практических навыков проведения прямых и косвенных технических измерений;
- освоение методов измерения основных характеристик электро- и радиотехнических цепей и устройств.
При проведении данной лабораторной работы используются стандартные приборы, входящие в состав лабораторного измерительного стенда. При выполнении измерений необходимы знания и навыки, приобретенные в предшествующих работах.
6.1. Домашние задания и методические указания по их выполнению.
6.1.1. Задание первое
Изучить методы измерения добротности катушек индуктивности и колебательных контуров.
