6. Особенности проектирования гранных протяжек

Расчет гранных протяжек (квадратных, шестигранных и т.п.) производятся в той же последовательности, что и обычных круглых. Однако необходимо учитывать особенности этого типа протяжек при определении припуска под протягивание, подъема на зуб и силы резания. После определения всех конструктивных и геометрических параметров необходимо определить размеры поперечного сечения протяжки.

На режущих зубьях гранных протяжек различают главные и вспомогательные режущие кромки. Главные режущие кромки располагаются на углах зубьев и имеют форму дуг концентрических окружностей, диаметры которых постепенно увеличиваются на величину . Вспомогательные режущие кромки прямолинейны, расстояние между ними одинаково на всех зубьях и определяются по формуле (рисунок 6.1):

(6.1)

где − наибольший размер между гранями протягиваемого отверстия;

δ_s − величина изменения размера между гранями после протягивания: разбивание (-δ_s) или усадка (+δ_s).

Величина разбивания или усадки гранного отверстия δ_s назначается точно так же, как для круглого отверстия.

Для уменьшения трения на плоских сторонах зубьев делают скос под углом 1°, оставляя ленточку шириной 0,8-1,0 мм. Если такой ленточки не сделать, то появится искажение прямых сторон гранного отверстия.

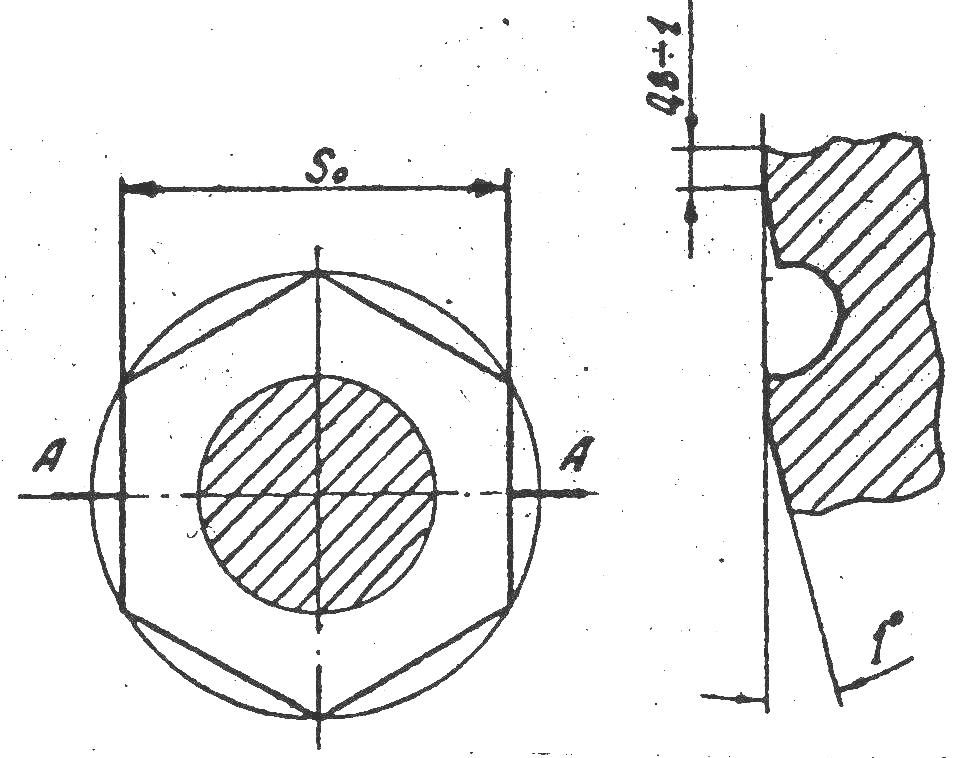

Рис. 6.1. Форма поперечного сечения зуба гранной протяжки

Проектируя гранные протяжки необходимо учитывать, что глубина стружечной канавки не одинакова: на главных (дуговых) режущих кромках она имеет полную глубину, а на вспомогательных – уменьшенную, причем наименьшая глубина канавки будет на середине грани (рисунок 6.2). Возможны случаи, когда на плоских сторонах зубьев канавка совершенно исчезнет, то есть глубина ее станет равной нулю. Это произойдет на тех зубьях, диаметр которых равен или больше величины определяемой по формуле:

(6.2)

где − наименьший размер между гранями протягиваемого отверстия;

− расчетная глубина стружечной канавки (см. подраздел 5.9).

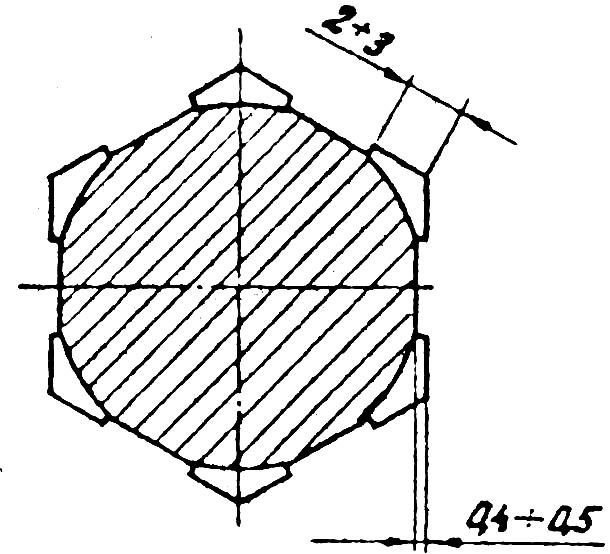

Рис. 6.2. Форма продольных канавок

на зубьях гранной протяжки

Чтобы облегчить движение протяжки такие зубья снабжают продольной канавкой глубиной до 0,5 мм. Обычно канавки делают, начиная с того зуба, ширина грани на котором более 6 мм, и далее на всех режущих и калибрующих зубьях.

7. Особенности проектирования шпоночных протяжек

Определение конструктивных и геометрических параметров шпоночных протяжек производится в той же последовательности, что и обычных круглых. При этом, учитывая, что шпоночные протяжки являются протяжками одностороннего резания, необходимо обратить внимание на особенности определения припуска под протягивание, наибольшей силы протягивания, выбора формы и размера хвостовика, определения размеров режущих и калибрующих зубьев. Затем определяются размеры поперечного сечения протяжки.

Ширина режущей части протяжки , с учетом разбивки, определяется по формуле (рис.7.1):

,

(7.1)

где - наибольшая ширина шпоночного паза в отверстии.

Протяжки, предназначенные для обработки пазов шириной от 3 до 10 мм включительно, следует проектировать с утолщенным телом. Ширина тела такой протяжки подсчитывается по формуле:

.

(7.2)

Высота заплечиков должна быть такой, чтобы при полном стачивании протяжки уголки заплечиков не задевали заготовки. Учитывая это условие, высота заплечиков определяется по формуле:

,

(7.3)

где - глубина стружечной канавки режущих зубьев.

Для протяжек с утолщенным телом необходимо определить высоту утолщенного тела . Эта высота принимается одинаковой по всей длине протяжки и подсчитывается по формуле:

(7.4)

где − высота хвостовика;

− высота заплечика.

С целью уменьшения трения на боковых сторонах зубьев протяжки делается поднутрение (рисунок 7.1), или предусматриваются лыски (рисунок 7.2).

Поднутрение можно делать как на протяжках прямоугольного сечения, так и на протяжках с утолщенным телом. Величина угла поднутрения принимается равной 1-3°, причем у вершины зуба оставляют ленточку f шириной 0,8-1,0 мм.

У протяжек прямоугольного сечения вместо поднутрения могут делаться лыски. Глубина лыски а принимается равной 0,05-0,10 мм. Длина лыски подсчитывается по формуле:

,

(7.5)

где − шаг режущих зубьев.

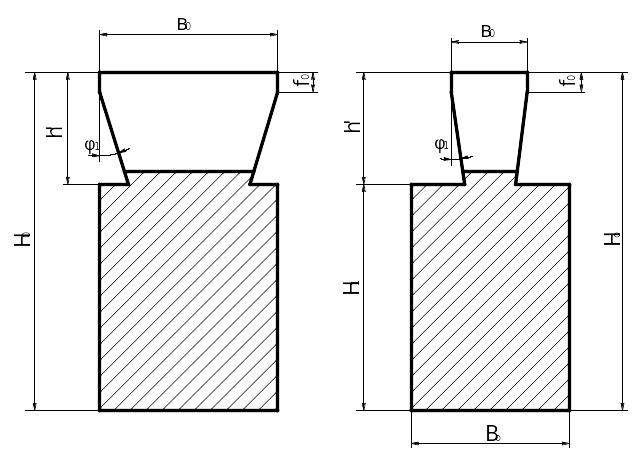

Рис. 7.1. Форма поперечного сечения шпоночной протяжки

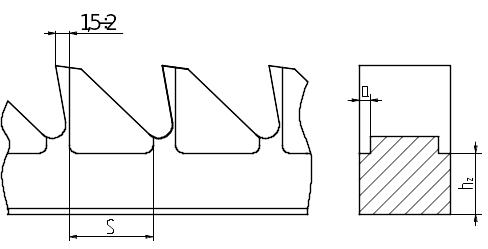

Рис. 7.2. Форма лысок на зубьях шпоночной протяжки

Лыска располагается так, что её передний торец отстоит от режущей кромки на 1,5-2,0 мм, а задний – не доходит до передней грани следующего зуба на 1,0 мм (см. рисунок 7.2). Высота h от нижней опорной плоскости протяжки до лыски определяется по формуле:

,

(7.6)

где − высота хвостовика, мм;

− глубина стружечной канавки.
