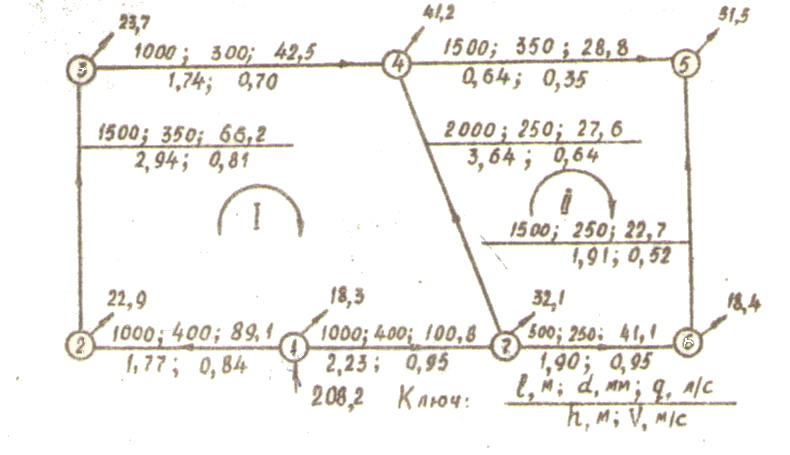

Расчетная схема водопроводной сети с окончательно распределенными расходами при максимальном хозяйственно-производственном водопотреблении показана на рис 3.5.
Рис. 3.5. Расчетная схема водопроводной сети с окончательно распределенными расходами при хозяйственно-производственном водопотреблении.

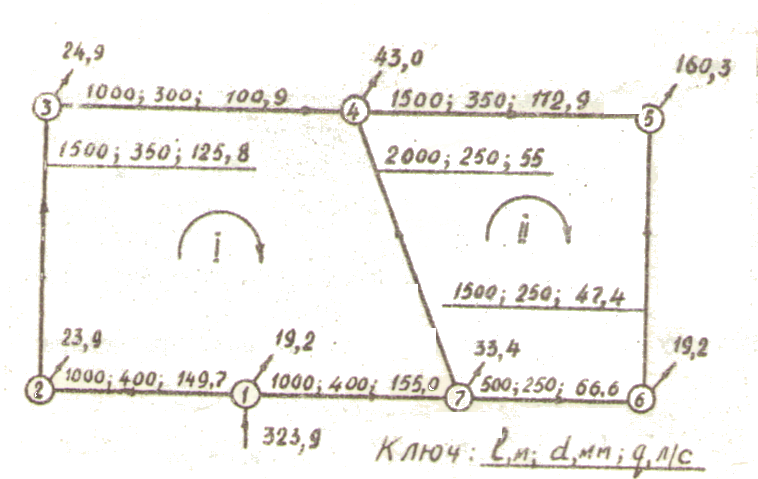

Увязка водопроводной сети при пожаре. Предварительное распределение расходов воды по участкам водопроводной сети при пожаре выполнено в пункте 6 раздела 3. Расчетная схема показана на рис. 3.6. Увязка сети при пожаре выполняется так же, как это было сделано при максимальном хозяйственно-производственном водопотреблении.
Рис. 3.6. Расчетная схема водопроводной сети с предварительно распределенными расходами при пожаре.
Таблица 7.
Увязка сети при максимальном хозяйственно-производственном водопотреблении
Номер кольца |
Участок сети |
Длина, l, м |
Расчетный внутренний диаметр, d, м |
Расход воды Q, л/с |
Скоростьv, м/с |
Гидравлический уклон i |
Потери напора, h, м |
Первое исправление |
||||||
h/q |
∆q |
Q/ |
V/ |
i |
h/ |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|
1 |
1-2 |
1000 |
0,368 |
100 |
0,94 |
2,19 |
2,19 |
0,0219 |
- 4,7 |
95,3 |
0,896 |
|
2,01 |
|
2-3 |
1500 |
0,322 |
77,1 |
0,947 |
2,60 |
3,9 |
0,0506 |
- 4,7 |
72,4 |
0,889 |
|
3.47 |
||
3-4 |
1000 |
0,279 |
53,4 |
0,873 |
2,65 |
2,65 |
0,0496 |
- 4,7 |
48,7 |
0,797 |
|
2,24 |
||
4-7 |
2000 |
0,235 |
30 |
0,692 |
2,13 |
- 4,25 |
0,1417 |
4,7-8,6 |
26,1 |
0,602 |
|
- 3,29 |
||
7-1 |
1000 |
0,368 |
89,9 |
0,845 |
1,80 |
- 1,8 |
0,0200 |
4,7 |
94,6 |
0,889 |
|
- 1,98 |
||
|
||||||||||||||
2 |
4-5 |
1500 |
0,322 |
42,1 |
0,517 |
0,85 |
1,28 |
0,0304 |
- 8,6 |
33,5 |
0,411 |
|
0,84 |
|
5-6 |
1500 |
0,235 |
9,4 |
0,217 |
0,25 |
- 0,38 |
0,0404 |
8,6 |
18 |
0,415 |
|
- 1,25 |
||
7-6 |
500 |
0,235 |
27,8 |
0,641 |
1,85 |
- 0,92 |
0,0331 |
8,6 |
36,4 |
0,839 |
|
- 1,52 |
||
7-4 |
2000 |
0,235 |
30 |
0,692 |
2,12 |
4,25 |
0,1417 |
- 8,6+4,7 |
26,1 |
0,602 |
|
3,29 |
||
|
||||||||||||||
