Цель работы: изучить универсальный JK-триггер, изучить основные свойства и особенности применения триггеров. Исследовать и изучить метод синтеза узлов, выполненных на базе триггеров – счетчиков различных типов, регистров, распределителей импульсов.
Программа работы.
1. Проверить работу JK-триггера в пошаговом режиме, и снять его таблицу состояний.
2. Исследовать свойства триггера. Результаты представить в виде диаграмм.
3. Собрать на базе ИМС КР1533ТВ9 схемы D-и T- триггеров. Представить в виде таблицы результаты пошаговой работы триггеров.
Ход работы.
1. Исследование пошагового режима работы JK-триггера.

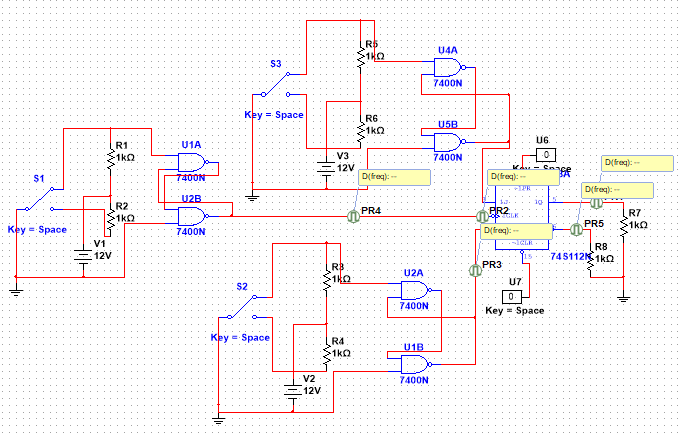

Рис 1.1. JK-триггер.
Таблица 1. Таблица инстинности
С |
J |
K |
Qn |
Q(n+1) |
Режим |
0 |
0 |
0 |
0 |
0 |
хранение |
1 |
1 |
||||
0 |
0 |
1 |
0 |
0 |
|
1 |
1 |
||||
0 |
1 |
0 |
0 |
0 |
|
1 |
1 |
||||
0 |
1 |
1 |
0 |
0 |
|
1 |
1 |
||||
1 |
0 |
0 |
0 |
0 |
|
1 |
1 |
||||
1 |
0 |
1 |
0 |
0 |
запись 0 |
1 |
0 |
||||
1 |
1 |
0 |
0 |
1 |
запись 1 |
1 |
1 |
||||
1 |
1 |
1 |
0 |
1 |
Переключение (счёт режим триггера) |
1 |
0 |

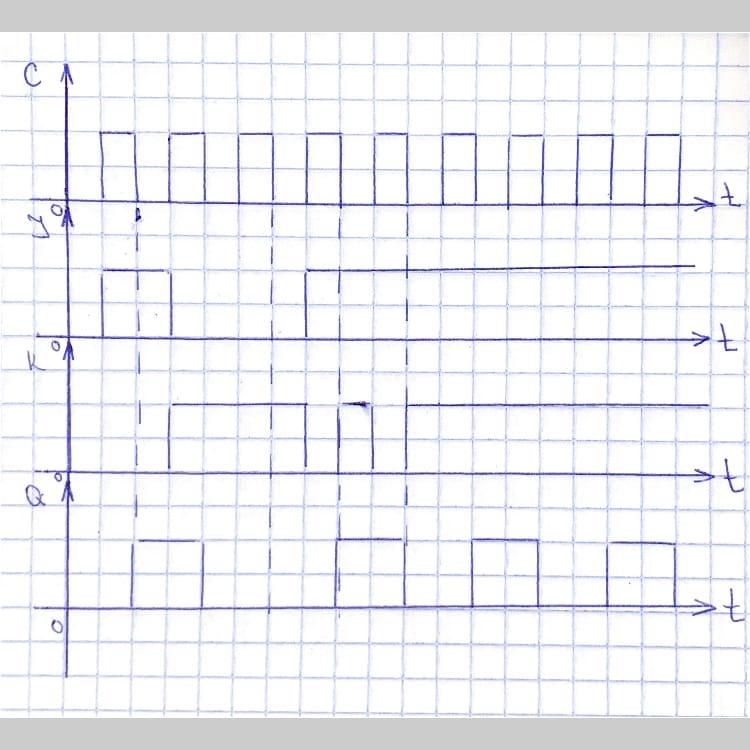

Рис.1.2. Диаграмма работы JK–триггера.
Принцип работы триггера: Когда на J и K входы подается лог.1 состояние выхода меняется на противоположное, число импульсов на выходе будет в 2 раза меньше. В отличие от RS-триггера, при J=K=1 триггер не перестает работать (эта комбинация поданных сигналов не является запрещенной, т.к. у JK – триггера есть дополнительные связи вход-выход через элементы И-НЕ).
2. Исследование пошагового режима работы JK–триггера на базе Т–триггера.

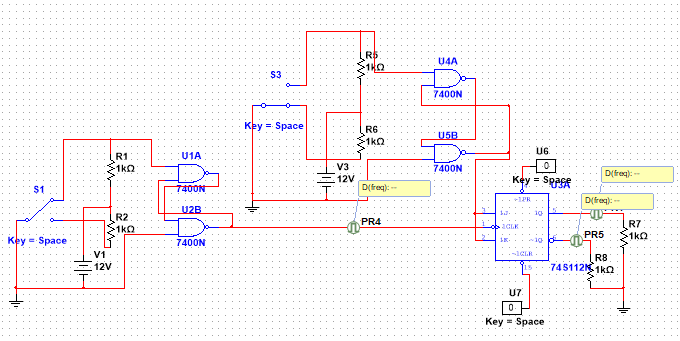

Рис.2.1. JK–триггер на базе Т–триггера.

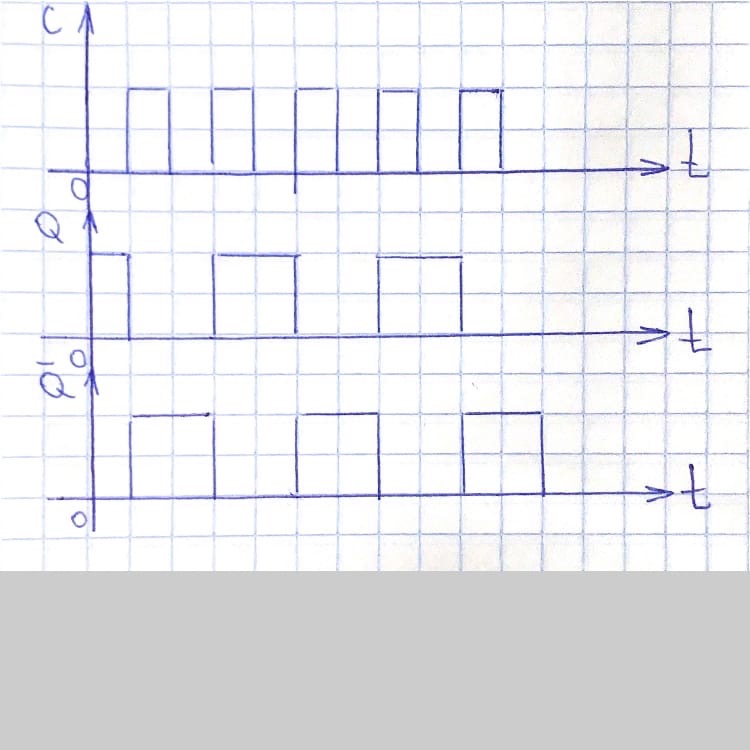

Рис.2.2. Диаграмма работы JK–триггера на базе Т–триггера.
Принцип работы триггера: Т-триггер осуществляет деление частоты следования входного импульса в два раза. Переключение триггера осуществляется перепадом входного сигнала.
3. Исследование пошагового режима работы JK–триггера на базе D–триггера.

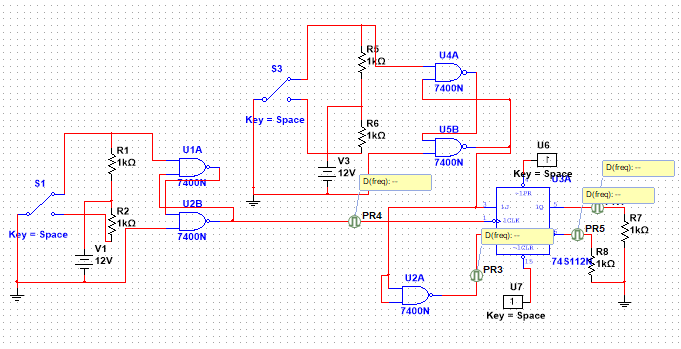

Рис.3.1. JK-триггер на базе D-триггера.
Таблица 2. Таблица истинности
С |
D |
Qn |
Q(n+1) |
Режим |
0 |
0 |
0 |
0 |
хранение |
1 |
1 |
|||
0 |
1 |
0 |
0 |
|
1 |
1 |
|||
1 |
0 |
0 |
0 |
запись 0 |
1 |
0 |
|||
1 |
1 |
0 |
1 |
запись 1 |
1 |
1 |

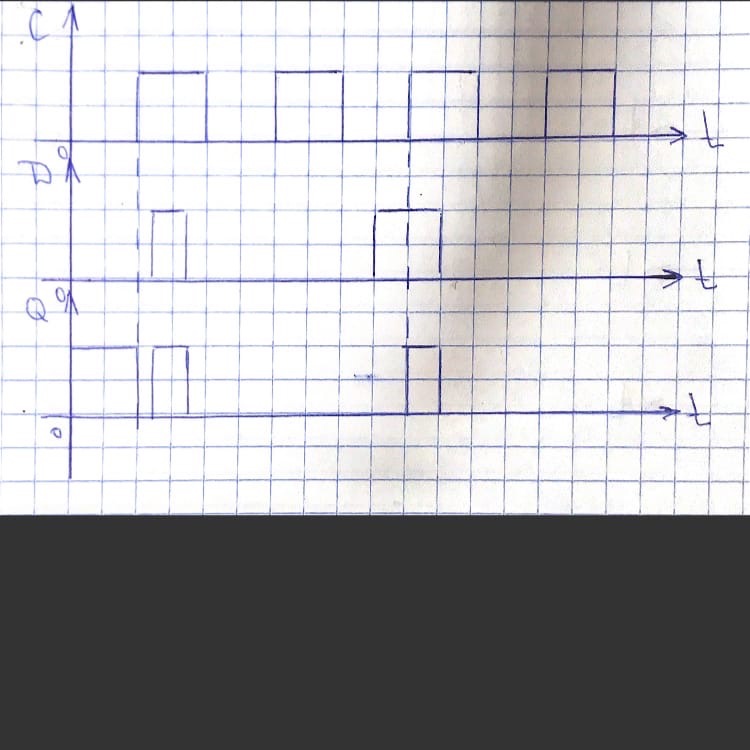

Рис.3.2. Диаграмма работы JK-триггер на базе D-триггера.
Принцип работы триггера: D-триггер предназначен для задержки логического сигнала. Триггер повторяет значение сигнала, которое было задано на входе в предшествующий момент времени (Qn) c задержкой в один такт максимум.
В момент времени t1-t2 триггер работает в режиме «Запись 0». Затем, в момент времени t2-t3, триггер переходит в «Запись 1», т.к. на C и D была подана лог.1. Далее, в момент t3-t4, происходит запись 0 c последующим хранением поданного сигнала. В момент t4-t5 триггер работает в режиме «Запись 1». После t5 триггер сначала записывает 0, потом переходит в режим хранения.
Вывод: в ходе лабораторной работы были изучены свойства прозрачности триггеров. При выполнении было определено, что JK-триггер является непрозрачным. Также были исследованы в пошаговом режиме D- и JK-триггеры. Теоритические данные (таблицы истинности) о работе совпали c экспериментальными.
