ЛР6 ИССЛЕДОВАНИЕ ОДНОПОЛУПЕРИОДНОГО НЕУПРАВЛЯЕМОГО ВЫПРЯМИТЕЛЯ

МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

Федеральное государственное автономное образовательное учреждение

высшего образования

«НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ

ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»

Инженерная школа неразрушающего контроля и безопасности

Отделение электронной инженерии

12.03.04 «Биотехнические системы и технологии»

ЛАБОРАТОРНАЯ РАБОТА №6

по дисциплине

Электроника 2.2.

ИССЛЕДОВАНИЕ ОДНОПОЛУПЕРИОДНОГО

НЕУПРАВЛЯЕМОГО ВЫПРЯМИТЕЛЯ

Выполнил:

Студент _____________

Проверил:

Канд. тех. наук,

доцент ОЭИ ИШНКБ _________________ В.В. Гребенников

Томск – 2021

Цель работы:

Ознакомиться с применением выпрямительных диодов в неуправляемых выпрямителях.

Ход работы

1. Экспериментальное исследование однополупериодного выпрямителя на диоде.

а)

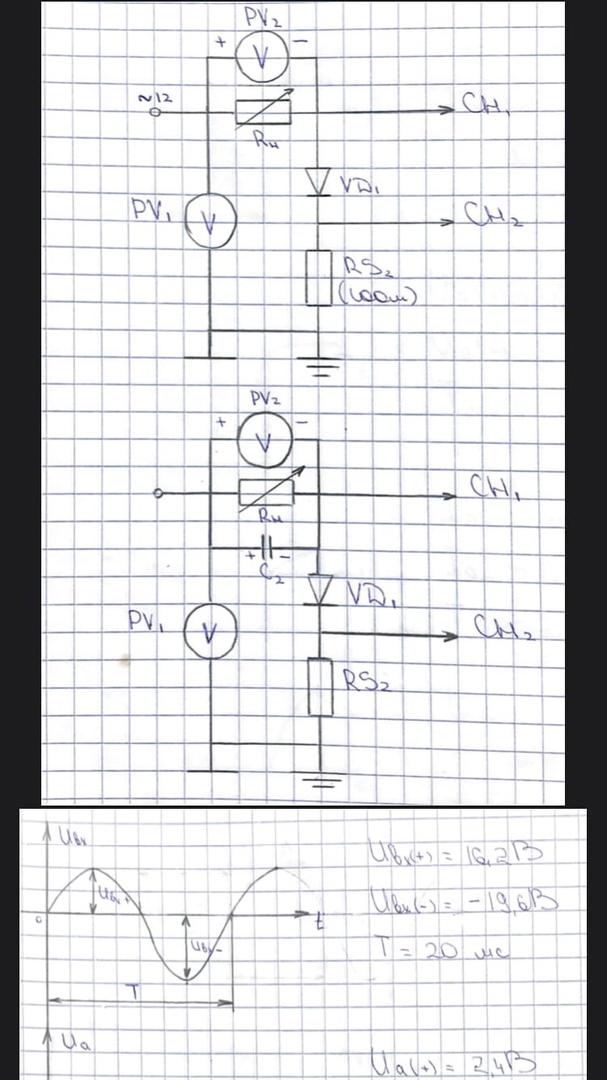

Рис.1. Схема выпрямителя

б) Полученные осциллограммы

в) Отношение U_н к U_⁓

г) Включение в схему конденсатора С₂║R₄

Рис.2. Экспериментальная схема с С₂

Полученные осциллограммы
