ЛР5 ИССЛЕДОВАНИЕ КОМПАРАТОРОВ. ИССЛЕДОВАНИЕ МУЛЬТИВИБРАТОРА НА ОУ

МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

Федеральное государственное автономное образовательное учреждение

высшего образования

«НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ

ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»

Инженерная школа неразрушающего контроля и безопасности

Отделение электронной инженерии

12.03.04 «Биотехнические системы и технологии»

ЛАБОРАТОРНАЯ РАБОТА №5

по дисциплине

Электроника 2.2.

ИССЛЕДОВАНИЕ КОМПАРАТОРОВ. ИССЛЕДОВАНИЕ МУЛЬТИВИБРАТОРА НА ОУ

Выполнил:

Студент _____________

Проверил:

Канд. тех. наук,

доцент ОЭИ ИШНКБ _________________ В.В. Гребенников

Томск – 2021

Цель работы: Изучение схем включения операционных усилителей в качестве двухвходовых обычных и регенеративных компараторов Изучение схем включения и характеристик симметричного мультивибратора, выполненного на базе операционного усилителя (ОУ).

Программа работы.

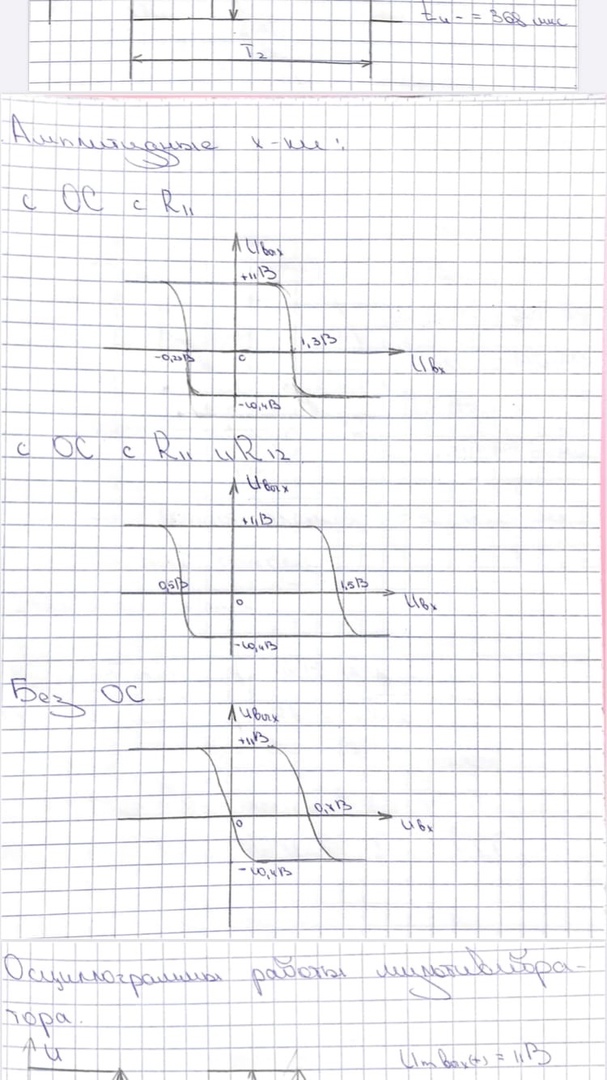

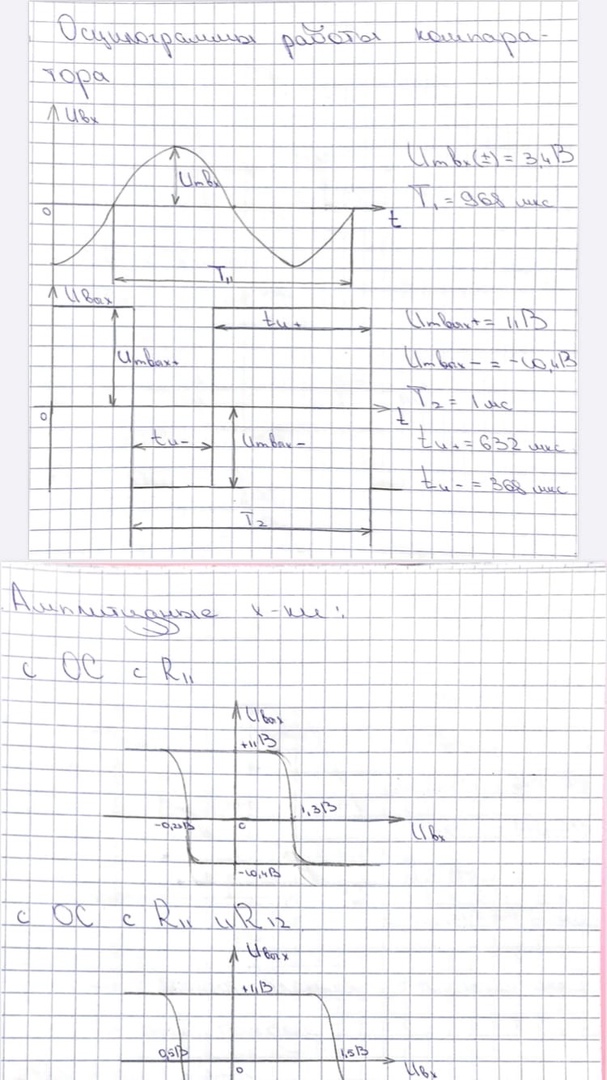

1. Исследовать двухвходовый компаратор и регенеративный компаратор с ПОС (триггер Шмидта). Снять амплитудные характеристики и осциллограммы (U_вх, U_оп, U_вых).

2. Исследовать симметричный мультивибратор: снять осциллограммы, исследовать влияние RP3, R11(R12), C5(C6)

Ход работы

1. Исследование двухвходового компаратора и регенеративного компаратора с ПОС.

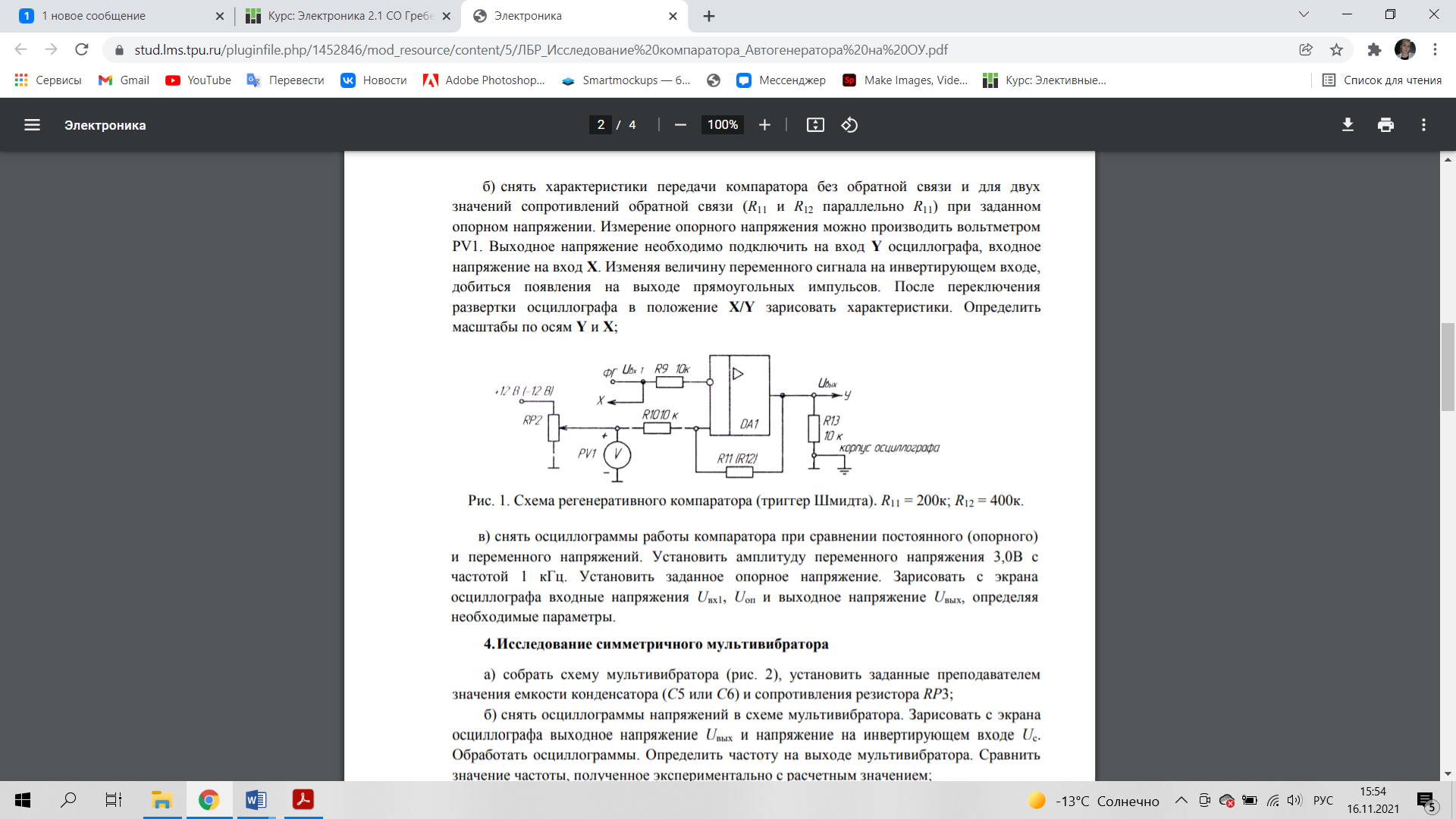

Рис. 1. Схема регенеративного компаратора (триггер Шмидта). R11 = 200к; R12 = 400к.

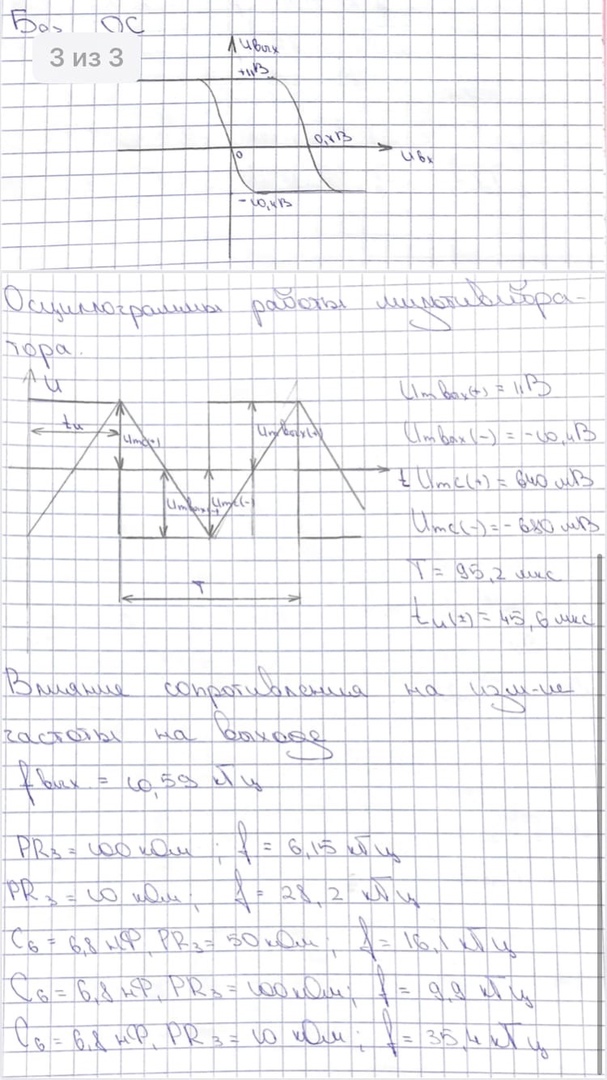

2. Исследование симметричного мультивибратора

Рис. 2. Схема автоколебательного мультивибратора. С5 = 10нФ, С6 = 6,8нФ, RP3 = 50к, R12 = 400к

Вывод:

При увеличении сопротивления в цепи ОС регенеративного компаратора ширина петли гистерезиса изменяется скачкообразным образом.

При увеличении сопротивления ООС частота уменьшается. При увеличении сопротивления ПОС частота увеличивается.

При увеличении сопротивления ОС увеличивается U порога переключения т.к. выходное U сумматора должно равняться 0.
