ЛР1 ИЗУЧЕНИЕ БАЗОВЫХ ЛОГИЧЕСКИХ ЭЛЕМЕНТОВ И УСТРОЙСТВ НА ИХ ОСНОВЕ
.docxМИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное автономное образовательное учреждение
высшего образования
«НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ
ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
Инженерная школа неразрушающего контроля и безопасности
Отделение электронной инженерии
12.03.04 «Биотехнические системы и технологии»
ЛАБОРАТОРНАЯ РАБОТА №1
по дисциплине
Электроника 2.2.
ИЗУЧЕНИЕ БАЗОВЫХ ЛОГИЧЕСКИХ ЭЛЕМЕНТОВ И УСТРОЙСТВ НА ИХ ОСНОВЕ
Выполнил:
Студент группы _____________
Проверил:
Канд. тех. наук,
доцент ОЭИ ИШНКБ _________________ В.В. Гребенников
Томск - 2021
Цель работы
Знакомство с основными логическими функциями и реализующими их элементами, развитие навыков в составлении уравнений, описывающих логические узлы, их минимизации и синтеза схем с конкретным назначением.
Предварительное задание

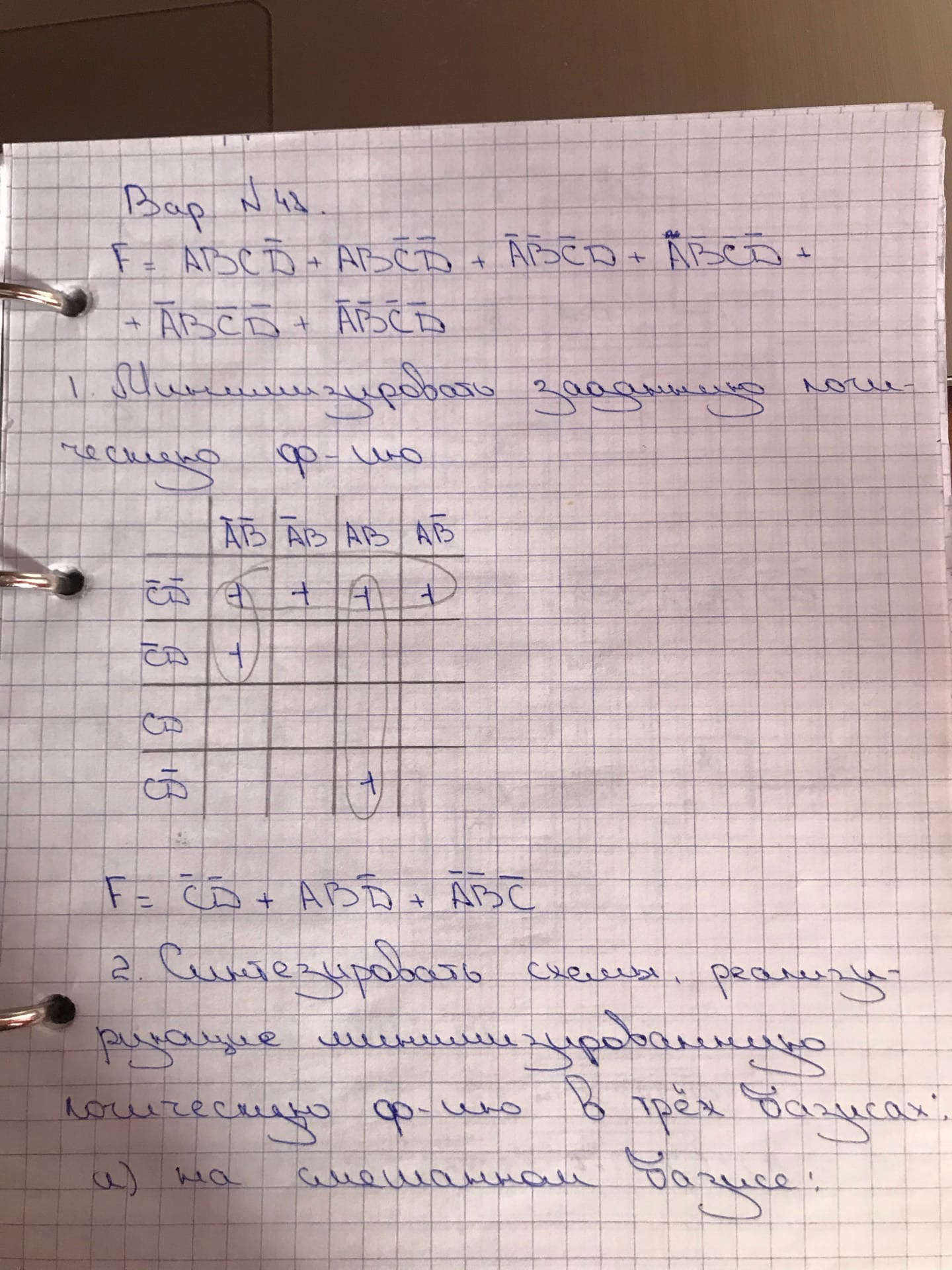

1. Провести минимизацию функции
2. Таблица истинности и теоретическая диаграмма процесса
|
A |
B |
C |
D |
F |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
0 |
1 |
1 |
2 |
0 |
0 |
1 |
0 |
0 |
3 |
0 |
0 |
1 |
1 |
0 |
4 |
0 |
1 |
0 |
0 |
1 |
5 |
0 |
1 |
0 |
1 |
0 |
6 |
0 |
1 |
1 |
0 |
0 |
7 |
0 |
1 |
1 |
1 |
0 |
8 |
1 |
0 |
0 |
0 |
1 |
9 |
1 |
0 |
0 |
1 |
0 |
10 |
1 |
0 |
1 |
0 |
0 |
11 |
1 |
0 |
1 |
1 |
0 |
12 |
1 |
1 |
0 |
0 |
1 |
13 |
1 |
1 |
0 |
1 |
0 |
14 |
1 |
1 |
1 |
0 |
1 |
15 |
1 |
1 |
1 |
1 |
0 |

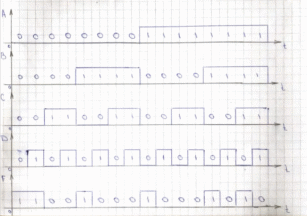

Рис.1. Теоретическая диаграмма БФ
Программа работы
Собрать вариант логической функции (рис.2.)
Убедиться в правильности работы логической функции. Сравнить экспериментальную осциллограмму с теоретической диаграммой.

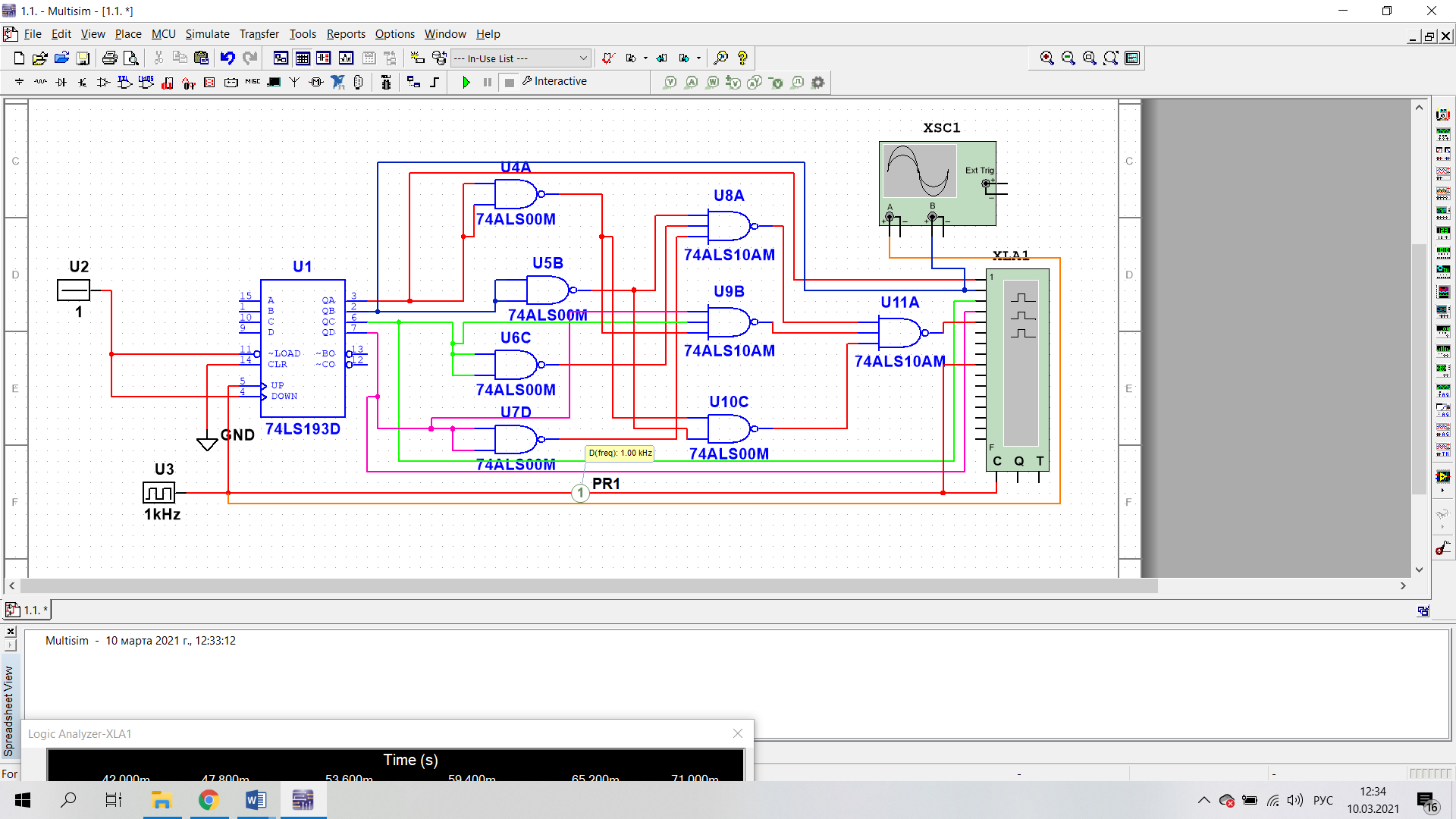

Рис.2. Логическая схема
`
Рис.3. Экспериментальная осциллограмма БФ
Вывод:
В ходе лабораторной работы была собрана схема минимизированной БФ на основе двойного счетчика 74LS193D и логических элементов 74AS00M, 74ALS00M, 74ALS10AM. По окончании работы экспериментальная осциллограмма совпала c теоретической диаграммой БФ, которая представлена в предварительном задании. На основании полученных результатов можно сделать вывод, что БФ минимизирована верно, схема установки собрана правильно.
