ЛР4 ИССЛЕДОВАНИЕ УСИЛИТЕЛЬНОГО КАСКАДА НА БИПОЛЯРНОМ ТРАНЗИСТОРЕ
.docxМИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное автономное образовательное учреждение
высшего образования
«НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ
ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
Инженерная школа неразрушающего контроля и безопасности
Направление: 12.03.04 «Биотехнические системы и технологии»
Обеспечивающее подразделение: Отделение электронной инженерии
ОТЧЕТ
ПО ЛАБОРАТОРНОЙ РАБОТЕ №4
дисциплина "Электроника 1.2"
ИССЛЕДОВАНИЕ УСИЛИТЕЛЬНОГО КАСКАДА НА
БИПОЛЯРНОМ ТРАНЗИСТОРЕ
Выполнил:
Студент группы _________________
Проверил:
Канд. тех. наук, доцент ОЭИ ИШНКБ _________________ В.В. Гребенников
Томск - 2020
Цель работы:
Изучение характеристик, параметров и режимов работы усилительного каскада на биполярном транзисторе, включенном по схеме с общим эмиттером.
Программа работы:
1. Получение входных и выходных характеристик биполярного транзистора ВС639
2. Измерение обратного тока коллектора
3. Расчет типового резистивно-емкостного усилительного каскада
4. Исследование усилительного каскада на постоянном токе
5. Исследование усилительного каскада на переменном токе
Ход работы:
1. Снятие ВАХ биполярного транзистора
1.1. Снятие входной ВАХ характеристики биполярного транзистора при постоянном напряжении UКЭ=12 В
Iб, мкА |
1,91 |
9,9 |
14,2 |
27,8 |
32,4 |
55,7 |
103 |
156 |
204 |
252 |
307 |
358 |
394 |
Uбэ,мВ |
531 |
550 |
556 |
568 |
572 |
583 |
597 |
606 |
613 |
618 |
624 |
628 |
630 |

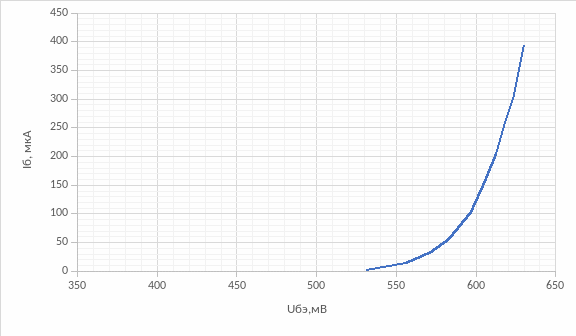

Рис.1.1. Входная характеристика
1.2. Снятие выходной ВАХ характеристики биполярного транзистора при постоянном токе базы с использованием инструмента IV ANALIZER

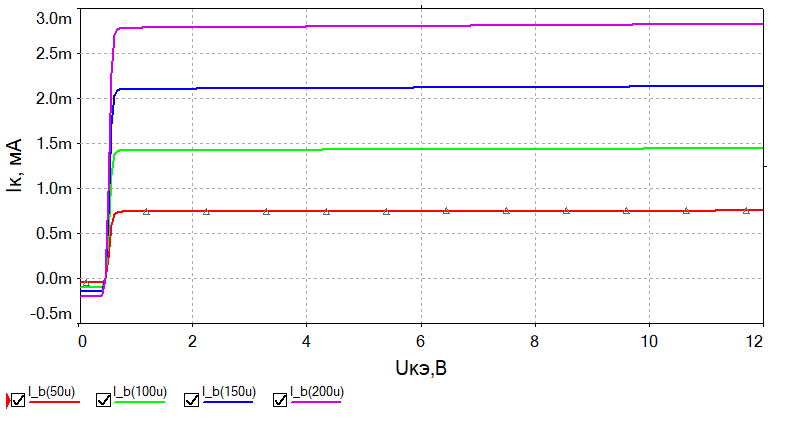

Рис.1.2. Семейство выходных характеристик
2. Измерение обратного тока коллектора
Обратный ток коллектора составил 4 мкА.
3. Расчет типового резистивно-емкостного усилительного каскада
Рис.3.1. Входная ВАХ
Рис.3.2. Выходная ВАХ

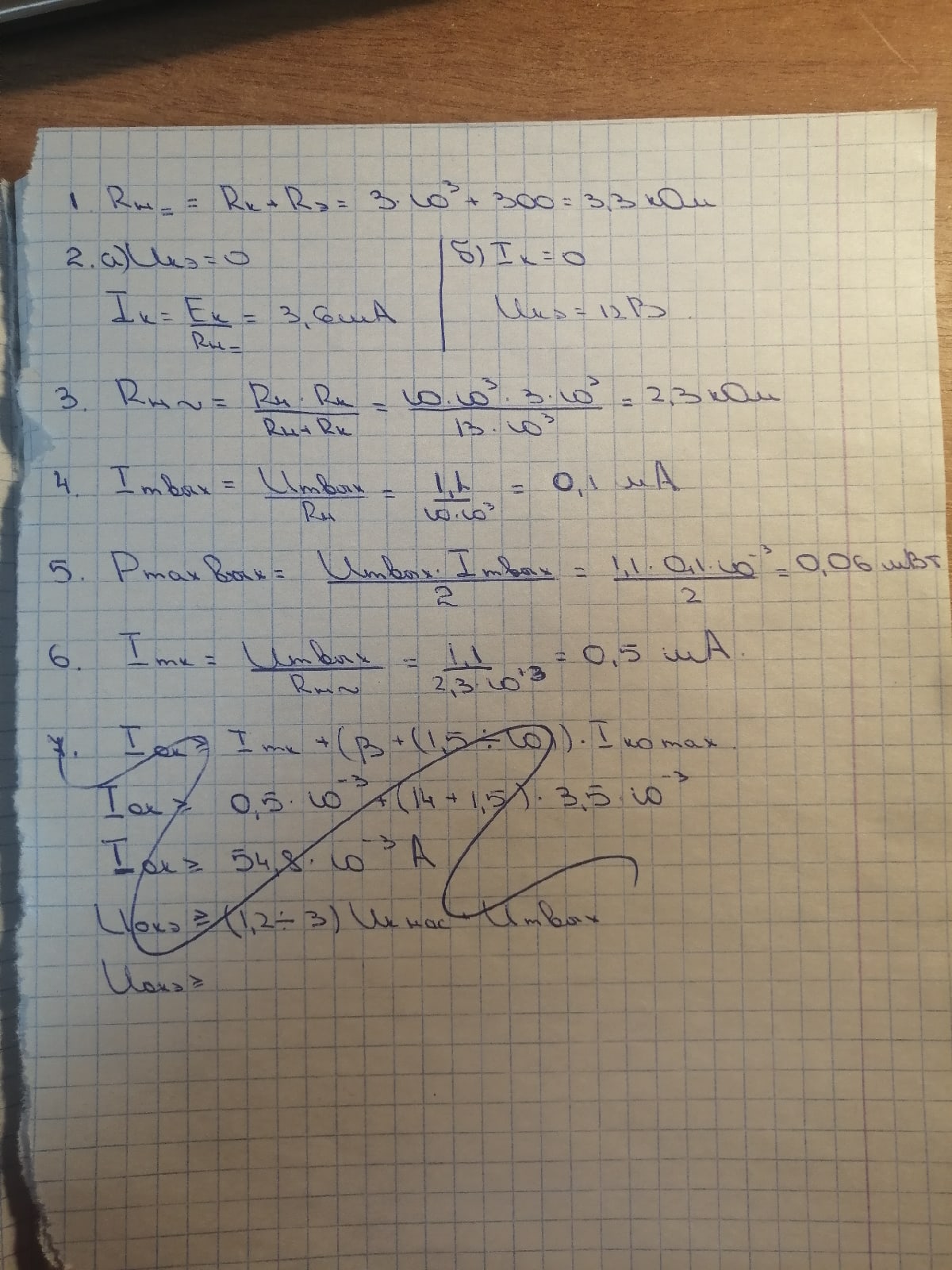

Сопротивление нагрузки по постоянному току:

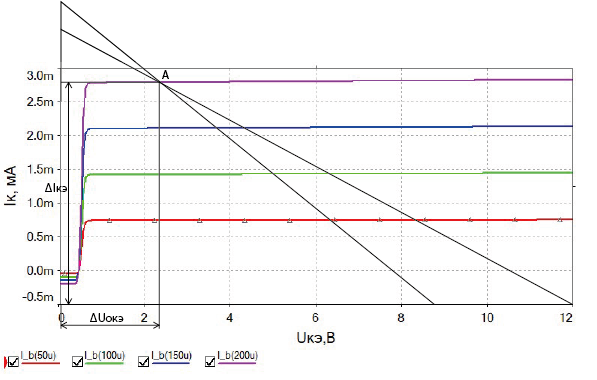

Построение нагрузочной прямой по постоянному току:
Сопротивление нагрузки каскада по переменному току:
Амплитуда тока нагрузки:
Максимально возможная выходная мощность, которую обеспечивает каскад на заданной нагрузке без заметных искажений сигнала:
Амплитуда переменной составляющей коллекторного тока:
Требования к положению рабочей точки:
Ток покоя коллектора:
Напряжение покоя коллектора:
Координаты рабочей точки А в режиме покоя:
Координаты рабочей точки на входной характеристике транзистора:
Построение нагрузочной прямой по переменному току:
Максимальный и минимальный токи транзистора:

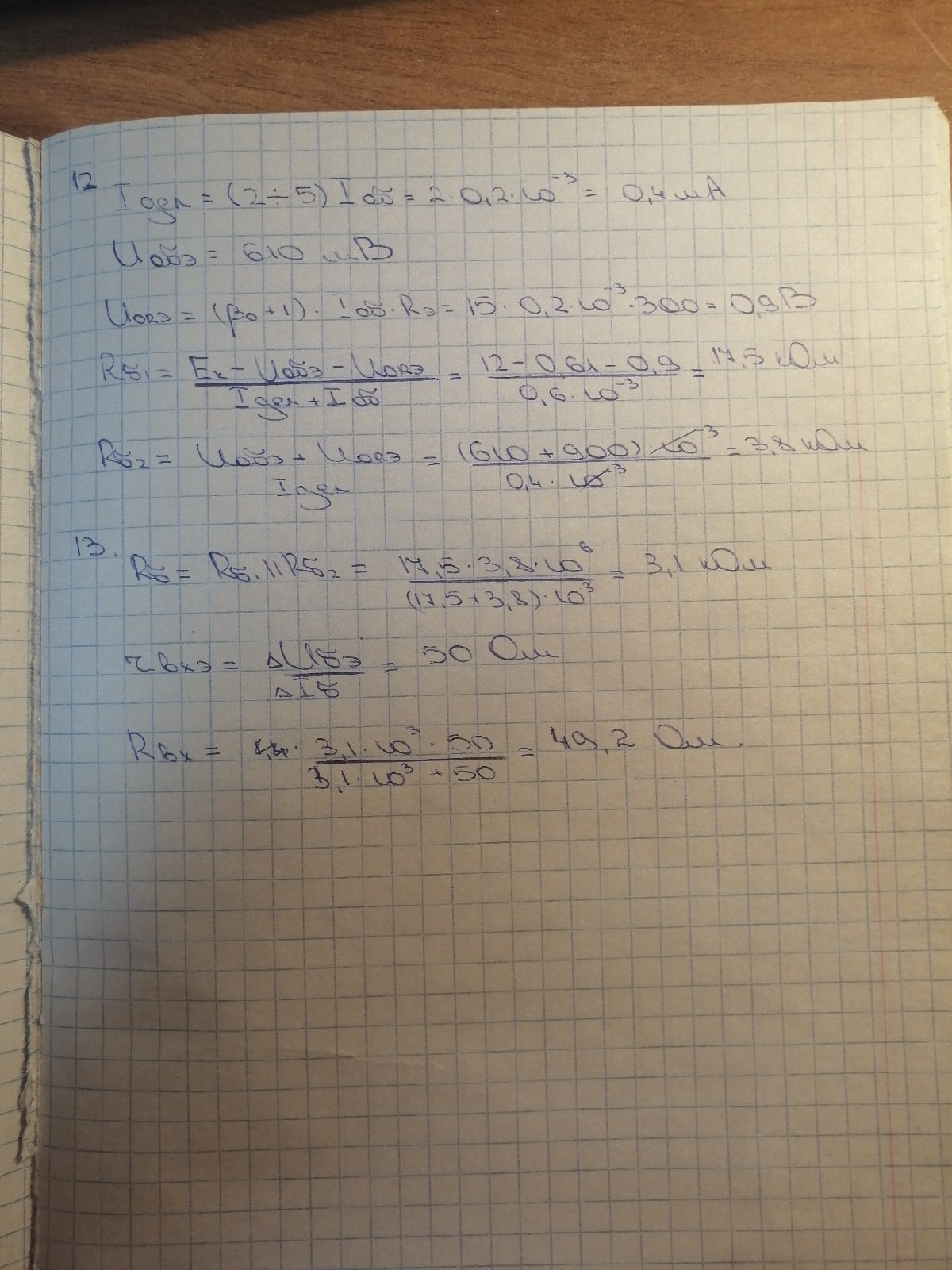

Сопротивление резисторов базового делителя:
Входное сопротивление каскада:

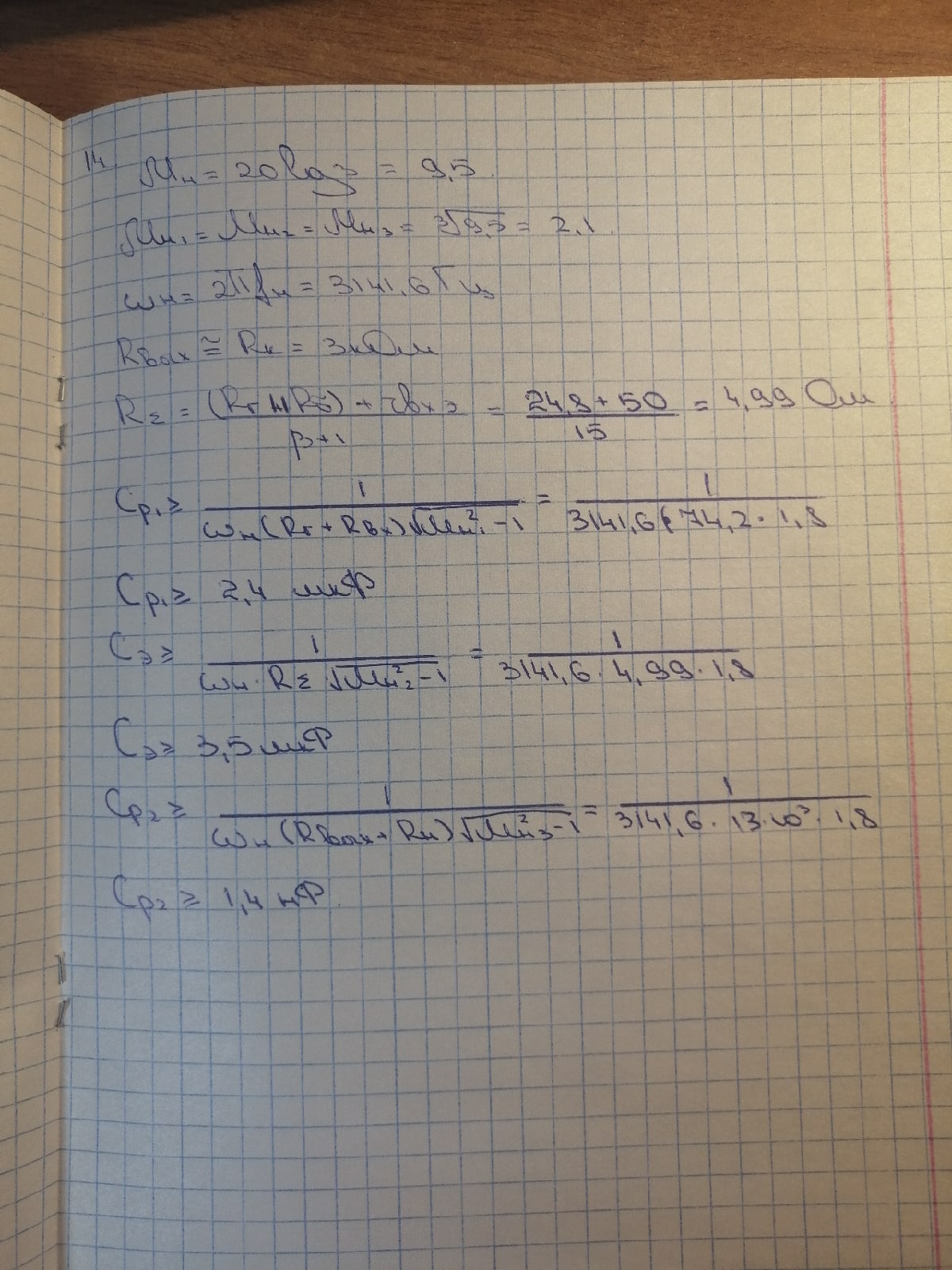

Расчет емкостей навесных конденсаторов и коэффициента частотных искажений на нижней граничной частоте:
Определение требований к частотным свойствам транзистора:

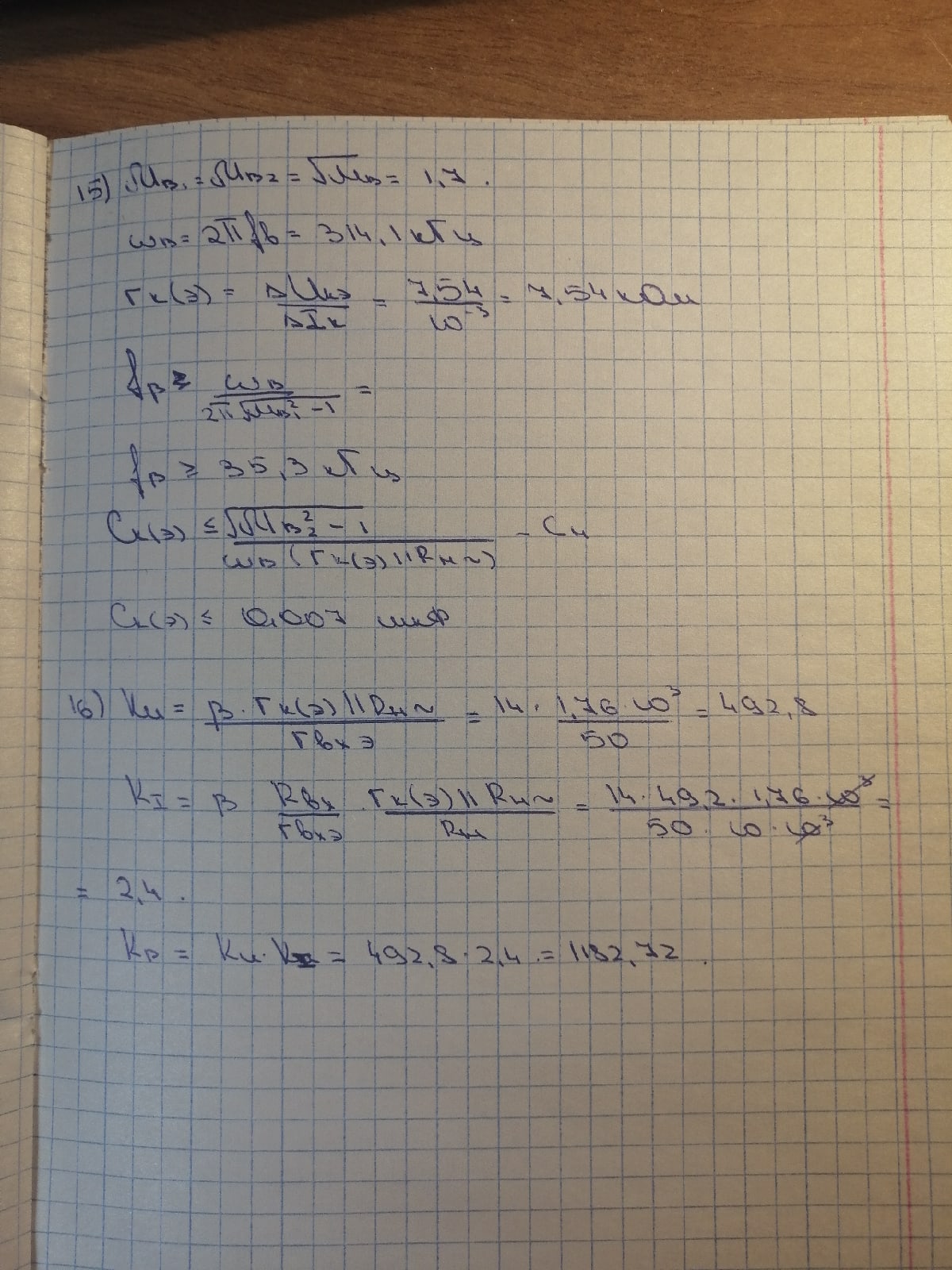

Коэффициенты усиления усилителя:
4. Исследование усилительного каскада на постоянном токе

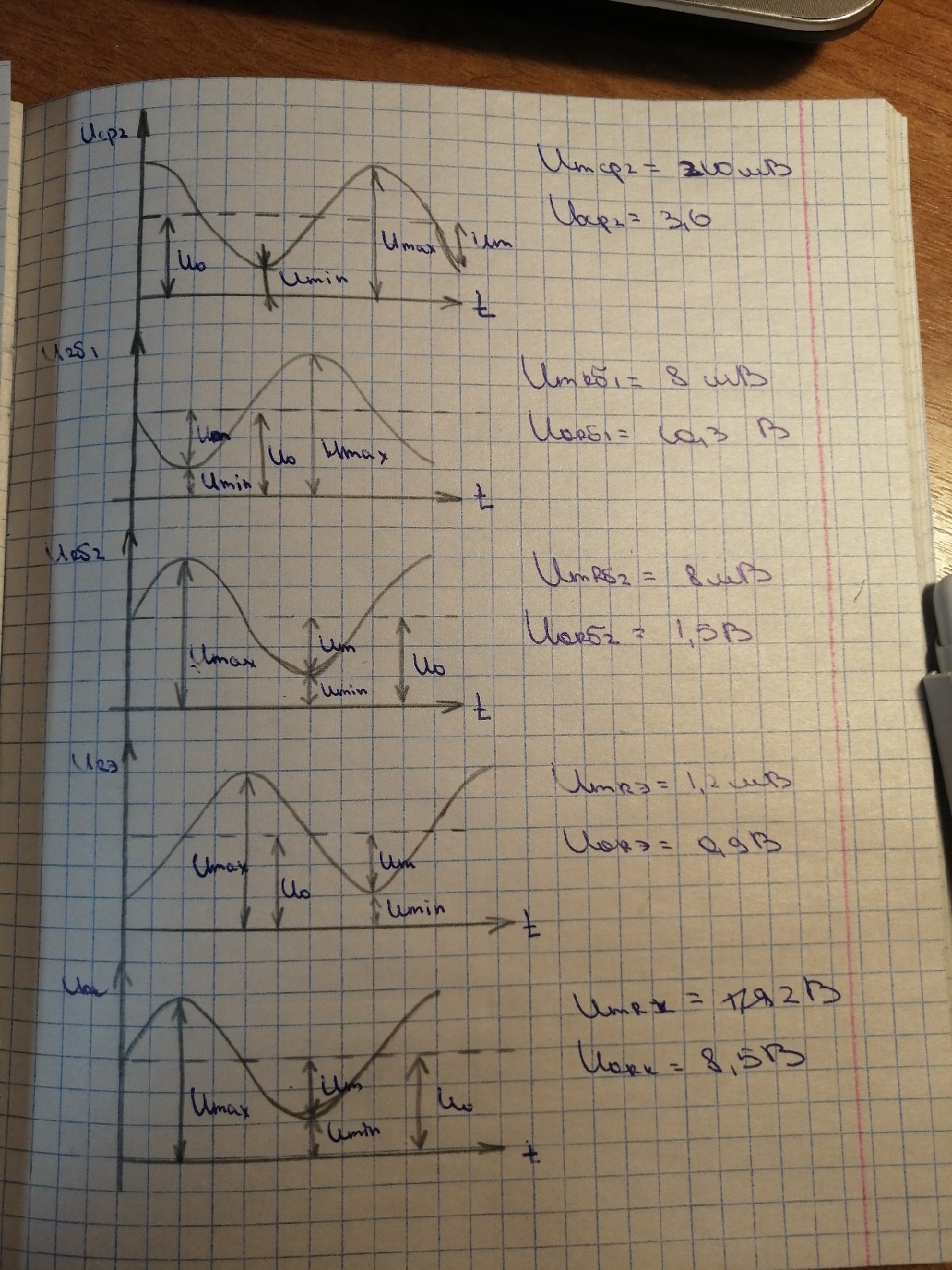

4.1. Снятие с помощью вольтметра и амперметра параметров каскада
I0б=198мкА; I0к=2,76мА; Eк=12В; U0кэ=2,3В; U0бэ=612мВ; U0Rк=8,29В; U0Rб1=10,5В; U0Rб2=1,5В; Cp1=2,49мкФ; Cp2=1,4нФ; Cэ=3,5мкФ.
β=
4.2. Вычисление погрешностей
σ =
σ =
σ =
σ =
σ =
σ =
σ =
σ =
σ =
5.Исследование усилительного каскада на переменном токе

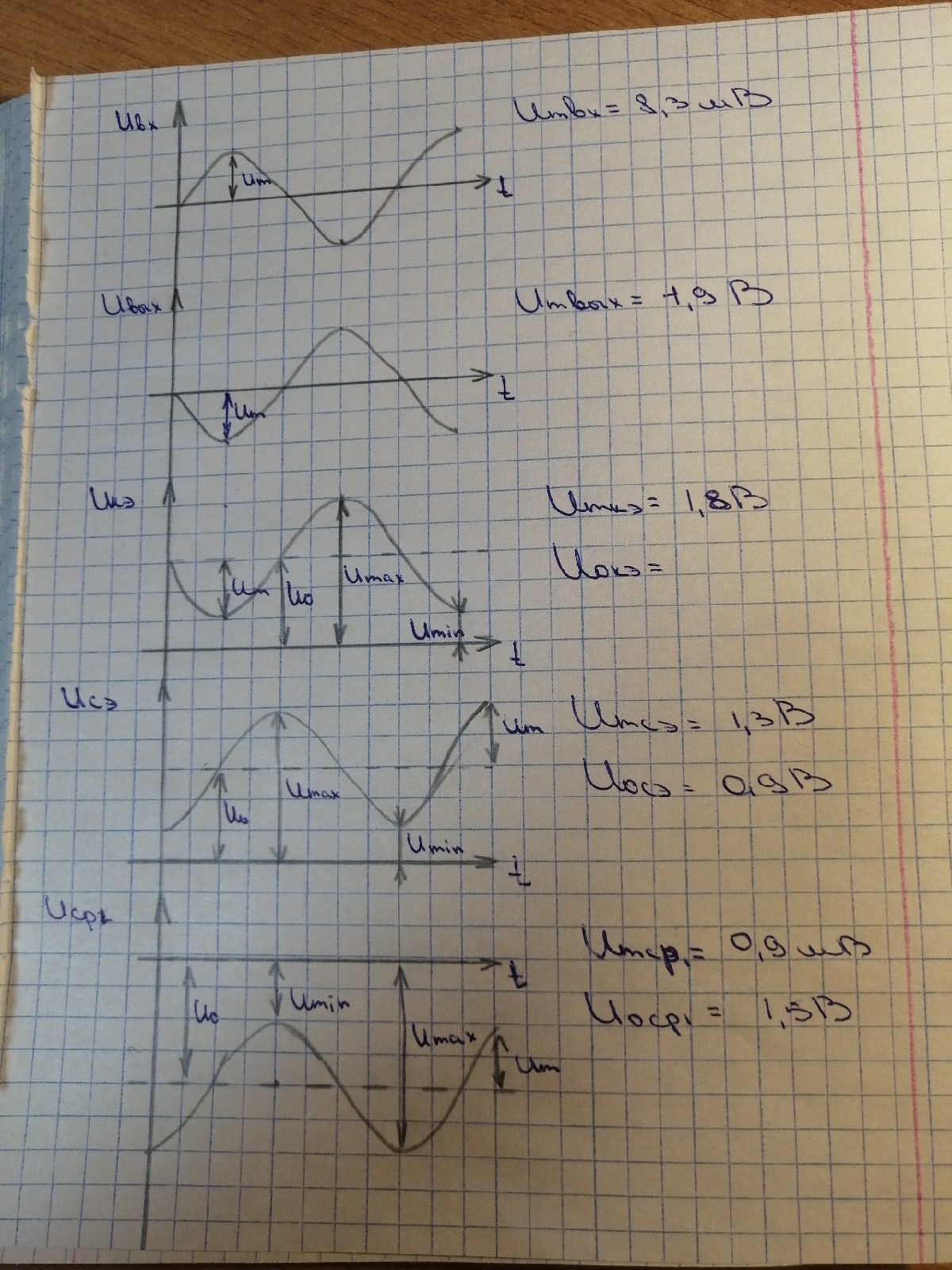

5.1.Сфазированные осциллограммы
5.2.Рассчёт коэффициентов усиления:
KU=
KI= =2.25
Kp=Ku*KI=10896,75
Удалив из схемы Cэ:
KU=
KI= =1,95
Kp=Ku*KI=548,535
5.3. Построение нагрузочной характеристики выходного сигнала
Iвых, мкА |
0 |
149 |
182 |
213 |
270 |
360 |
429 |
518 |
623 |
741 |
768 |
783 |
Uвых,В |
2,7 |
1,6 |
1,4 |
1,26 |
0,9 |
0,7 |
0,5 |
0,4 |
0,2 |
0,07 |
0,04 |
0,02 |

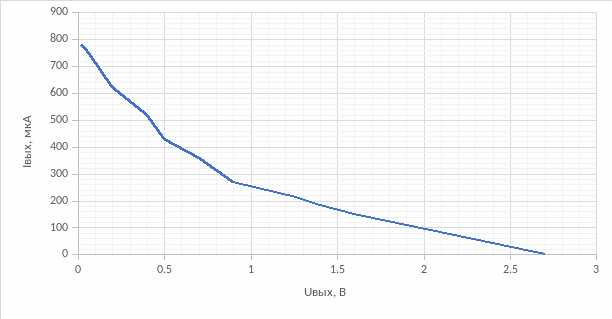

Рис.5.3. Нагрузочная характеристика
5.4. Снятие амплитудно-частотной характеристики

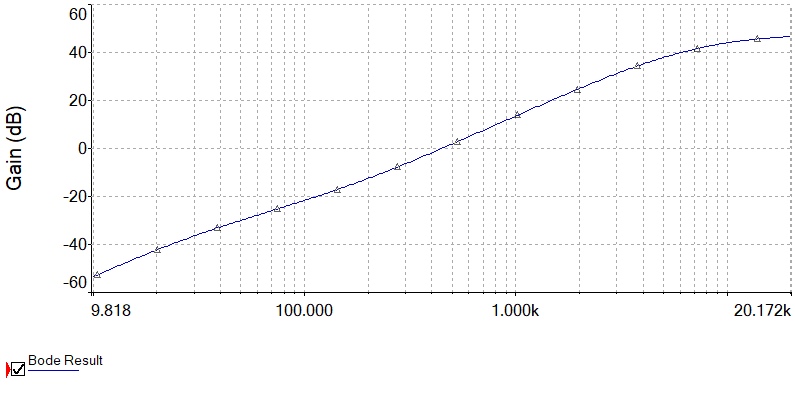

Рис.5.4. АЧХ усилительного каскада
Граничные частоты: .
Коэффициент частотных искажений:

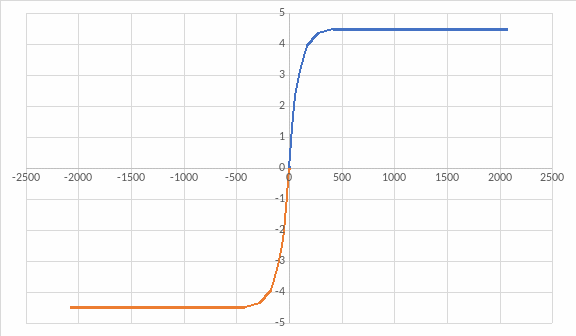

5.5. Снятие амплитудной характеристики
Uвых, В |
0 |
0,06 |
0,9 |
2 |
2,3 |
2,5 |
3,1 |
3,1 |
3,9 |
4,5 |
4,5 |
Uвх, мВ |
0 |
1,05 |
20 |
49,3 |
59,6 |
70,1 |
105 |
140 |
173 |
418 |
2050 |
Uвых, В |
0 |
-0,06 |
-0,9 |
-2 |
-2,3 |
-2,5 |
-3,1 |
-3,6 |
-3,9 |
-4,5 |
-4,5 |
Uвх, мВ |
0 |
-1,05 |
-20 |
-49,3 |
-59,6 |
-70,1 |
-105 |
-140 |
-173 |
-418 |
-2050 |
Динамический диапазон усилителя:
Вывод:
В ходе лабораторной работы был исследован усилительный каскад на биполярном транзисторе, включенном по схеме с общим эмиттером. Был проведен теоретический расчет усилителя, а также экспериментально получены характеристики усилителя. Погрешность измерений составила не более 10%, что говорит о правильности вычислений. Погрешность экспериментально полученных значений коэффициентов усиления, коэффициента частотных искажений также не превышают 10%.
