4.2 Расчёт временных характеристик фильтра
Рассчитаем спектр последовательности импульсов на входе фильтра
Рис. № 4.4 Последовательность импульсов на входе фильтра
- амплитуда импульсов;
- частота следования импульсов;
- скважность импульсов;
- длительность импульса.
Амплитудный спектр последовательности прямоугольных импульсов вычислим по формуле:
Построим амплитудный спектр прямоугольных импульсов на входе фильтра.

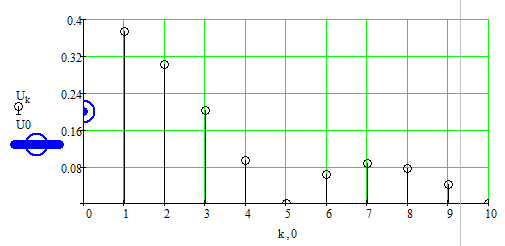

Рис. № 4.5 Амплитудный спектр последовательности прямоугольных импульсов
Фазовый спектр последовательности прямоугольных импульсов при выборе начала координат в середине импульса вычислим по формуле:
Построим фазовый спектр ППИ на входе фильтра.
Рис. № 4.6 Фазовый спектр последовательности прямоугольных импульсов
Амплитудный спектр сигнала на выходе фильтра вычислим по формуле:
.
Построим амплитудный спектр сигнала на выходе фильтра.
Рис. № 4.7 Амплитудный спектр на выходе фильтра
Фазовый спектр сигнала на выходе фильтра вычислим по формуле:
.
Построим фазовый спектр сигнала на выходе фильтра.
Рис. № 4.8 Фазовый спектр сигнала на выходе фильтра
Напряжение сигнала на входе фильтра вычислим по формуле:
.
Напряжение сигнала на выходе фильтра вычислим по формуле:
,
где - постоянная составляющая.
Построим графики напряжений сигнала на входе и выходе фильтра. Возьмём k=10 гармоник.

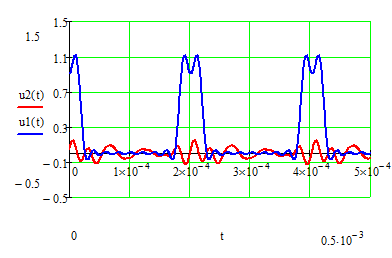

Рис. № 4.9 Графики напряжений на входе фильтра U1(t) и на выходе U2(t).
После построения графиков необходимо сравнить графики амплитудных спектров на рисунках 12 и 14. По графикам видно, что фильтр не пропускает постоянную составляющую, первую и вторую гармоники. Так как, это ФВЧ, то остальные составляющие проходят без ослабления амплитуды. По рис. 16 видно, что напряжение на входе имеет форму близкую к прямоугольному импульсу, а на выходе – искажённую форму. Происходит это вследствие амплитудно-частотных и фазо-частотных искажений. Таким образом, можно подтвердить, что синтезируемый нами фильтр является ФВЧ, так как он без заметного ослабления пропускает колебания в ПП и значительно подавляет колебания в диапазоне ПЗ.
Рассчитаем переходную характеристику
Для вычисления переходной характеристики используем обратное преобразование Лапласа выражения .

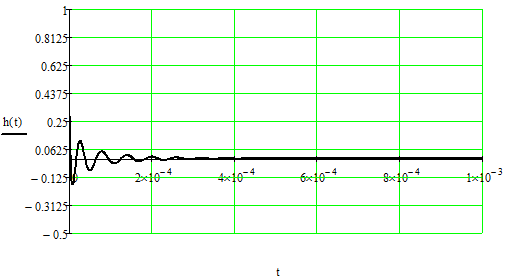

Рис. 4.10 Переходная характеристика
Построим график переходной характеристики по напряжению.
Рис. № 4.11 Переходная характеристика по напряжению
Выполним расчёт отклика фильтра U(t) на воздействие в виде прямоугольного импульса
Используя интеграл Дюамеля, выполним расчёт отклика фильтра на воздействие в виде прямоугольного импульса с амплитудой 1В и длительностью импульса
Построим график расчёта отклика фильтра на воздействие в виде прямоугольного импульса.

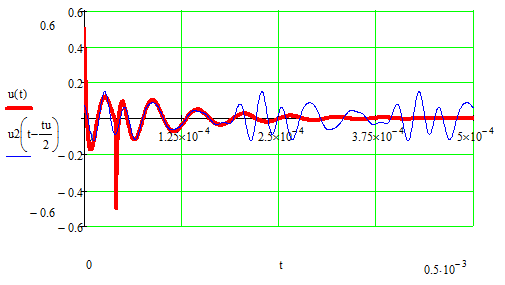

Рис. № 4.12 Расчёт отклика фильтра U(t) на воздействие в виде прямоугольного импульса
Из графика (рис. 19) следует вывод, что отклик фильтра на прямоугольный импульс носит затухающий характер, а для последовательности прямоугольных импульсов – отклик описывает гармонические колебания равной амплитуды, имеющей небольшие искажения.
