3 Расчёт частотных характеристик фильтра
С помощью расчёта частотных характеристик фильтра проверяется соответствие фильтра техническим требованиям:
Рабочее ослабление в ПП не должно превышать заданной величины :
Рабочее ослабление в ПН не должно быть ниже заданного значения :
Рабочая фаза B(f) позволяет судить о выполнении требований к её линейности в пределах ПП.
𝑓=,𝑓-2.∙Ω ,Ω-𝑝.
,Ω-𝑝. |
0 |
0,309 |
0,588 |
0,809 |
0.951 |
1,0 |
1,707 |
|
∞ |
3.236 |
1.7006 |
1.236 |
1.051 |
1 |
0,585 |
f (кГц) |
∞ |
54.692 |
28.741 |
20.889 |
17.770 |
16.9 |
9.886 |
А (дБ) |
0 |
0.799 |
0 |
0.797 |
0 |
0.8 |
36.114 |
В (град) |
0 |
71 |
50 |
21 |
-28 |
-60 |
142 |
Выполним расчёт частотных характеристик A(f) и B(f) по аппроксимированной функции T(p). Построим графики А(f) и B(f) ФВЧ.
;

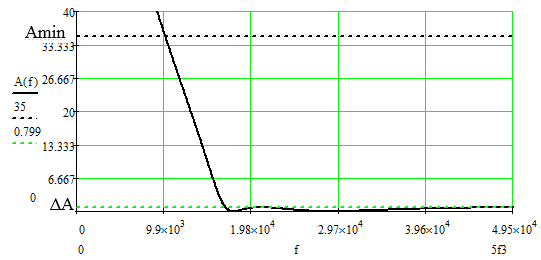

Рис. № 3.1 Зависимость рабочего ослабления ФВЧ от частоты

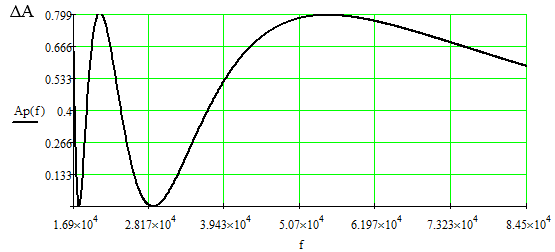

Рис. № 3.2 Зависимость рабочего ослабления ФВЧ от частоты в ПП
Формула для расчёта рабочей фазы ФВЧ:

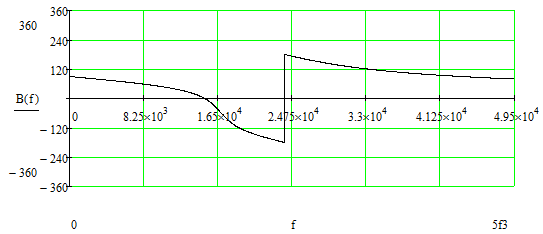

Рис. № 3.3 Зависимость рабочей фазы ФВЧ от частоты
Проверка технических требований по графикам зависимостей рабочего ослабления и рабочей фазы подтверждает соответствие аппроксимированной передаточной функции Т(р) техническому заданию. Это свидетельствует о правильности выполнения этапа аппроксимации.
4 Расчёт характеристик фильтра на эвм
4.1 Расчёт частотных характеристик фильтра
Наиболее полной проверкой правильности расчета спроектированного фильтра является расчет частотных зависимостей А(f) и В(f) по передаточной функции Т(j), выраженной через элементы фильтра. Фильтр представляет собой реактивный четырехполюсник лестничной структуры. С учетом источника сигнала с внутренним сопротивлением R1 и сопротивления нагрузки R2 полная схема имеет вид, представленный на рис.11.

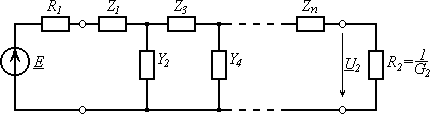

Рис. № 4.1 Представление фильтра в виде четырёхполюсника с лестничной структурой
Рабочая передаточная функция такой схемы может быть определена следующим образом:
,
где
Или , где – комплексная частота.
.
Для спроектированного ФВЧ континуант имеет вид:
Рабочее ослабление и рабочая фаза фильтра рассчитываются по формулам:
, .
Построим графики зависимости рабочего ослабления от частоты и зависимости рабочей фазы от частоты.

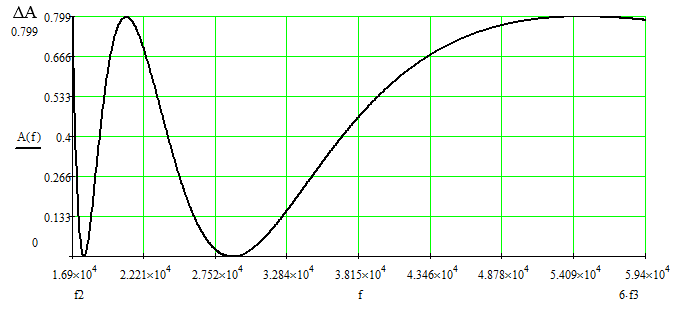

Рис. № 4.2 Зависимость рабочего ослабления спроектированного фильтра от частоты

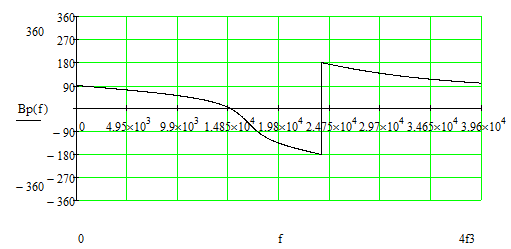

Рис. № 4.3 Зависимость рабочей фазы спроектированного фильтра от частоты
Построенные графики подтверждают то, что спроектированный ФВЧ Чебышева удовлетворяет техническим требованиям, так как рабочее ослабление в ПП не превышает: , а в ПН больше минимально допустимого значения ; рабочая фаза возрастает с увеличением частоты в ПП по нелинейному закону, причиной которого являются фазо-частотные искажения, возникающие в электрической цепи, содержащей реактивные элементы.
