2 Реализация схемы фильтра
2.1 Реализация схемы фнЧп по Дарлингтону
На данном этапе по найденной ранее функции необходимо получить схему ФНЧ – прототипа.
Реализация по Дарлингтону основана на формировании функции по . Тогда получение схемы нагруженного фильтра можно свести к реализации двухполюсника путем разложения функции в цепную дробь (по Кауэру).
, где – коэффициент отражения.
При аппроксимации по Чебышеву имеем:
,
, где определяется по рекуррентной формуле заменой , при этом все слагаемые берутся со знаком «+».
,
Составим Zвх(р), выбирая знак “ – “ у функции ρ(р):
Разложим в цепную дробь по Кауэру:
Нормированное значение входного сопротивления в этом случае выражено в виде цепной дроби:
Нормированные значения ёмкостей и индуктивностей будут равны:
Схема фильтра начинается с последовательно включенного элемента.
Рис. № 2.1 Нормированная схема ФНЧп
Если выбрать знак “ + “ у функции ρ(р), то получим дуальную схему фильтра:
Нормированные значения ёмкостей и индуктивностей будут равны:

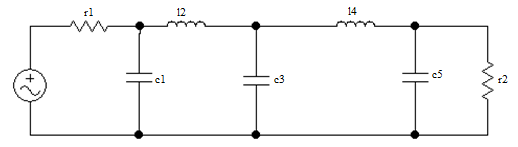

Рис. № 2.2 Дуальная нормированная схема ФНЧ
Далее для расчётов используем нормированную схему. Так как нужно выбирать такую схему, чтобы конечное количество индуктивностей в ней было минимальным. Так как в следующем пункте будет происходить переход от схемы ФНЧ-прототипа к схеме ФВЧ фильтра, то в данном случае выбираем схему с большим количеством индуктивностей. Индуктивность обладает собственным сопротивлением, что является недостатком.
2.2 Переход от схемы фнч-прототипа к нормированной схеме заданного фильтра
Осуществим переход от нормированной схемы ФНЧ-прототипа к схеме ФВЧ по таблице, согласно которой нормированные элементы схемы ФНЧ-прототипа заменяются на нормированные элементы схемы ФВЧ.
Нормированный элемент ФНЧП |
Преобразуется в элемент требуемого фильтра |
|
|
Рис. № 2.3 Переход от нормированной схемы ФНЧ-прототипа к схеме ФВЧ
Окончательно получим схему:

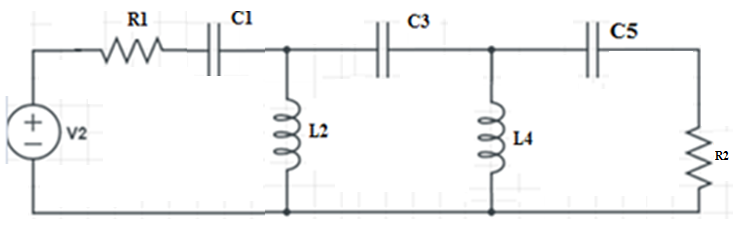

Рис. № 2.4 Схема ФВЧ
Денормирование и расчёт элементов схемы фильтра
Для перехода от нормированной схемы к денормированной схеме с заданными нагрузочным сопротивлением R2 и граничной частотой f2 для ФНЧ осуществляется изменение уровня сопротивления и масштаба частоты с помощью следующих множителей:
а) преобразующий множитель сопротивления:
где R2 — нагрузочное сопротивление;
r2 — нормированное нагрузочное сопротивление;
б) преобразующий множитель частоты:
Денормированные величины мы будем искать по схеме, с меньшим количеством индуктивностей.
Тогда коэффициенты денормирования индуктивности и ёмкости определятся по формулам:
и денормированные значения элементов схемы – с помощью:
Индуктивности |
Емкости |
Сопротивления |
|
|
|
|
|
|
|
|
|
