Отчет по практическому заданию № 1:
«Преобразование непрерывной функции в дискретный вид»
Выполнил:
студент группы ПБ-713
Сабитов И.А.
Проверила:
Чурова В.В.
Санкт-Петербург
2020 г.
Цель работы: изучить в среде моделирования электронных схем Electronic Workbench 5.12 работу аналого-цифрового и цифро-аналогового преобразователей.
1.Исходные данные:

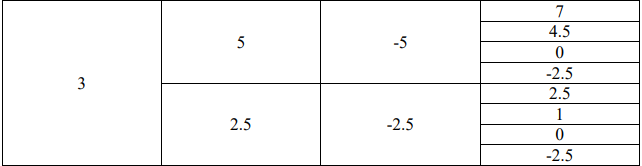

Таблица 1.1. – Задание для раздела 2.
Таблица 1.2. – Задание для раздела 3.

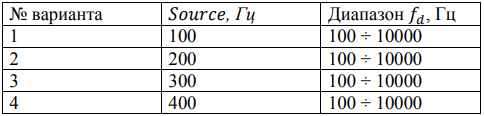

Таблица 1.3. – Задание для раздела 4 с шагом 1 кГц
2. Моделирование работы аналого-цифрового преобразователя:
Влияние диапазона входного сигнала на точность дискретизации амплитуды.
Таблица 2.1 - Результаты измерений
Исходные данные |
|
Результаты расчета |
||||||
Vref+ |
Vref- |
Source |
|
Индикатор |
∆u, В |
|||
5 |
-5 |
7 |
FF |
|
255 |
0,039216 |
||
5 |
-5 |
4,5 |
F2 |
|
242 |
0,039216 |
||
5 |
-5 |
0 |
80 |
|
128 |
0,039216 |
||
5 |
-5 |
-2,5 |
40 |
|
64 |
0,039216 |
||
2,5 |
-2,5 |
2,5 |
FF |
|
255 |
0,019608 |
||
2,5 |
-2,5 |
1 |
b2 |
|
98 |
0,019608 |
||
2,5 |
-2,5 |
0 |
80 |
|
128 |
0,019608 |
||
2,5 |
-2,5 |
-2,5 |
00 |
|
0 |
0,019608 |
3. Моделирование работы цифро-аналогового преобразователя
Рисунок 3.1 – Схема моделирования ЦАП
Таблица 3.1 – результаты измерений
z |
x |
c |
v |
b |
n |
m |
, |
U,B |
+ |
- |
- |
- |
- |
- |
- |
- |
4,961 |
- |
- |
+ |
- |
- |
- |
- |
- |
4,902 |
- |
- |
- |
- |
+ |
- |
- |
- |
4,668 |
- |
- |
- |
- |
- |
- |
+ |
- |
3,730 |
- |
- |
- |
- |
- |
- |
+ |
+ |
1,232 |
4.Общая схема моделирования аналого-цифрового тракта

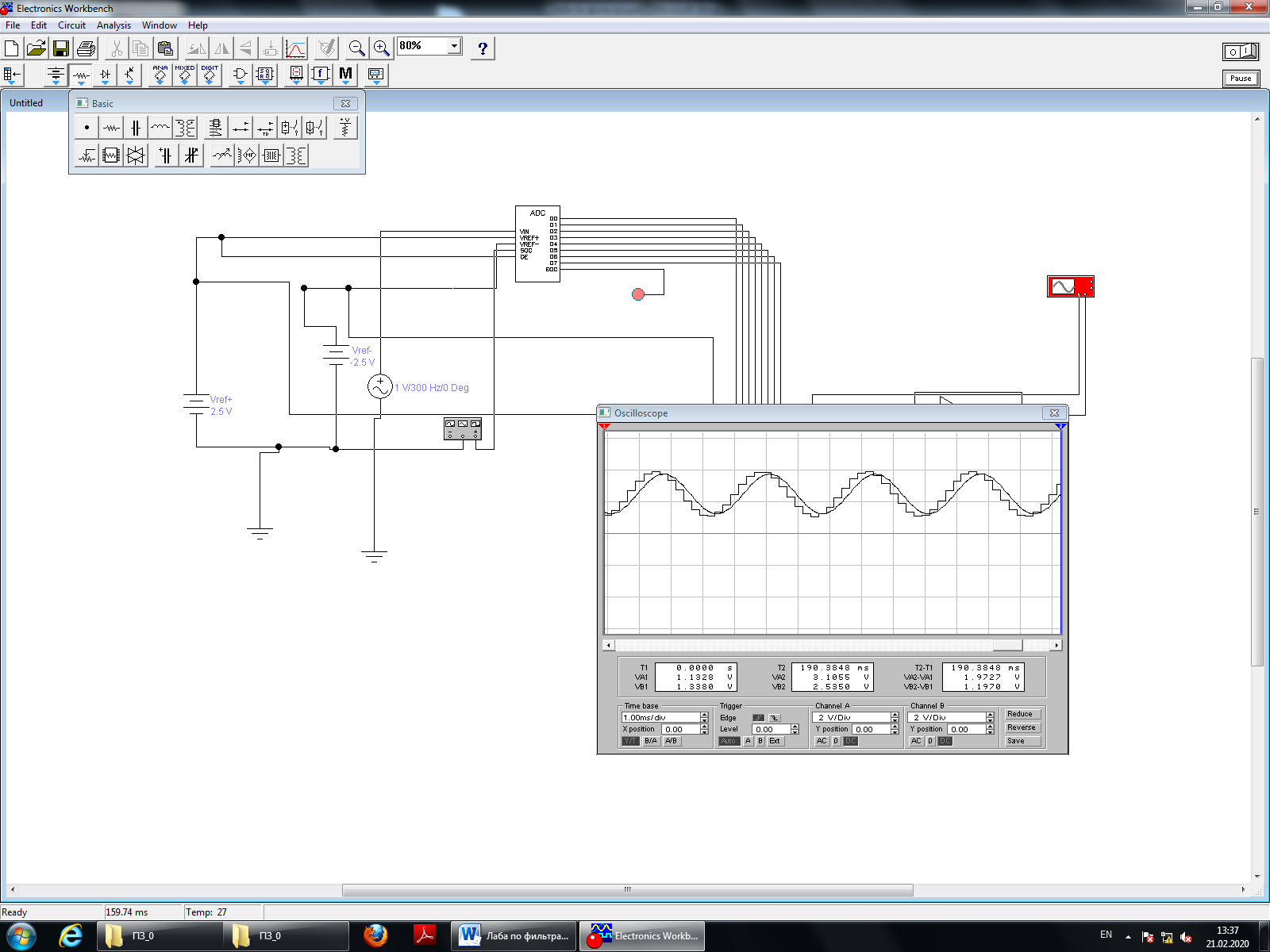

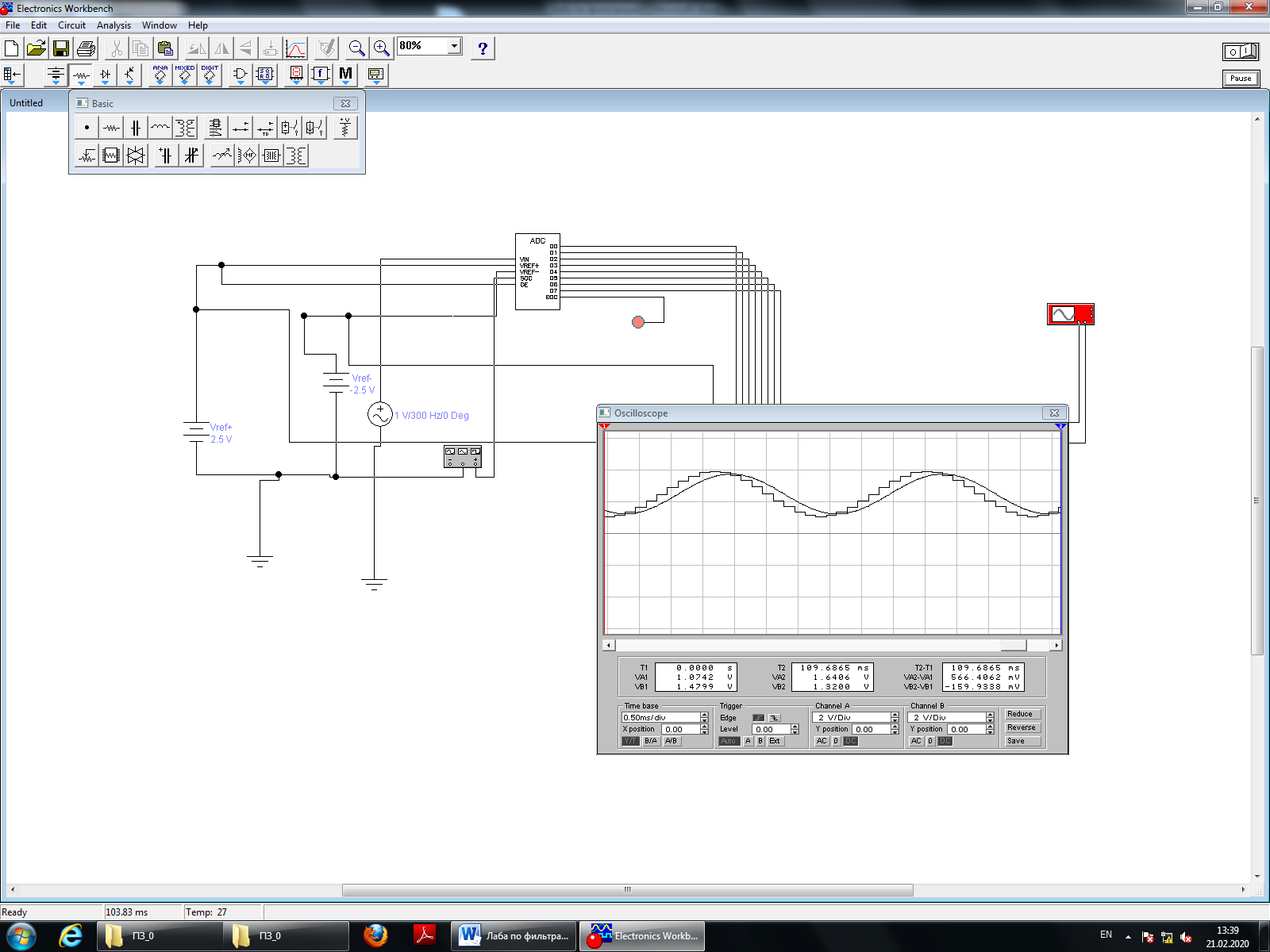

Результаты измерений приведены на рисунке
График при Source = 300Гц и = 0.1кГц График при Source = 300Гц и = 1 кГц График при Source = 300Гц и = 2 кГц График при Source = 300Гц и = 3 кГц
График при Source = 300Гц и = 4 кГц График при Source = 300Гц и = 5 кГц График при Source = 300Гц и = 6 кГц График при Source = 300Гц и = 7 кГц График при Source = 300Гц и = 8 кГц График при Source = 300Гц и = 9 кГц
График при Source = 300Гц и = 10 кГц
Выводы: изучили в среде моделирования электронных схем Electronic Workbench 5.12 работу аналого-цифрового и цифро-аналогового преобразователей. Убедились, что чем выше частота, тем точнее восстанавливается сигнал после ЦАП
Защита:
1. С увеличением входного напряжения компараторы последовательно устанавливают свои выходы в логическую единицу вместо логического нуля, начиная с компаратора, отвечающего за младший значащий разряд.
2. Если на вход АЦП подать сигнал, амплитуда которого меньше опорного напряжения, то значения опорного напряжение уменьшится.
3.
