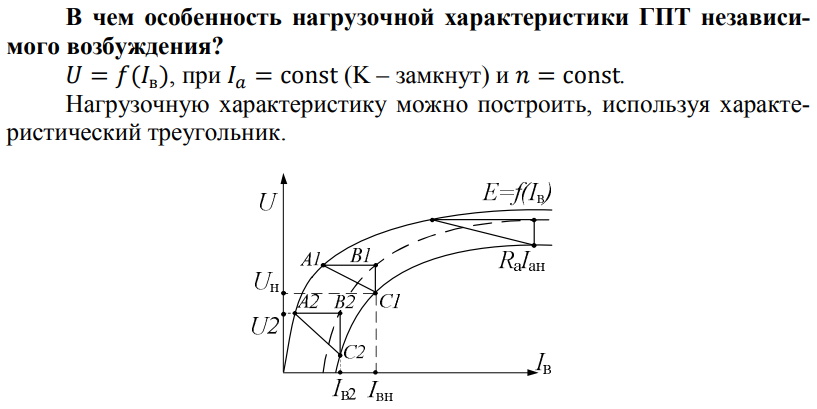

43. Нагрузочная характеристика гпт. Определение. График.
Нагрузочная характеристика -зависимость U=f(IB) при n= const и Iна= const
44. Физический смысл катетов характеристического треугольника.
ВС характеризует размагничивающее действие реакции якоря
AB - падением напряжения на ΣRa
PS При холостом ходе ЭДС Ε индуцируется в обмотке якоря при меньшем токе I'в, соответствующем абсциссе точки С. Следовательно, отрезок ВС характеризует размагничивающее действие реакции якоря. Катет АВ является постоянным; катет ВС зависит не только от тока Iн, но и от степени насыщения магнитной системы, т. е. от тока возбуждения Iв. Однако в ряде случаев влиянием тока возбуждения пренебрегают и принимают, что отрезок ВС пропорционален только току Iн.
45. Перечислить условия самовозбуждения гпт параллельного возбуждения.
Условия самовозбуждения
1) для начала процесса самовозбуждения необходимо, чтобы в генераторе имелся поток остаточного магнетизма, который при вращении якоря индуцирует его в обмотке ЭДС ЕОСТ.
2) при прохождении тока iв по обмотке возбуждения ее МДС Fs должна быть направлена согласно МДС остаточного магнетизма F0CT. Если указанные МДС направлены встречно, то МДС обмотки возбуждения создает поток, направленный против потока остаточного магнетизма, машина размагничивается и процесс самовозбуждения не сможет начаться;
3) Для самовозбуждения генератора необходимо, чтобы сопротивление цепи возбуждения было меньше критического значения. (e — iBΣRB) > 0
46. Как влияет направление вращения на самовозбуждение гпт параллельного возбуждения?
При прохождения Iв по обмотке возбуждения ее МДС должна быть направлена согласно МДС остаточного магнетизма Fост.Если указанные МДС направлены встречно,то МДС обмотки возбуждения создает поток,направленный против потока ост.магнетизма,машина размагничивается и процесс самовозбуждаения не сможет начаться.

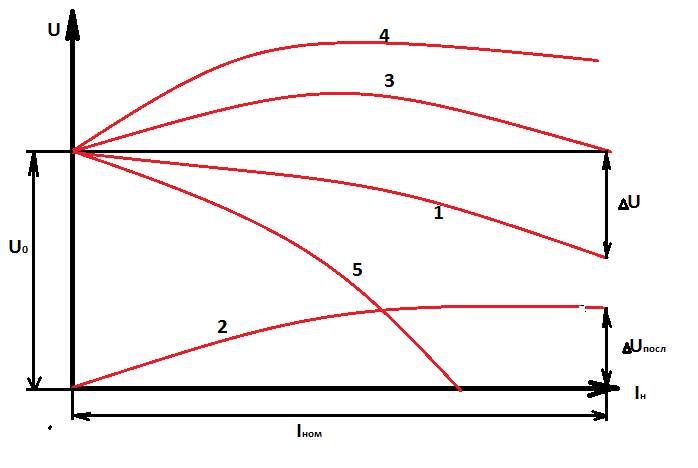

47. ГПТ смешанного возбуждения. Внешние характеристики при согласном и встречном вкл. обмоток возбуждения.
В генераторе со смешанным возбуждением имеются две обмотки возбуждения: основная (параллельная) и вспомогательная (последовательная). Наличие двух обмоток при их согласном включении позволяет получать приблизительно постоянное напряжение генератора при изменении нагрузки.
48. Где используются гпт смешанного возбуждения при встречном включении обмоток возбуждения?
Такое включение используют в сварочных генераторах и других специальных машинах, где нужно ограничить ток к.з. и получить круто падающую характеристику.

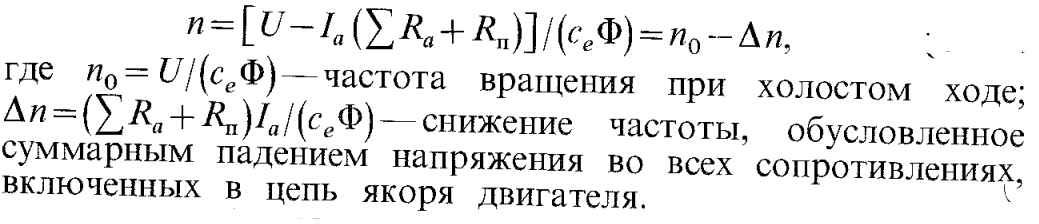

49-50. Механическая характеристика ДПТ параллельного возбуждения. Формула. График.
n = -

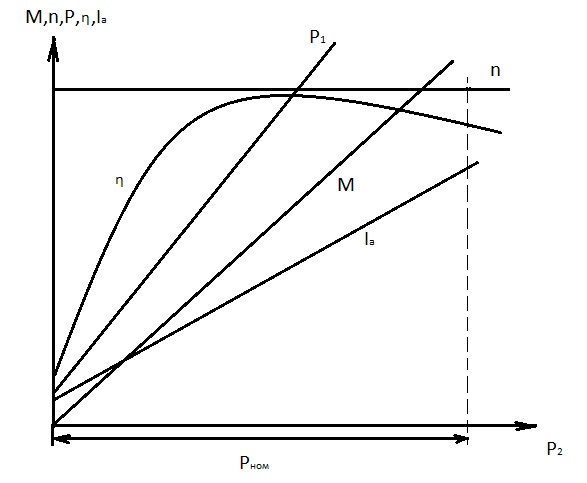

51. Рабочие характеристики ДПТ параллельного возбуждения. Графики.

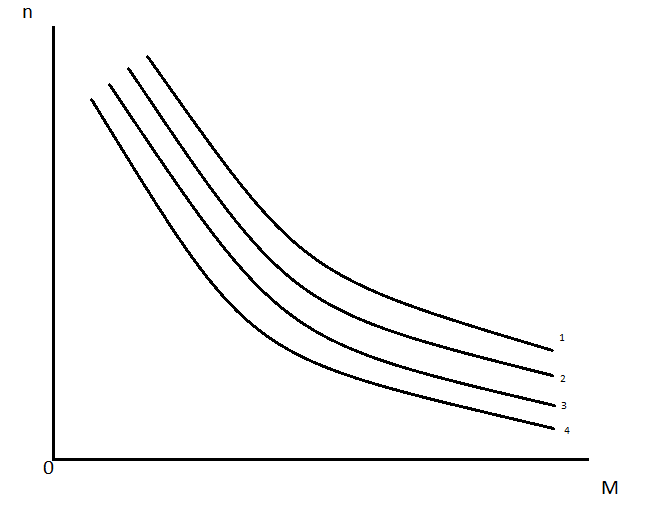

52. Механическая характеристика ДПТ последовательного возбуждения. График.
53. Как зависит момент ДПТ последовательного возбуждения от тока якоря? Формула. График. Зависимость электромагнитного момента М от тока нагрузки М=f(I)
М=СмкфIа2
54. Почему дпт последовательного возбуждения нельзя использовать при малых моментах сопротивления?
Двигатель последовательного возбуждения категорически нельзя запускать без нагрузки: он разгонится до очень большой скорости («пойдет вразнос»), и скорость эта приведет к механическим разрушениям. У двигателей же смешанного возбуждения есть предельная скорость холостого хода и для них пуск без нагрузки не так страшен.
