31. Перечислить основные характеристики гпт.
Основные характеристики ГПТ
-холостого хода (зависимость напряжения на выходе генератора U0 от тока возбуждения IВ), -внешняя (зависимость напряжения на выходе генератора U от тока нагрузки I), -регулировочная (зависимость тока возбуждения IВ от тока нагрузки I при неизменном напряжении на выходе генератора), -нагрузочная ( зависимость напряжения на выходе генератора U при работе с нагрузкой от тока возбуждения IВ).

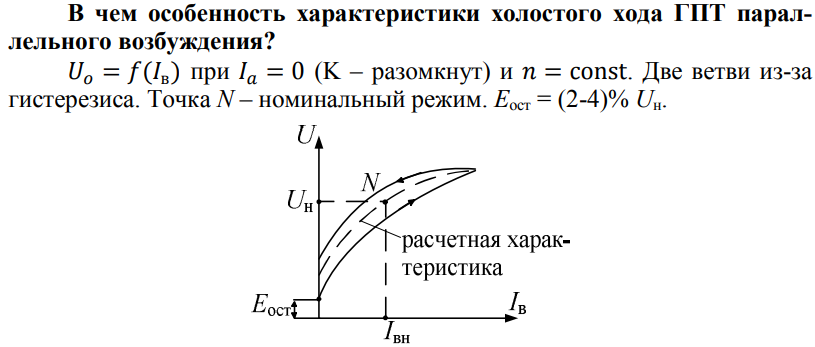

32. Хар-ка ХХ. Определение. График
Характеристика холостого хода – зависимость напряжения от тока возбуждения на ХХ.
U0=f(lB) при Iн= 0 и n= const.
33. Почему восходящая ветвь характеристики ХХ ГПТ не совпадает с нисходящей?
Расхождение ветвей объясняется наличием гистерезиса в магнитопроводе машины.
34. Почему характеристика ХХ ГПТ начинается не с нуля?
При Iв = 0(токе возбуждения) в обмотке якоря потоком остаточного магнетизма индуцируется остаточная ЭДС Eост , которая составляет 2...4% от Uном

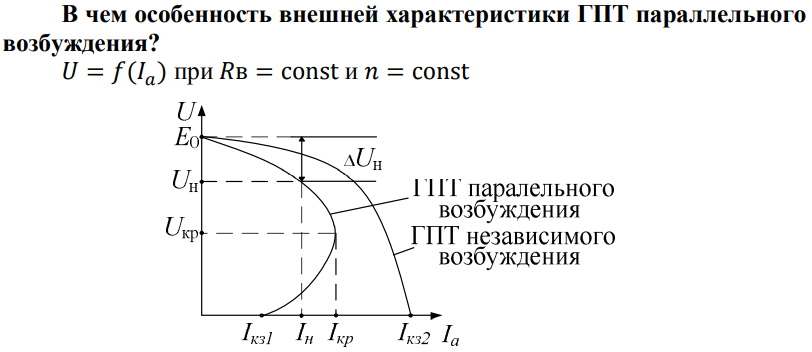

35. Внешняя характеристика ГПТ. Определение. График
Внешней характеристикой называют зависимость U=f(Iн) при n — const и Iв = const.
36. Почему внешняя характеристика ГПТ не абсолютно жесткая?
Из-за размагничивающегося действия РЯ.

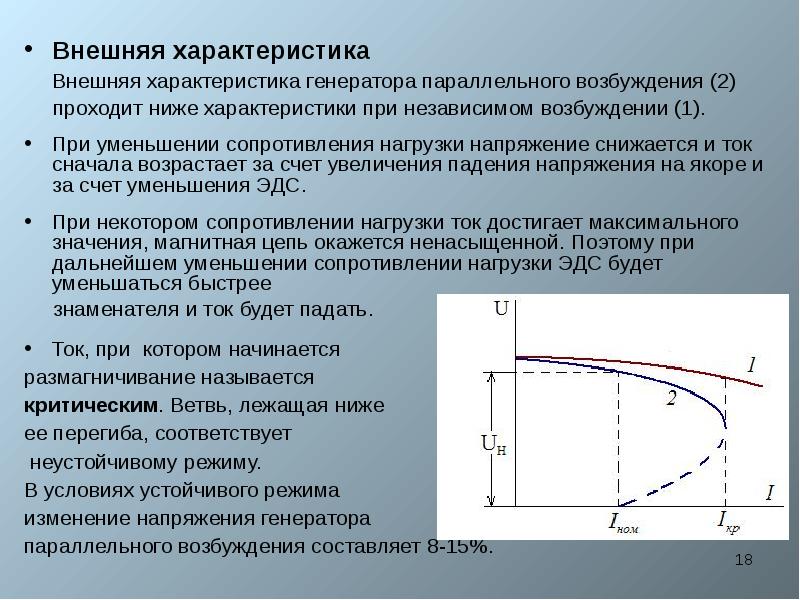

37. Чем отличаются внешние характеристики ГПТ независимого и параллельного возбуждения?

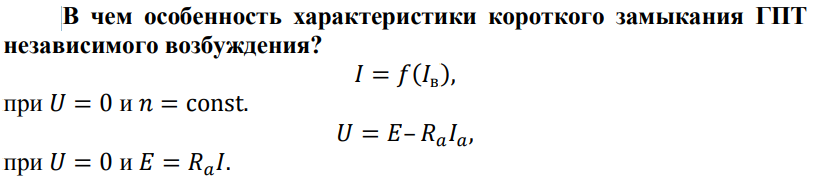

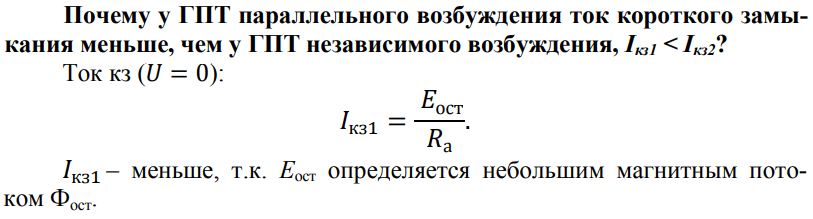

38. Чем отличаются установившиеся токи к.з. ГПТ независимого и параллельного возбуждения?
39. Почему внезапное к.з. ГПТ опаснее установившегося к.з.?
Внезапное короткое замыкание представляет опасность для синхронного генератора из-за значительного возрастания электромагнитных сил, действующих на обмотки, а также появления больших вращающих моментов периодического характера.

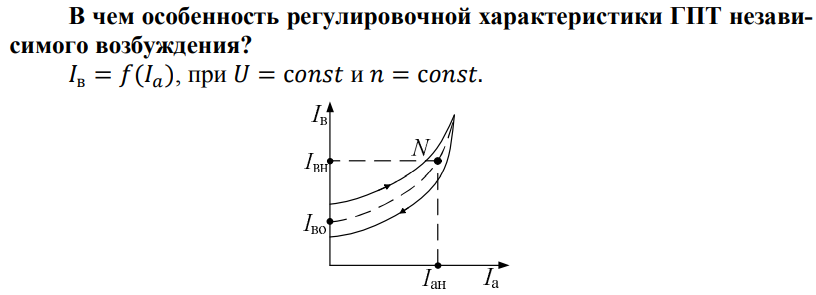

40. Регулировочная характеристика ГПТ. Определение. График
Регулировочной характеристика - зависимость Iв=f(Iн) при U=const и n = const. Она показывает, каким образом следует регулировать ток возбуждения, чтобы поддерживать постоянным напряжение генератора при изменении нагрузки. C ростом нагрузки нужно увеличивать ток возбуждения.
41. Почему восходящая ветвь регулировочной характеристики ГПТ не совпадает с нисходящей? 42.Почему нисходящая ветвь регулировочной характеристики ГПТ ниже восходящей?

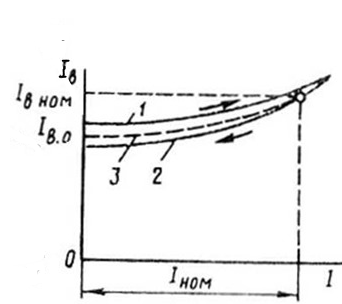

При работе генератора без нагрузки в цепи возбуждения устанавливают ток Iво, при котором напряжение на выводах генератора становится равным номинальному. Затем постепенно увеличивают нагрузку генератора, одновременно повышают ток возбуждения таким образом, чтобы напряжение генератора во всем диапазоне нагрузок оставалось равным номинальному. Так получают восходящую ветвь характеристики (кривая 1 на рис. 28.4, б). Постепенно уменьшая нагрузку генератора до х.х. и регулируя соответствующим образом ток возбуждения, получают нисходящую ветвь характеристики (кривая 2 на рис. 28.4, б). Нисходящая ветвь регулировочной характеристики расположена ниже восходящей, что объясняется влиянием возросшего остаточного намагничивания магнитной цепи машины в процессе снятия восходящей ветви. Среднюю кривую 3, проведенную между восходящей и нисходящей ветвями, называют практической регулировочной характеристикой генератора.
