Лабораторная работа №2

По дисциплине «Теория информационных процессов и систем»

Тема: «Исследование спектров непериодических сигналов»

Вариант – 5

Выполнил: студент гр. ИСТ-74у

Проверил: доцент, к.т.н.

______________ /Атаев С. Г./

Самара, 2019

Цель работы:

Изучить особенности спектра непериодического сигнала. Исследовать основные закономерности изменения спектра непериодического сигнала от первичных параметров сигнала.

Задания:

Выполнить исследования зависимости спектра непериодического сигнала (спектра амплитуд и спектра фаз) при изменении следующих первичных параметров сигнала (сигнал задаётся преподавателем).

1. Длительности импульса ;

2. Смещения сигнала относительно начала координат.

Выполнение заданий

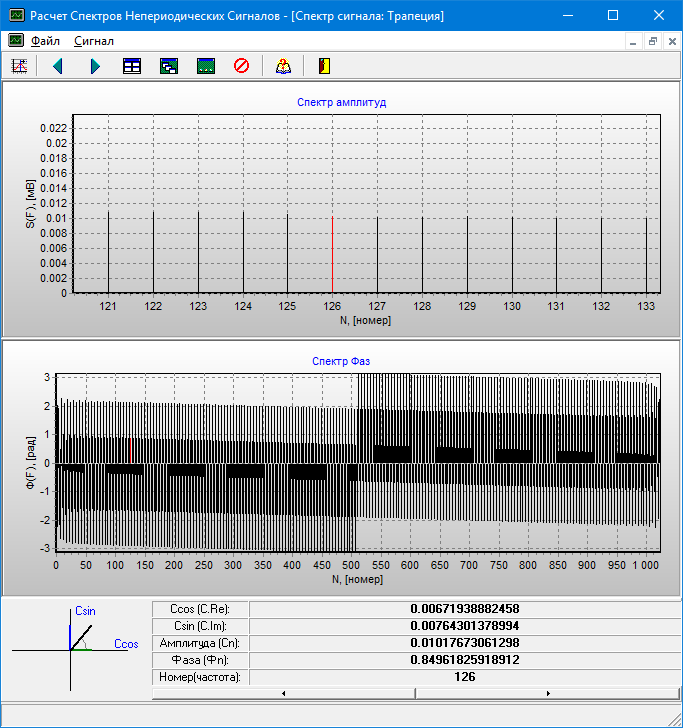

Настройка параметров сигнала:

Длительности импульса ;

Увеличиваем значение Фронт и t2 на 5

Амплитуда 0.0084

1. Фронт=10 и t2=10

Амплитуда 0.0083

2. Фронт=15 и t2=15

Амплитуда 0.0083

3. Фронт=20 и t2=20

Амплитуда 0.0083

4. Фронт=25 и t2=25

Амплитуда 0.0083

№ испытания	1	2	3	4	5
t2	5	10	15	20	25
Фронт	5	10	15	20	25
Амплитуда	0,0083	0,0083	0,0083	0,0083	0,0083
Номер (частота)	159	159	159	159	160

Вывод: Ширина спектра увеличивается при увеличении длительности импульса.

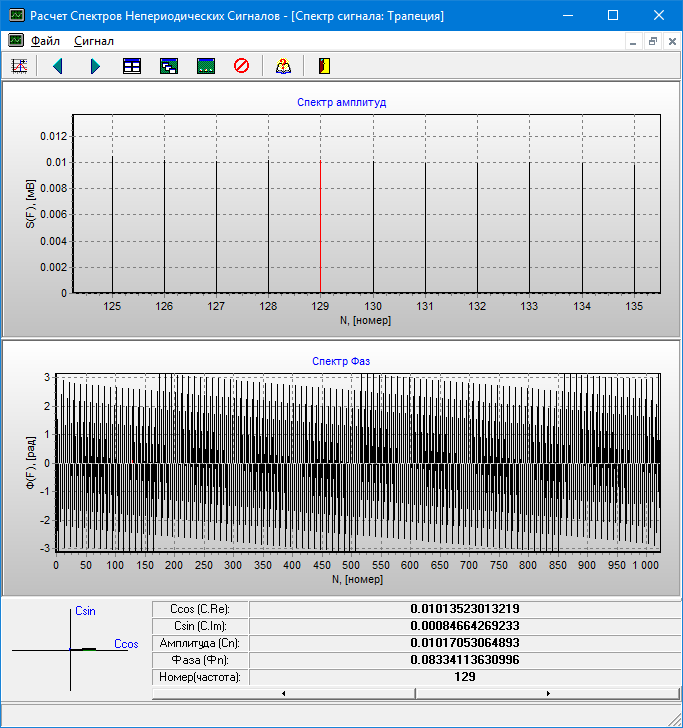

Смещения сигнала относительно начала координат

	1	2	3	4	5	6	7
dt	0	5	10	15	20	25	30
Фаза	-1,793	-1,349	-1,644	-1,203	-1,496	-1,793	-1,349
Амплитуда	0,011	0,011	0,011	0,011	0,011	0,011	0,011
Номер (частота)	120

Вывод: Изменение начальных фазовых сигналов не изменяет спектр амплитуд. Но спектр фаз меняется.

Вывод по лабораторной работе: Изучены особенности спектра непериодического сигнала. Исследованы закономерности изменения спектра от первичных параметров сигнала.
