.docxЧто такое истечение? Какие виды истечений бывают?
Истечением называется процесс, при котором отверстие работает полным сечением, то есть при котором вода вытекает по всей площади отверстия (напорное отверстие).
Истечения бывают:
- в атмосферу и «под уровень»;
- из отверстий разной формы (круглое, квадратное, треугольное, звездообразное и т.д.);
- из малых и больших отверстий;
- отверстия в тонкой и толстой стенке;
- при постоянном и переменном напоре.
В лабораторной работе рассматривается истечение в атмосферу из круглого малого отверстия в тонкой стенке при постоянном напоре.
Какие отверстия относятся к малым?
Малым отверстием - считается отверстие, обладающее двумя признаками:
1. Скорость движения жидкости в резервуаре, обусловленная истечением, с удалением от отверстия становится пренебрежимо малой. Это имеет место в достаточно больших резервуарах, где площадь живого сечения потока, движущегося к отверстию, Ω не менее чем в 4 раза превышает площадь отверстия ω: Ω/𝜔>4 (1)
2. Скорость истечения у верхнего края отверстия мало отличается от скорости у нижнего края. Это наблюдается при условии: 𝐻/𝑑>10
Назовите виды сжатия струи
По характеру сжатие бывает:
- Полное сжатие - если струя получает сжатие по всему периметру отверстия (рис. 2, отверстие 1 и 2).
- Неполное сжатие - если струя не имеет бокового сжатия с одной или нескольких сторон, например, когда отверстие примыкает к стенке или ко дну сосуда, которые при этом являются как бы направляющими для вытекания струи
Совершенное сжатие - сжатие, возникающее, когда боковые стенки и дно сосуда практически не оказывают влияние на степень сжатия струи (не влияют на истечение). Такое сжатие получается, когда отверстие расположено достаточно далеко от боковых стенок и дна сосуда при условии (рис. 2, отверстие1): m>3a; n>3a.
Где m– расстояние от отверстия до боковой стенки; n– расстояние от отверстия до дна сосуда; a– длина одной стороны квадратного отверстия.
Как показывают опыты, в этом случае величина ε практически не зависит от размеров m и n. Приводимые в справочниках и учебниках значения коэффициентов расхода относятся к случаям совершенного сжатия.
Несовершенное сжатие - сжатие, возникающее, когда боковые стенки и дно сосуда оказывают влияние на степень сжатия струи (то есть влияют на истечение). Такое сжатие получается, когда отверстие расположено недалеко от боковых стенок и дна сосуда при условии m<3a; n<3a (рис. 2, отверстие 2).

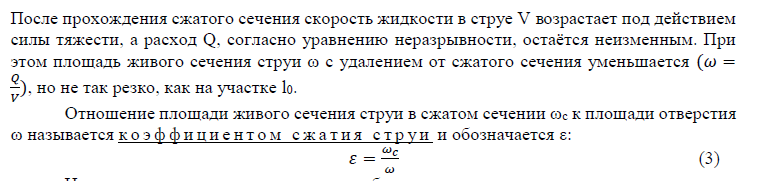

Почему происходит сжатие струи, истекающей из отверстия? Поясните понятие коэффициента сжатия струи
Нарисуйте схему продольного разреза струи, вытекающей в атмосферу из круглого малого отверстия в тонкой стенке при постоянном напоре, и поясните ее, покажите напор перед отверстием.

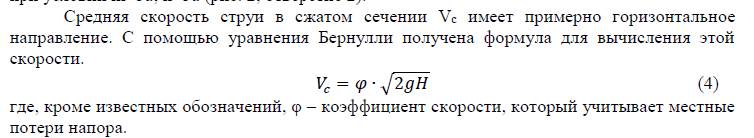

Для чего применяется формула: 𝑉 = 𝜑√2𝑔𝐻 ? Поясните входящие в нее величины и единицы их измерения.

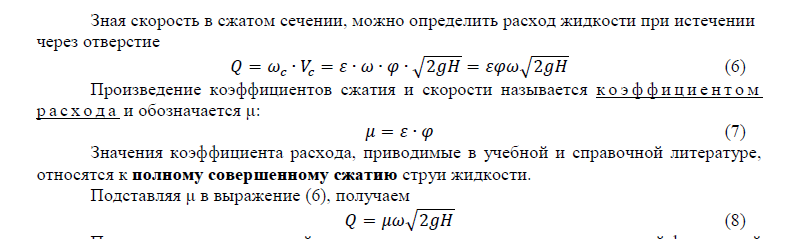

Для чего применяется формула 𝑄 = 𝜇𝜔√2𝑔𝐻? Поясните входящие в нее величины и единицы их измерения.
Назовите основные коэффициенты, применяемые при расчёте истечения из малого отверстия в тонкой стенке. К какому типу сжатия относятся приводимые в справочниках и учебниках значения коэффициентов расхода?
Коэффициенты расхода, скорости, сжатия, местного сопротивления.
Значения коэффициента расхода, приводимые в учебной и справочной литературе, относятся к полному совершенному сжатию струи жидкости
Что такое инверсия струи? Нарисуйте примеры инверсии струи.
