4. Расчет быстроходного вала
4.1 Определим реакции в опорах
516 Н
1450 Н
263 Н
447 Н
4.2 Определим суммарные реакции в опорах
Н*мм
Н*мм
4.3 Построим эпюру суммарного изгибающего момента и определим опасное сечение в точке С
Мис= 62850 Н*мм
4.4 Определим приведенный момент в точке С
Н*мм
где = 1,0 - поправочный коэффициент (передача реверсивная)
Т= 76400 Н*мм - крутящий момент на валу
4.5 Определим допускаемое напряжение на изгиб для симметричного цикла
56,44 Н/мм2
где Н/мм2 – предел прочности материала вала.
4.6 Вычисление расчетного диаметра вала в опасном сечении
= 24,1 мм.
4.7 Спроектируем вал:
dш= 36 мм - диаметр вала под шестерней,
dп= 35 мм – диаметр вала под подшипником,
dвх= 32 мм – диаметр вала на входе.
4.8 Расчет вала на жесткость
4.8.1 Определим угол поворота сечения вала в опорах в вертикальной плоскости, проинтегрировав уравнение изогнутой оси вала:
-8,61*10-5 [ ] = 0.01 рад
в горизонтальной плоскости, также совершив дважды интегрирование:
-3,79*10-5 []=0.01рад.
3,11*10-5 [] = 0.01рад
т.е. условие жесткости выполнено
4.8.2 Определим прогиб вала под шестерней
в вертикальной плоскости
-1,06*10-4
в горизонтальной плоскости
-2,28*10-3
Суммарный прогиб вала
у= 0,01*m =0,01*2,25 = 22,5*10-3
т.е. условие жесткости выполнено
4.8.3 Допускаемый относительный угол закручивания
=1,74*10 –5 рад/мм
Относительный угол закручивания
2,37*10-6 [’ ] , т.е. условие жесткости выполнено.
Здесь G = 8*104 Н*мм2 - модуль упругости 2-го рода,
251200 мм4 полярный момент инерции в сечении под подшипником
Т= 76400 Н*мм - крутящий момент на валу.
5. Расчет промежуточного вала
5.1 Определим реакции в опорах:
= -420 Н
-550 Н
3180 Н
3463 Н
5.2 Определим суммарные реакции в опорах:

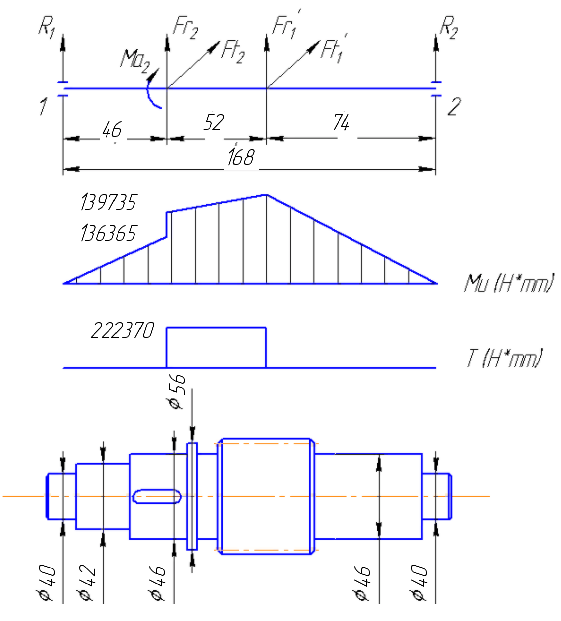

5.3 Построим эпюру суммарного изгибающего момента, определим опасное сечение и подсчитаем величину приведенного момента:
где - коэффициент приведения для реверсируемых передач,
Т= 222370 Н*мм – крутящий момент на промежуточном валу,
193380 Н*мм – величина максимального изгибающего момента.
5.4 Определим допускаемые напряжения изгиба при симметричном цикле:
5.5 Определим диаметр вала в опасном сечении при совместном действии изгиба и кручения:
36,2
Полученное значение увеличим на 10% и округлим до ближайшего большего стандартного.
Спроектируем вал, исходя из следующих особенностей:
Диаметр вала под подшипником должен быть не менее аналогичного диаметра быстроходного вала;
При близких значениях диаметра вала под шестерней тихоходной передачи и диаметра окружностей впадин шестерни шестерня выполняется заодно с валом.
