2 Обзор конструкций технологического оборудования и его классификация
Автомобильный подъемник Rotary SPOA40E-5-EH2GR предназначен для подъема автомобилей массой не более 4000 кг. Автомобильный подъемник спроектирован для обслуживания автомобилей и не предназначен для подъема людей.
Конструкция подъёмника: у данной модели подъемника асимметричная конструкция лап, это значит, что передние лапы укорочены, используется верхняя синхронизация, то есть трос синхронизации вместе с гидравлическими шлангами проложен сверху, а не снизу, бак гидронасоса, гидравлические цилиндры, имеет систему автоматической механической защиты.

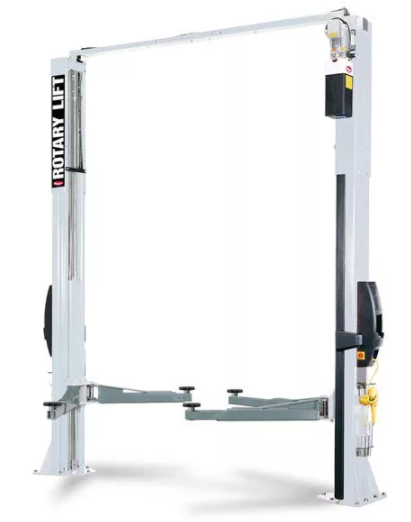

Рисунок 2.1 – Внешний вид подъемника Rotary SPOA40E-5-EH2GR
Большая грузоподъемность и асимметричная конструкция стоек позволяет использовать двух стоечный подъемники для поднятия/опускания легковых и широкобазных транспортных средств. Подъемники применяются для общесервисных, шиномонтажных и арматурных работ.

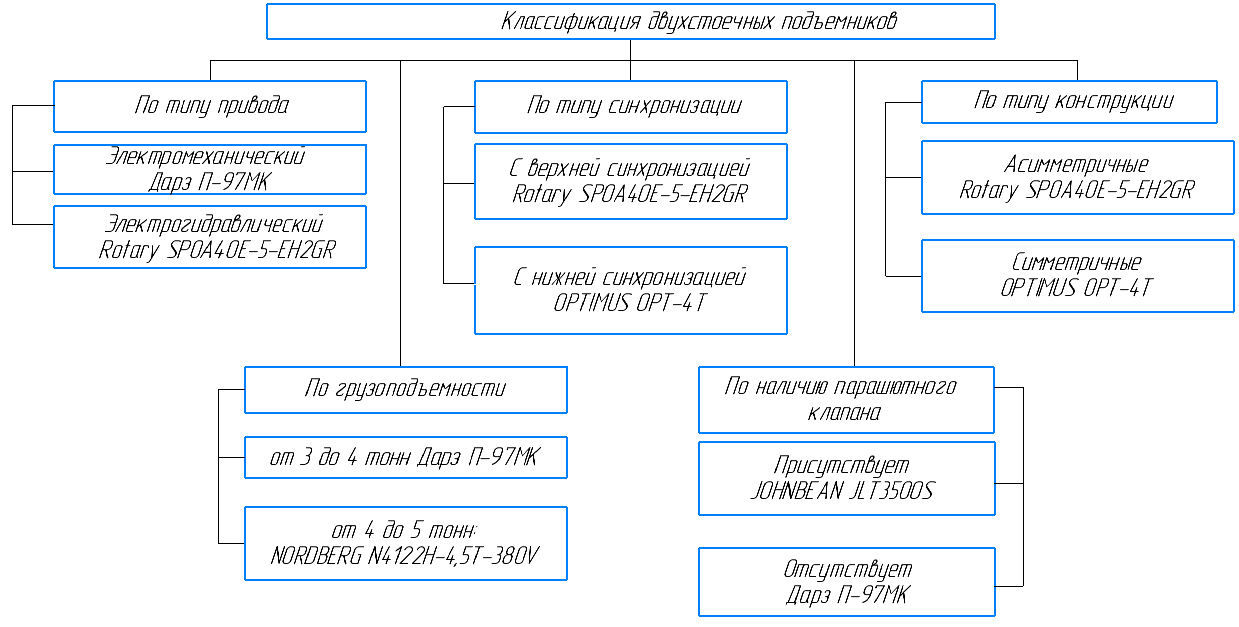

Рисунок 2.2 – Классификация двухстоечных подъемников
Технические характеристики двухстоечных подъемников представлены в таблице 2.1
Таблица 2.1 – Технические характеристики двухстоечных подъемников
№ п/п |
Наименование показателя |
Значение параметра |
||||
Rotary SPOA40E-5-EH2GR |
OPTIMUS OPT-4T |
JOHNBEAN JLT3500S |
Дарз П-97МК
|
NORDBERG N4122H-4,5T-380V |
||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1 |
Габаритная высота max, мм |
4170 |
2862 |
4320 |
2690 |
4200 |
2 |
Масса в сборе, кг |
700 |
630 |
760 |
700 |
850 |
3 |
Грузоподъемность, кг |
4000 |
4000 |
3500 |
3200 |
4500 |
4 |
Высота подъема, мм |
1957 |
1850 |
1965 |
1900 |
1850 |
5 |
Степень подвижности |
стацио-нарный |
стацио-нарный |
стацио-нарный |
стацио-нарный |
стацио-нарный |
6 |
Привод рабочего органа |
электрогидравлический |
электрогидравлический |
электрогидравлический |
электромеханического |
электрогидравлический |
7 |
Мощность, кВт |
4,0 |
2,2 |
3 |
3 |
2,2 |
8 |
Напряжение питания, В |
380 |
380 |
380 |
380 |
380 |
9 |
Время подъема и опускания, сек |
30 30 |
52 40 |
30 30 |
63 35 |
- |
10 |
Длинна лапы передней, мм |
550-1106 |
800-1210 |
550-1065 |
- |
780-1500 |
Окончание таблицы 2.1
1 |
2 |
3 |
4 |
5 |
6 |
7 |
11 |
Длинна лапы задней, мм |
876-1472 |
800-1210 |
956-1527 |
- |
780-1500 |
12 |
Подхват, мм |
95 |
100 |
95 |
115 |
110 |
13 |
Расстояние между колонами, мм |
2825 |
2810 |
2921 |
2700 |
3000 |
14 |
Диапазон регулировки подхвата, мм |
95-155 |
- |
95-140 |
- |
- |
15 |
Общая ширина, мм |
3440 |
3100 |
- |
3280 |
3887 |
16 |
Объем бака гидронасоса, л |
- |
- |
- |
- |
12 |
17 |
Давление в рабочей полости, МПа |
18 |
18 |
- |
- |
- |
