3 Анализ конструкции оборудования, цели и задачи модернизации

Особенности конструкции, принципа работы и комплектации 5 типов выбранного технологического оборудования представлены в таблице 3.1.

Таблица 3.1 – Особенности конструкции, принципа работы и комплектации выбранного технологического оборудования

№ п/п	Перечень функций и комплектность	Наличие параметра
		STORM STD-6635Р	ПГА-5000/4	ПГА-6500/4	Sivik STD-6635P	TST 440A
1	2	3	4	5	6	7
Функции
1	Опускание автомобиля при отсутсвии напряжения	+	+	+	+	+
2	Система запирания лап от проворачивания	+	-	-	+	+
3	Поднятие и опускание автомобиля с кнопки	+	+	+	+	+
Комплектность
1	Анкерные болты	+	+	+	+	+
2	Комплект опор для вывешивания рамных автомобилей	+	-	-	-	+
3	Резиновые накладки на стойки	+	+	+	+	+

В конструкцию четырех стоечного подъемника STORM STD-6635Р входит: основа подъемника, стойка, траверса гидравлическая, трапы, круги поворотные литые, ПУ и концевые выключатели. Особенности: В стандартной комплектации поворотные круги усиленные литые, подвижная гидравлическая траверса управляется насосной станцией подъемника, удобное управление стопорами одной ручкой без постоянной фиксации рукой, наличие пульта управления и концевых выключателей, горизонт выставляется как на любой высоте, так и в крайне нижнем положении.

Основа подъемника – металлические пластины с ребрами жесткости и отверстиями под анкерные болты для крепления, служит для установки подъемника на бетонный пол, к этим пластинам крепится нижняя синхронизация подъемника и стойки на которой располагаются все дополнительные элементы.

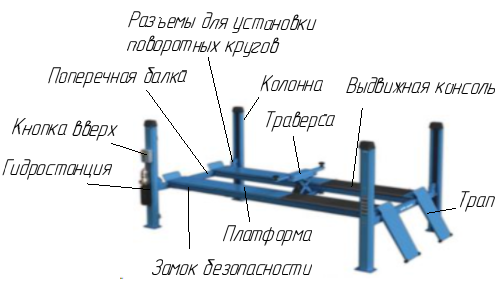

Рисунок 3.1 – Четырех стоечный подъемник STORM STD-6635Р с указанными элементами

Резиновые упоры – представляют собой резиновое изделия, предназначены для упора в поддомкратники, могут с помощью проставок изменять свою высоту.

В стойках подъемника располагается гидроцилиндры.

Гидроцилиндры – стандартное изделие относящееся к гидросистеме, объемный гидравлический двигатель, основанный на принципе возвратно поступательного движения, происходящего за счет подачи жидкости под высоким давлением.

Емкость для жидкости – представляет собой пластиковый бак, расположена внизу масляного насоса, применяется для хранения масла 12,78 л.

Электромотор – стандартное изделие относится к электрической системе, крепится на стойке подъемника, служит для работы масляного насоса.

Масляный насос - стандартное изделие относящееся к гидравлической системе, крепится на стойке под электромотором и служит для создания рабочего давления в гидросистеме.

Гидравлические шланги – стандартное изделие относящееся к гидравлической системе, изготовлены из резинового материала, предназначены для подачи масла от гидростанции до гидроцилиндров и удержания давления в системе.

Парашютный клапан – стандартное изделие гидравлической системы, предназначен для предотвращения быстрому выходу масла из цилиндров.

Кнопка управления –предназначена для поднятия и опускания подъемника, крепится возле электромотора.

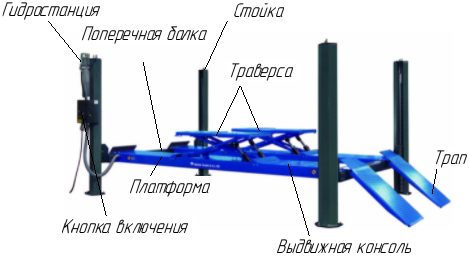

Рисунок 3.2 – Четырех стоечный подъемник CARLIFT II 4.0W

В конструкцию четырех стоечного подъемника CARLIFT II 4.0W входит: основа подъемника, стойки, пневматические компоненты, гидроцилиндры, емкость для жидкости, электромотор, масляный насос, гидравлические шланги, парашютный клапан, две гидравлические траверсы.

Конструкция данного подъемника схожа с конструкцией подъемником STORM STD-6635Р отличительными особенностями является, у подъемника CARLIFT II 4.0W имеется две гидравлические траверсы.

Рисунок 3.3–Четырех стоечный подъемник RAVAGLIOLI RAV4504OF

В конструкцию четырех стоечного подъемника RAVAGLIOLI RAV4504OF входит: основа подъемника, стойки, пневматические компоненты, гидроцилиндры, емкость для жидкости, электромотор, масляный насос, гидравлические шланги, парашютный клапан, металлические тросы, ниши под поворотные круги.

Конструкция данного подъемника схожа с подъемником STORM STD-6635Р отличительными особенностями является, у подъемника STORM STD-6635Р можно выполнять вывешивание автомобиля на траверсе, а на подъемнике RAVAGLIOLI RAV4504OF траверса отсутствует.

Пульт управления – выполнен в виде пластикового короба, в котором расположены электрическая схема и кнопки, служит для поднятия подъемника, располагается на стойке.

Кнопка для опускания - выполнена в виде пластикового короба, в котором расположены электрическая схема и кнопки, служит для опускания подъемника, располагается на стойке.

Рисунок 3.4 – Четырех стоечный подъемник TST 440A

В конструкцию четырех стоечного подъемника TST 440A входит: основа подъемника, стойки, пневматические компоненты, гидроцилиндры, емкость для жидкости, электромотор, масляный насос, гидравлические шланги, парашютный клапан, металлические тросы, пневмогидравлическая траверса, ниши под поворотные круги.

К преимуществам подъемников от этого производителя относится минимальное время подъема транспортного средства на рабочую высоту, что гарантирует оперативное обслуживание и позволяет работать максимально эффективно.

Основа подъемника - металлический профиль с ребрами жесткости и отверстиями под анкерные болты для крепления, к этому профилю крепится стойки на которых располагаются все дополнительные элементы, служит для установки подъемника на бетонный пол.

Резиновые упоры –выполнены из резины, имеют винтовые подхваты в данном подъемнике могут изменять плавно свою высоту вращением, располагаются на концах лап траверсы, служат для упора в нижнюю часть автомобиля.

Пульт управления- представляет собой металлический короб, в котором установлена электронная плата и кнопки управления, предназначен для управления подъемником, располагается на стойке подъемника.

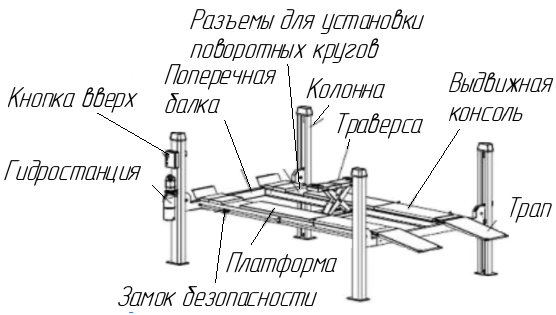

Рисунок 3.5 – Четырех стоечный подъемник Sivik STD-6635P

В конструкцию четырех стоечного подъемника Sivik STD-6635P входит: 4-е колонны, две платформы, две поперечные балки, выдвижные консоли, разъемы для установки поворотных кругов, кнопка вверх, гидростанция, емкость для жидкости, электромотор, масляный насос, гидравлические шланги, парашютный клапан, металлические тросы, замок безопасности, 2-а трапа.

4 Обоснование исходных данных для выполнения модернизации технологического оборудования

4.1 Перечень технических характеристик модернизируемого оборудования

Исходные данные для проектирования представлены в таблице 4.1.

Таблица 4.1 – Исходные данные для проектирования

Наименование параметра	Обозначение	Значение
1	2	3
Характеристики указанные в задании
Грузоподъемность, кг	Т	9000
Тип	–	Стационарный
Мощность электродвигателя, кВт	N	3,0
Питание сети, В/Гц	–	360/50
Привод	–	Электро-гидравлический
Высота подъема, мм	Н	2000
Характеристики принятые
Габаритная высота max, мм	–	2000
Масса в сборе, кг	–	1800
Степень подвижности	–	стационарный
Привод рабочего органа	–	Электро-гидравлический
Время подъема и опускания, сек	–	60
Длинна подъемной платформы, мм	–	4800
Расстояние между колонами, мм	–	2740
Общая ширина, мм	–	3080
Объем бака гидронасоса, л	–	14
Давление в рабочей полости, МПа	Pц	21
Звенность	–	3
Производительность насоса, л/мин	Qн	15
Перечень функций
Опускание автомобиля при отсутсвии напряжения	–	+
Система запирания лап от проворачивания	–	+
Поднятии и опускание автомобиля с кнопки	–	+
Перечень операций
Проведение технического обслуживания и технического ремонта ходовой части	–	+

Окончание таблицы 4.1

1	2	3
Проведение технического обслуживания и технического ремонта трансмиссии	–	+
Проведение технического обслуживания и технического ремонта двигателя	–	-
Перечень инструмента
Анкерные болты	–	+
Комплект опор для вывешивания рамных автомобилей	–	+
Резиновые накладки на стойки	–	+

В таблице 4.1 были перечислены исходные данные, некоторые были изменены, такие как: масса в сборе (при модернизации добавляются новые элементы),

расстояние между колоннами (было расширено для удобной работы и безопасного открытия дверей автомобиля).
