Peзульtat pacчeta
-----------------------------------------------------------
I HOMEP I УЗЛOBЫE ПEPEMEЩEHИЯ И ПOBOPOTЫ I
I I--------------------------------------------------I
I УЗЛA I WX I WY I FI I
I I--------------------------------------------------I
---------------------------------------------------------
I 1 I .0000E+00 I .0000E+00 I .0000E+00 I
I 2 I .0000E+00 I -.1851E-06 I -.4558E-05 I
I 3 I .2409E-05 I -.3085E-06 I -.1491E-04 I
I 4 I .1073E-04 I -.1440E-05 I .5771E-04 I
I 5 I .7717E-04 I -.1166E-03 I .1085E-03 I
=========================================================
---------------------------------------------------------

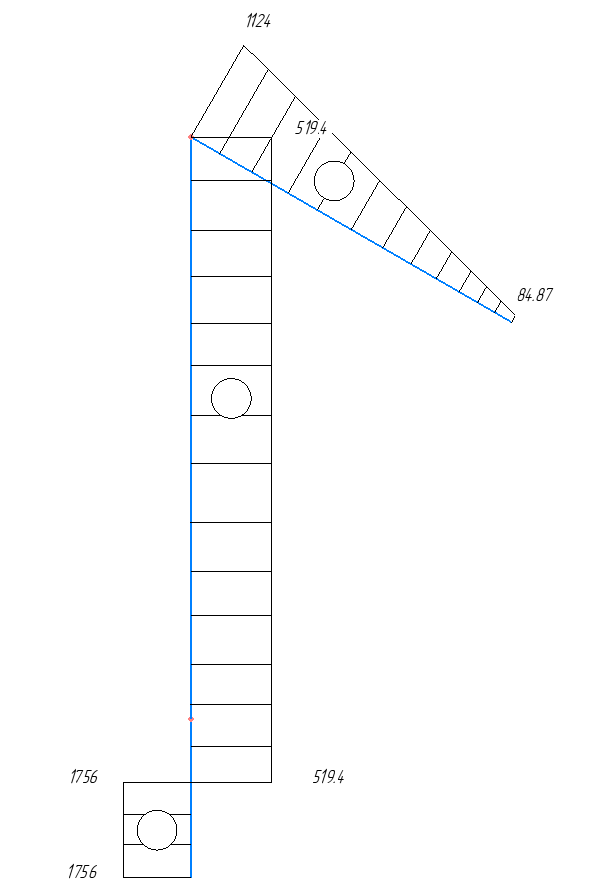

I HOMEP I B H У T P E H H И E У C И Л И Я I
ICTEPЖHЯ I RX I RY I M I
---------------------------------------------------------
I I -.9976E+03 I .1756E+04 I -.2107E+03 I
I 1 I -.9976E+03 I .1756E+04 I .1053E+03 I
I I -.9976E+03 I .1756E+04 I .4214E+03 I
---------------------------------------------------------
I I -.9976E+03 I -.5194E+03 I .4214E+03 I
I 2 I -.9976E+03 I -.5194E+03 I .3590E+03 I
I I -.9976E+03 I -.5194E+03 I .2967E+03 I
---------------------------------------------------------
I I -.9976E+03 I -.5194E+03 I .2967E+03 I
I 3 I -.9976E+03 I -.5194E+03 I -.2746E+03 I
I I -.9976E+03 I -.5194E+03 I -.8460E+03 I
---------------------------------------------------------
I I .4900E+02 I .1124E+04 I -.8460E+03 I
I 4 I .4900E+02 I .6043E+03 I -.2412E+03 I
I I .4900E+02 I .8487E+02 I -.1876E-03 I
---------------------------------------------------------
=========================================================
2.2. Проверка на прочность и жесткость звеньев манипулятора.
Условие прочности:
Поскольку звенья манипулятора чаще изготовляются из равнопрочного материала – стали, то для оценки прочности материала при плоском нагружении системы используют условие прочности
,
где – максимальное нормальное напряжение в опасной точке опасного сечения (Па), N–нормальная сила в опасном сечении (H), F–площадь поперечного сечения (м2), – изгибающий момент в опасном сечении (Н*м), – момент сопротивления сечения относительно оси y (м3), – допустимое напряжение (Па).
При пространственном нагружении условие прочности для круглого сечения:
м3
Положением опасного сечения является стык между 3 и 4 звеньями:
N =997.6 Н My = 846 Н·м [σ] = 2·108 Па
Па.
Стык между 1 и 2 звеньями брать не будем, т.к. значения максимального Rx совпадают со значениями максимального My.
Определим коэффициент запаса по формуле:
где – предел текучести конструкционной качественной стали 10
Проверку жесткости манипулятора следует выполнить, сравнив рассчитанный прогиб руки манипулятора с допустимым значением, известным из исходных данных.
Условие жесткости:
,
где wp–рассчитанные прогиб руки манипулятора (м), [w] – допустимый прогиб (м).
[w] = 4·10-2 м
условие жёсткости выполняется
условие жёсткости выполняется
условие жёсткости выполняется
условие жёсткости выполняется
условие жёсткости выполняется
Условие жесткости выполняется.
