6. Проверка гребного винта на кавитацию.
В условиях реального проектирования наиболее достоверным методом прогнозирования кавитации винта является испытание модели винта в кавитационной трубе.
При отсутствии данных модельного эксперимента для проверки винта на кавитацию применяем следующую формулу:
где R- значение сопротивления судна, Н, при найденном значении
- атмосферное давление воздуха, = 101300 Н/м3
ρ- плотность воды, кг/м3;
ho- заглубление оси гребного винта; значение ho может быть найдено по приближённой формуле: ho = T – 0,40D + 0,2;
ho=5,896
- давление насыщенных паров
при ; Ѳрасч=0,608
; Ѳрасч=0,61
; Ѳрасч=0,616
D - диаметр гребного винта, м
Zp - число гребных винтов
Расчёт гребного винта можно считать законченным, если найденное значение Ѳрасч будет меньше или равно принятому в расчёте значению дискового отношения Ѳ, в противном случае следует повторить расчёт, используя расчётную диаграмму с ближайшим большим значением дискового отношения.
Ѳ=0,65
Ѳ >Ѳрасч, т.е. дисковое отношение рассчитанного гребного винта обеспечивает отсутствие кавитации.
7. Конструктивные характеристики гребного винта.
На основании вышеизложенного расчета примем окончательно следующие конструктивные элементы гребного винта:
Диаметр гребного винта
D= 4,8 м.
Конструктивное шаговое отношение
H/D= 1,21
Дисковое отношение
Ѳ = 0,65
Число лопастей
Z = 4
Направление вращения – правое.
Материал – бронза АЖН-9-4-4.
8. Расчёт паспортных характеристик.
Для рассчитанного гребного винта с обеих частях соответствующей диаграммы (KТ , KQ - ) по значениям и H/D снимают и заносят в таблицу коэффициенты упора KТ и момента KQ. Дальнейший расчёт выполняют по формулам:
Все результаты сведены в таблицу 7.
Таблица 7
J |
Коэф. упора, тяги и момента |
Vs, тяга, мощ-ть |
n, мин-1 |
75 |
90 |
100 |
110 |
125 |
130 |
|||||||||
nc, с-1 |
1,25 |
1,50 |
1,67 |
1,83 |
2,08 |
2,17 |
||||||||||||
nc2, с-1 |
1,56 |
2,25 |
2,78 |
3,36 |
4,34 |
4,69 |
||||||||||||
nc3, с-1 |
1,95 |
3,38 |
4,63 |
6,16 |
9,04 |
10,17 |
||||||||||||
0,42 |
KT |
0,33 |
Vs |
уз |
6 |
8 |
9 |
9 |
11 |
11 |
||||||||
Ke |
0,27 |
Pe |
кН |
218 |
314 |
387 |
469 |
605 |
655 |
|||||||||
KQ |
0,047 |
Ne |
кВт |
1619 |
2798 |
3838 |
5108 |
7495 |
8431 |
|||||||||
0,56 |
KT |
0,28 |
Vs |
уз |
8 |
9 |
10 |
11 |
13 |
13 |
||||||||
Ke |
0,24 |
Pe |
кН |
197 |
283 |
350 |
423 |
547 |
591 |
|||||||||
KQ |
0,049 |
Ne |
кВт |
1688 |
2917 |
4001 |
5325 |
7814 |
8790 |
|||||||||
0,72 |
KT |
0,29 |
Vs |
уз |
9 |
11 |
12 |
13 |
15 |
15 |
||||||||
Ke |
0,24 |
Pe |
кН |
204 |
294 |
362 |
439 |
566 |
613 |
|||||||||
KQ |
0,051 |
Ne |
кВт |
1757 |
3036 |
4164 |
5542 |
8133 |
9149 |
|||||||||
0,80 |
KT |
0,26 |
Vs |
уз |
11 |
13 |
15 |
16 |
19 |
19 |
||||||||
Ke |
0,22 |
Pe |
кН |
193 |
263 |
325 |
393 |
508 |
549 |
|||||||||
KQ |
0,053 |
Ne |
кВт |
1826 |
3155 |
4327 |
5760 |
8452 |
9507 |
|||||||||
0,96 |
KT |
0,24 |
Vs |
уз |
13 |
16 |
17 |
19 |
22 |
23 |
||||||||
Ke |
0,20 |
Pe |
кН |
169 |
243 |
300 |
363 |
469 |
507 |
|||||||||
KQ |
0,055 |
Ne |
кВт |
1895 |
3274 |
4491 |
5977 |
8771 |
9866 |
|||||||||
|
|
|
|
|
|
|
|
|
|
|

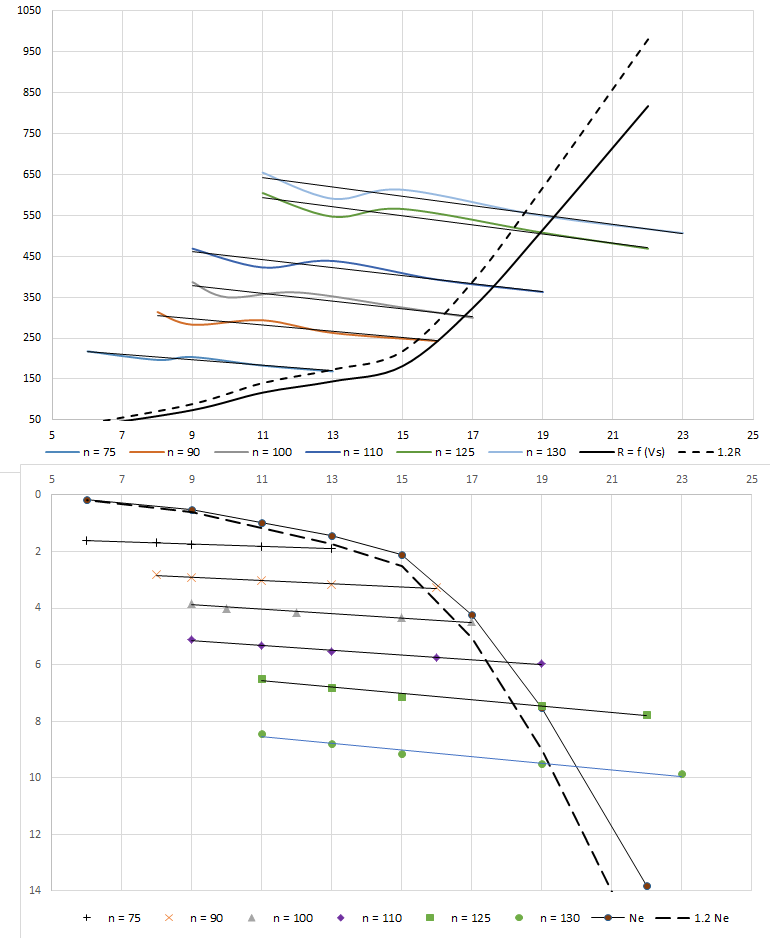

По результатам расчётов построим паспортную диаграмму судна.
Vs,уз
Pе, кН
Рис. 7
Ne, МВт
По данным паспортной диаграммы находим:
1. Скорость хода судна в эксплуатации в грузу с чистым корпусом:
Vsпр = 19 узлов при n = nном = 125 мин-1
2. Мощность двигателя Ne = 7700 кВт .
3 . Запас мощности двигателя при движении судна с Vs = 19 узлов и n=125 мин-1
Ne = ((8000 – 7700)/8000)*100 = 3,75 %
4. Среднеэксплуатационная скорость Vs экс = 16 при n = 110 мин-1
