17. Дифракция на двумерной решетке.

Двумерная дифракционная решетка представляет собой скрещенные перпендикулярно друг другу решетки с периодами d1 и d2 , причем обычно d1=d2

  Простейшую двумерную решетку можно получить, сложив две одномерные решетки так, чтобы их щели были взаимно перпендикулярны. Главные максимумы двумерной решетки должны одновременно удовлетворять условию максимума для каждой из решеток:

d₁sinφ₁= ±m₁λ иd₂sinφ₂= ±m₂λ

где φ - угол между направлением на главный максимум (направление луча) и нормалью к решетке;  m – порядок дифракционного максимума.

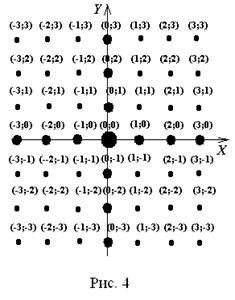

Дифракционная картина представляет собой систему светлых пятен, расположенных в определенном порядке на плоскости экрана. Размеры этих пятен уменьшаются при увеличении числа щелей, а яркость возрастает. Такая же картина получается, если на одно стекло нанести ряд взаимно перпендикулярных полос.

18. Дифракция на трехмерной решетке.

Пространственной, или трехмерной, дифракционной решеткой называется такая оптически неоднородная среда, в которой неоднородности периодически повторяются при изменении всех трех пространственных координат.

Примером пространственной дифракционной решетки может слу­жить кристаллическая решетка твердого тела. Частицы, нахо­дящиеся в узлах этой решетки (атомы, молекулы или ионы), играют роль упорядоченно расположенных центров, когерент­но рассеивающих падающий на них свет.

λ~ 10^-12 —10^-8 м

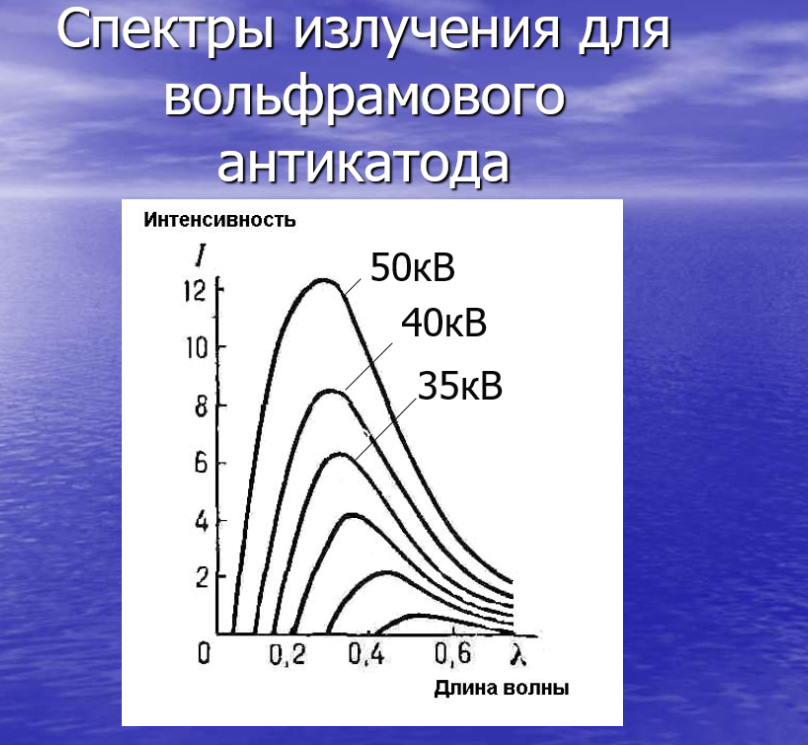

19. Дифракция рентгеновских лучей. Формула Вульфа -Брэггов. Методы Лауэ и Дебая-Шерера.

Формула Вульфа – Брэггов: 2dsinθ=mλ

20. Понятие о голографии

Голография есть особый способ записи и последующего восстановления изображения предмета, основанный на регистрации интерференционной картины. При освещении фотопластинки (голограммы) пучком света изображение предмета восстанавливается в почти первоначальном виде, так что создается ощущение его реальности.

Для записи предмета на светочувствительной пластинке кроме волны, отраженной от предмета (так называемой предметной волны), используется когерентная с ней волна от источника света (так называемая опорная волна). На фотопластинке фиксируется распределение интенсивности в интерференционной картине, возникающей при наложении предметной и опорной волн. При освещении проявленной фотопластинки происходит дифракция света в фотослое. В результате дифракции восстанавливается изображения предмета.

Цветная голография основана на записи объемной интерференционной картины. Восстановление изображения происходит при отражении света от голограммы. При записи предмет (последовательно или одновременно) освещается излучением трех цветов: красным, зеленым и синим. В толще фотоэмульсии образуется (и фиксируются) три пространственные интерференционные картины. При освещении белым цветом каждая из систем формирует свое одноцветное изображение предмета. В результате, при наложении трех одноцветных, получаются цветное изображение предмета

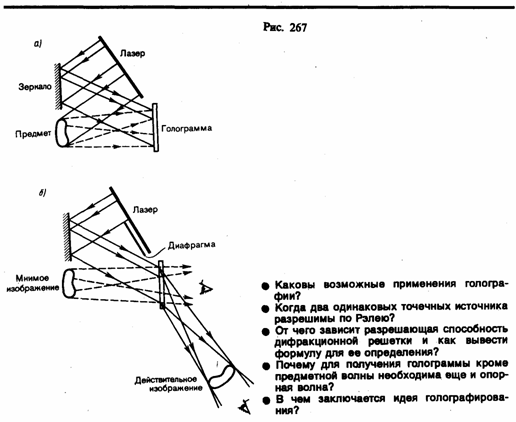

Испускаемый лазером луч, расширяется и делится на две части. Одна часть падает на фотопластинку, отразившись от зеркала (опорный луч), другая часть отражается от предмета (предметный луч). Оба пучка лучей должны быть когерентными. Опорный и предметный лучи складываются на фотопластинке, образуя интерференционную картину. Там, где максимумы интенсивности, эмульсия засвечивается сильнее, где минимумы – слабее. После проявления фотопластинки и получается голограмма — зарегистрированная на фотопластинке интерференционная картина, образованная при сложении опорной и предметной волн.

Для восстановления изображения проявленную фотопластинку помещают в то самое место, в котором она находилась при фотографировании, и освещают опорным пучком света (часть лазерного пучка, которая освещала предмет, перекрывается). Опорный пучок дифрагирует на голограмме, в результате возникает волна точно такая же, как волна, отраженная предметом. Эта волна дает мнимое изображение предмета, которое воспринимается глазом наблюдателя.

Необходимо отметить, что обычная фотопластинка фиксирует только интенсивность, а голограмма – зависимость интенсивности от фазы.

Обычно пользуются мнимым голографическим изображением, которое по зрительному восприятию создает полную иллюзию существования реального предмета. Рассматривая из разных положений объемное изображение предмета, даваемое голограммой, можно увидеть более удаленные предметы, закрытые более близкими из них (заглянуть за ближние предметы
