2.4 Выбор кнопок управления
В
ыбираем
кнопки управления LAY5-BA31,
LAY5-BA41,
LAY5-BA51
(рис. 2.14, 2.15, 2.16) (d = 22 мм; контакты 1з+1р).
Кнопка SB1 (Пуск) – зеленый. Кнопка SB2
(Реверс) – желтый. Кнопка SB3 (Стоп) –
красный.
Рисунок 2.14 – Кнопка управления LAY5-BA31
Р
исунок
2.15 – Кнопка управления LAY5-BA41
Рисунок 2.16 – Кнопка управления LAY5-BA51

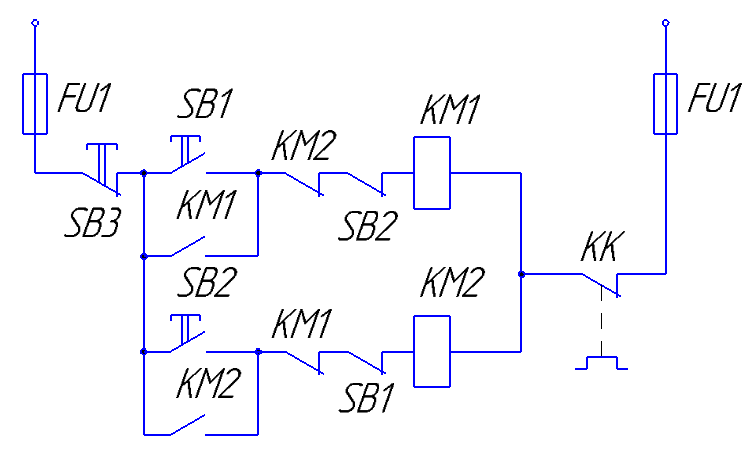

Р
исунок
2.17 – Схема управления двигателем
В схеме управления двигателем (рис. 2.17) используются замыкающий и размыкающий контакты кнопок SB1 и SB2, размыкающий контакт кнопки SB3. Размыкающие контакты кнопок Пуск и Реверс включены в цепи друг друга для осуществления механической блокировки.
2.5 Выбор корпуса нку
С учетом габаритных размеров выбранных аппаратов выбираем щит с монтажной панелью серии TITAN 5 ЩРн-24 IP31 УХЛ3 (рис. 2.18) [6].
Размеры щита (ВхШхГ): 460х310х130 мм.

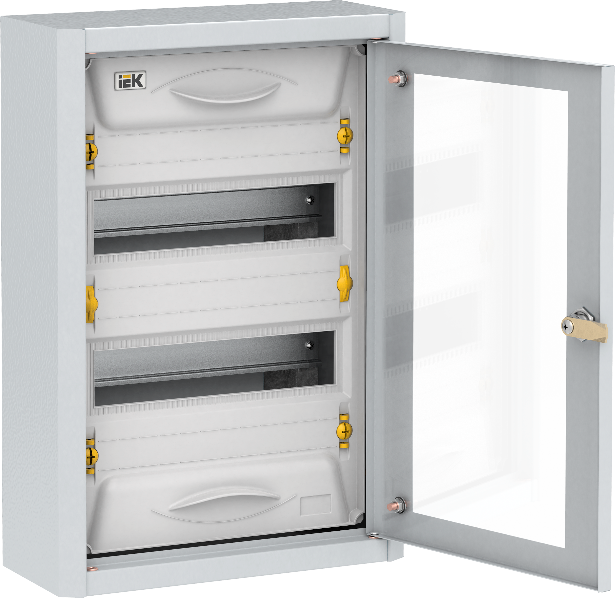

Рисунок 2.18 – Щит ЩРн-24 IP31 УХЛ3
Для комплектации НКУ аппаратура выбиралась по техническим каталогам фирм Schneider Electric, ABB и IEK.
2.6 Проверка выбранных аппаратов
Д
ля
проверки согласованности срабатывания
автоматических выключателей построим
в одних координатных осях сравнительные
времятоковые характеристики выбранных
аппаратов (рис. 2.19).
Рисунок 2.19 – Карта селективности автоматических выключателей
Селективность заключается в обеспечении такой координации между времятоковыми характеристиками последовательно расположенных выключателей, чтобы в случае повреждения отключался только выключатель наиболее близкий к повреждению. Для более наглядного представления о правильности действий защиты строится карта селективности. По оси абсцисс на ней откладываются токи расчетные, пиковые, пусковые и КЗ; по оси ординат – времена действия пиковых, пусковых токов и времена срабатывания защит по защитным характеристикам. Как видно из рисунка 2.19, условие согласованного (поочередного) срабатывания автоматических выключателей выполняется. Следовательно, аппараты выбраны правильно.
Заключение
В первой части курсовой работы были рассчитаны параметры трансформатора и асинхронного электродвигателя, токи всех контуров цепи электроснабжения, а также токи однофазного и трёхфазного короткого замыкания, по значениям которых произведён выбор аппаратов защиты и управления. По токам были выбраны кабели соответствующих линий, и рассчитаны их сопротивления.
Во второй части курсовой работы был обоснован выбор защитной аппаратуры для каждого участка схемы электроснабжения, а именно автоматических выключателей, дифференциальных автоматов и контактора в цепь двигателя. Вся аппаратура расположена в щит ЩРн-24 со степенью защиты IP31.
В качестве управляющей аппаратуры в цепь двигателя были выбраны три кнопки управления: «Пуск», «Реверс», «Стоп».
Проверка выбранных аппаратов была произведена по карте селективности и показала, что все автоматы были выбраны верно.
Список литературы
1. Электрические и электронные аппараты: методические указания по выполнению курсового проекта для студентов очной формы обучения направления подготовки 13.03.02. Электроэнергетика и электротехника / Сост.: А. В. Косолапов; Кубан. гос. технол. ун-т. Каф. электротехники и электрических машин. – Краснодар, 2020. – 23 с.
2. Рекус Г.Г. Электрооборудование производств: Справ. пособие. – М.: Высш. шк., 2007. – 709 стр.: ил.
3. Электрические и электронные аппараты: Учебник для вузов / Под ред. Ю. К. Розанова. – 2-е изд., испр. и доп. – М.: Информэлектро, 2001. – 420 с.: ил.
4. Правила устройства электроустановок. - М.: КноРус, 2009. – 488с.
5. Чунихин, А.А. Электрические аппараты: Общий курс [Текст]. – М.: Энергоиздат, 1988. - 720с.
6. Каталог «220 Вольт». URL: http://220-volt.ru/
7. Каталог IEK. URL: https://iek.ru/
8. Каталог Schneider Electric. URL: https://se.com/ru/ru/
9. Каталог ABB. URL: https://new.abb.com/ru
