1.4 Расчет токов короткого замыкания
Для расчета токов КЗ предварительно нужно рассчитать сопротивления кабелей.
Сопротивление кабеля:
-
(1.11)
(1.12)
где – длина соединительного кабеля, и – соответственно удельное активное (реактивное) сопротивление кабелей (Таблица 1.4.1 – Параметры кабелей).
Т а б л и ц а 1.2 – Параметры кабелей
Номер кабеля |
0 |
1 |
2 |
3 |
4 |
|
16 |
6 |
1,5 |
1,5 |
1,5 |
rуд, мОм |
1,45 |
3,88 |
15,3 |
15,3 |
15,3 |
xуд, мОм |
0,077 |
0,085 |
0,104 |
0,104 |
0,104 |
Суммарные сопротивления кабелей до точки КЗ находят как:
а) активное:
-
(1.13)
б) реактивное:
-
(1.14)
где и – соответственно активное и индуктивное сопротивления трансформатора; и – приведенные активное и реактивное сопротивления энергосистемы (принимаем ).
Тогда модуль полного сопротивления до точки КЗ составит:
-
(1.15)
Ток трехфазного КЗ находится как:
-
(1.16)
где – сопротивление участка цепи до точки КЗ.
Ток однофазного КЗ:
-
(1.17)
где и – соответственно активное и индуктивное сопротивления прямой последовательности цепи до точки КЗ; и находятся как:
-
(1.18)
(1.19)
где и – соответственно активное и индуктивное сопротивления нулевой последовательности трансформатора (при соединении обмоток трансформатора «треугольник-звезда» и ; ); и – активное и индуктивное сопротивления кабелей, ( и ); и – активное и индуктивное сопротивления нулевого проводника, (находится также как и сопротивление кабеля).
Токи однофазного КЗ:
2 Выбор электрических аппаратов управления и защиты
2.1 Выбор автоматических выключателей
Выбор АВ производится по следующим пунктам [5]:
а) роду тока силовой цепи;
б) номинальному напряжению выключателя (Uном.выкл ≥Uном.нагр);
в) числу главных контактов;
г) типу расцепителя или блока управления (с защитой в зоне токов КЗ и перегрузки или только в зоне КЗ);
д) номинальному току выключателя (Iном.выкл >Iном.нагр);
е) току уставки мгновенного срабатывания Iсраб (должно выполняться условие – I(1)кз > Iсраб ; для линии управления с двигателем также должно выполняться условие: Iсраб > (1,1..1,2) Iуд.п;
ж) отключающей способности выключателя (Ics > I(3)кз);
При выборе дифференциальных автоматических выключателей (АВДТ) или устройств защитного отключения (УЗО) необходимо также указать дифференциальный ток Id = 30 мА.
Выключатели выбраны без дополнительных разделителей, свободных контактов и дополнительных механизмов, стационарного исполнения, с передним присоединением [7-9].
Т а б л и ц а 2.1 – Автоматические выключатели
-
Обозначение
Тип
Номинальный ток In, А
Номинальная предельная наибольшая отключающая способность Icu, кА
Q1
ВА-99М
250
35
QF0
ВА88-33
100
35
QF1
BMS413
50
4,5
QF2-4
EASY9
16
4,5
Т а б л и ц а 2.2 – Автоматические выключатели дифференциального тока
-
Обозначение
Тип
Номинальный ток In, А
Номинальный отключающий дифференциальный ток Id, мА
Время отключения при ном. дифф. токе, мс
FD2-FD4
EASY9
16
30
≤40

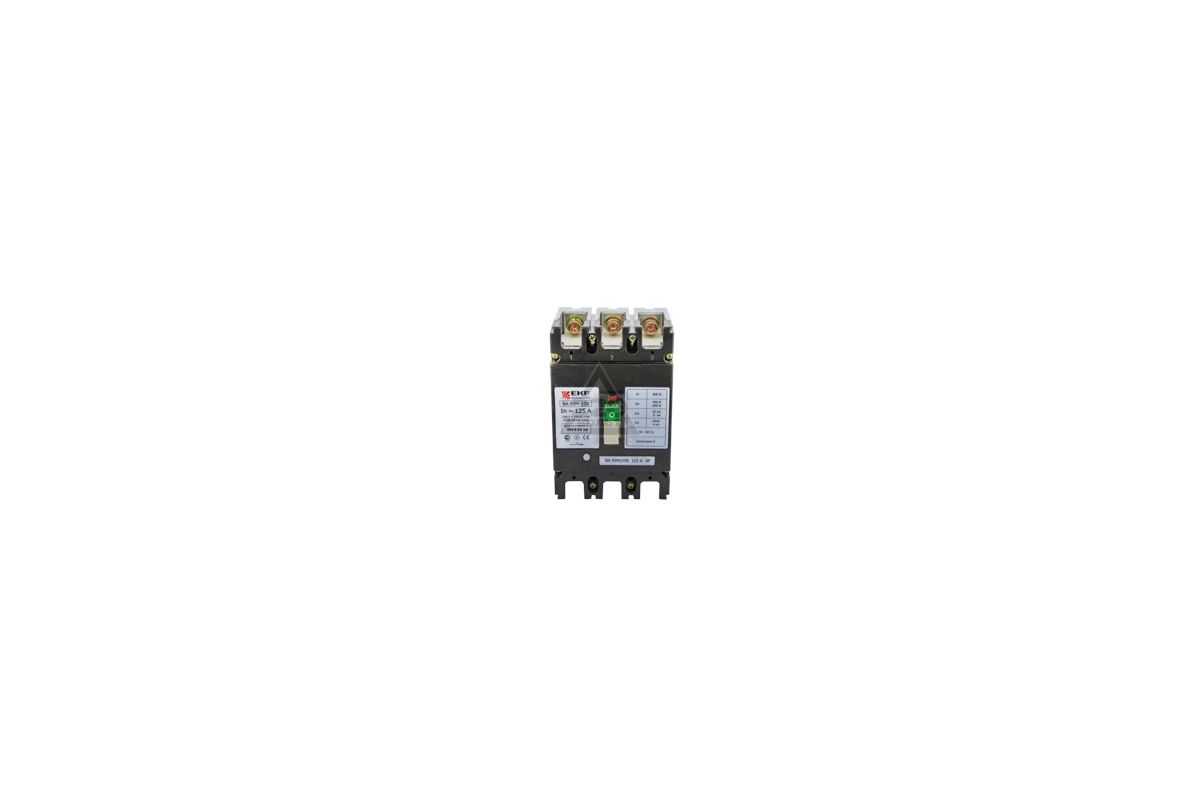

Рисунок 2.1 – Внешний вид автоматического выключателя серии ВА-99М
