I/In t, с р исунок 2.2 – втх автоматического выключателя серии ва-99м
Рисунок 2.3 – Внешний вид автоматического выключателя серии ВА88-33
I/In
t, с

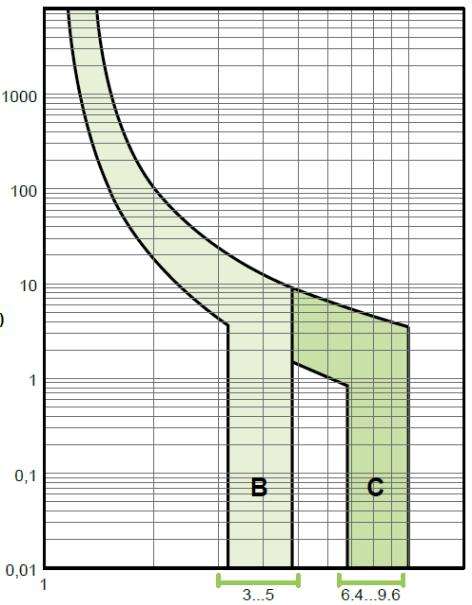

Р исунок 2.4 – ВТХ автоматического выключателя серии ВА88-33
Рисунок 2.5 – Внешний вид автоматического выключателя серии BMS413
t,с
I/In
Р исунок 2.6 – ВТХ автоматического выключателя серии BMS413
t,с
I/In

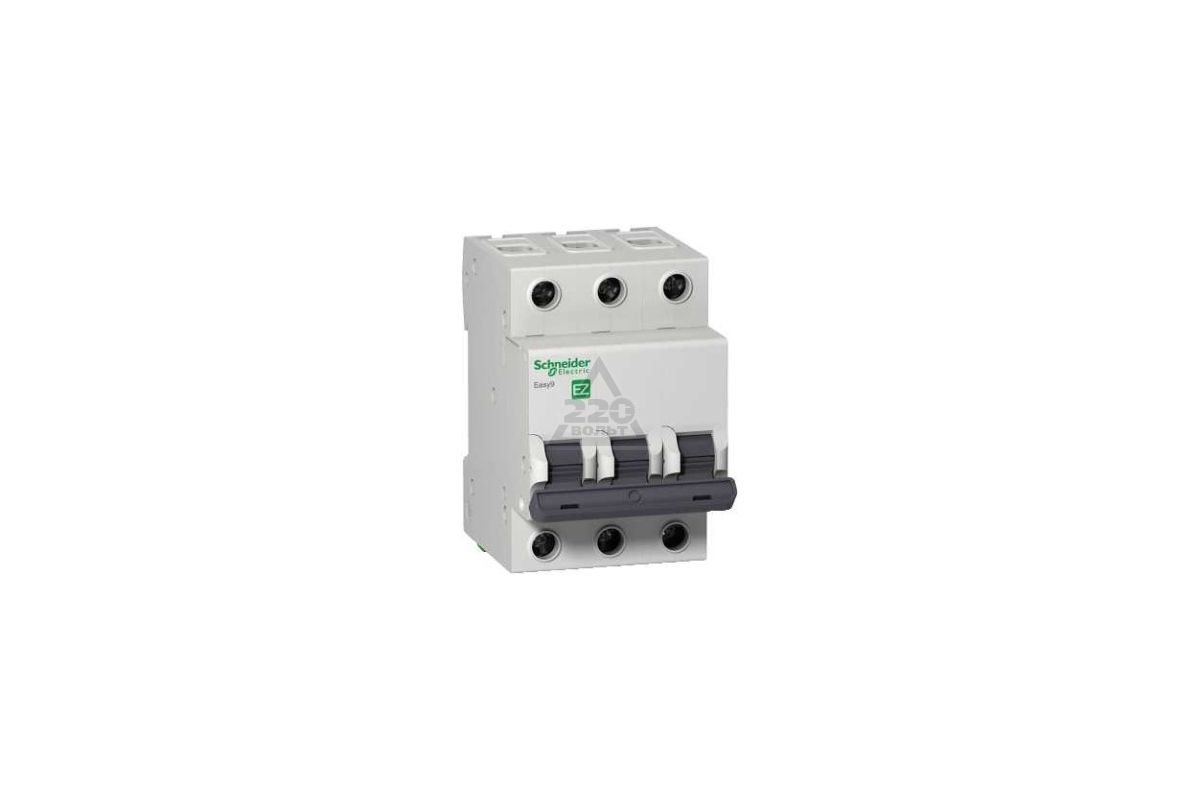

Р исунок 2.7 – Внешний вид автоматического выключателя серии EASY9
Рисунок 2.8 – ВТХ автоматического выключателя серии EASY9
t, с
I/In

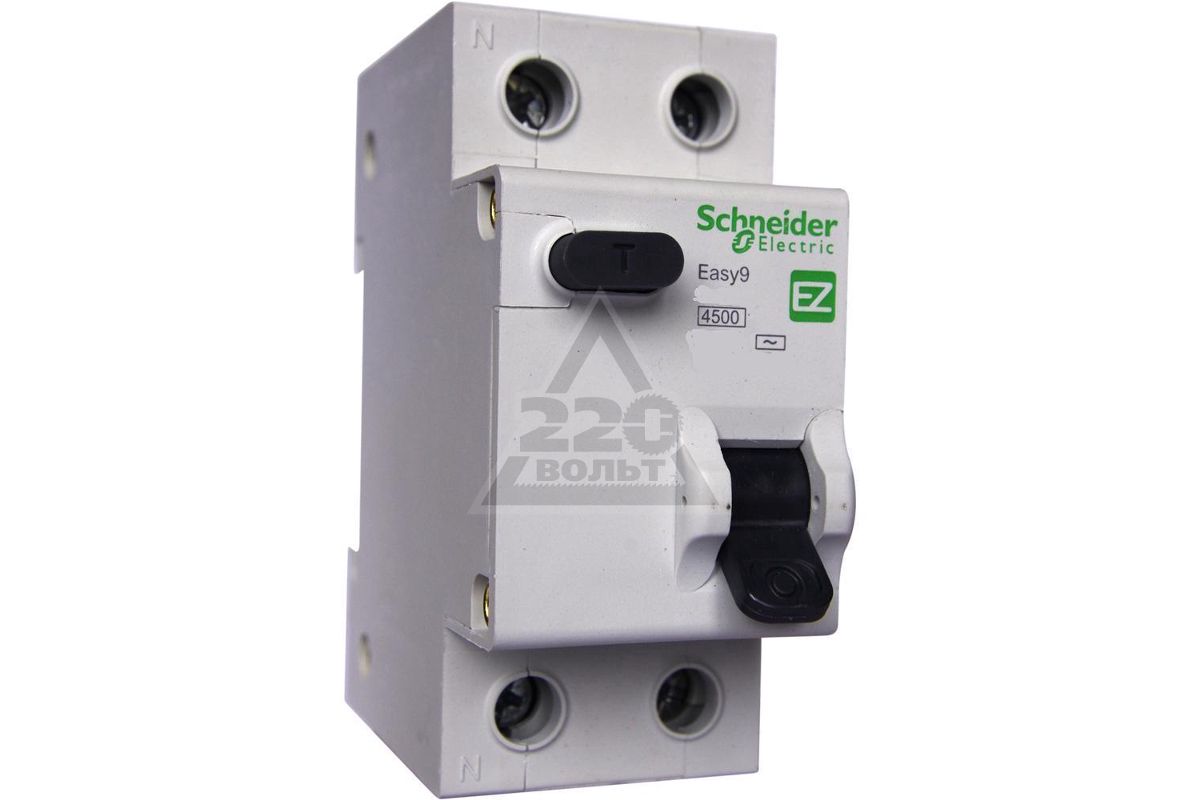

Р исунок 2.9 – Внешний вид дифференциального автомата серии EASY9

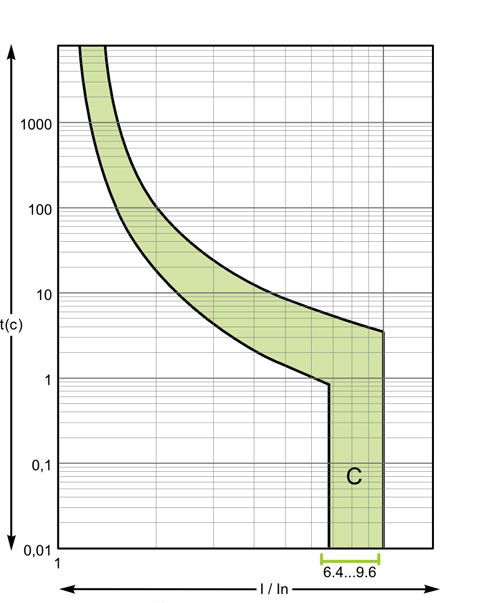

Рисунок 2.10 – ВТХ дифференциального автомата серии EASY9
Графики ВТХ у автоматических выключателей представлен двумя линиями: верхняя учитывает срабатывание непосредственно из холодного состояния, нижняя учитывает срабатывание из горячего состояния, то есть после повторного включения, когда конструкция автомата не успела остыть. При работе АВ следует учитывать, что он может находиться в какой-то точке зоны, ограниченной линиями. Время отключения аварийных токов несколько сокращается в прогретом состоянии и увеличивается в холодном, и поэтому появляется разброс параметров срабатывания.
Защиты автоматов создаются с различным назначением для условий эксплуатации. Бытовые автоматы классифицируются тремя группами В, C, D:
Класс В предназначен для защиты протяженных линий и систем освещения. Кратность токов его срабатывания лежит в пределах 3..5Iном;
Класс С предназначен для защиты розеточных групп или оборудования с умеренными пусковыми токами. Кратность токов 5..10Iном;
Класс D защищает потребителей с высокими пусковыми токами, например, трансформаторы и мощные асинхронный двигатели. Кратность токов 10..20Iном.
АВ типа В являются чрезмерно чувствительными для применения в рассчитываемой нами схеме электроснабжения. В качестве вводных выключателей целесообразно использовать автоматы типа С.
2.2 Выбор контактора
Выбор контактора производится по следующим пунктам:
а) роду тока силовой цепи;
б) номинальному напряжению;
в) числу главных контактов контактора (пускателя);
г) категория применения контактора (пускателя);
д) номинальному рабочему току контактора (пускателя) (для правильно выбранного контактора (пускателя) Iп.дв < Iоткл, который зависит от категории применения).
Выбираем контактор КМИ-34012 (рис. 2.11, параметры приведены в табл. 2.3).
Рисунок 2.11 – Внешний вид контактора серии КМИ-34012
Т а б л и ц а 2.3 – Технические характеристики КМИ-34012
-
Номинальное рабочее напряжение переменного тока U, В
400
Номинальный рабочий ток Is, А
40
Число главных контактов контактора
4
Категория применения
АС-1, АС-3, АС-4
2.3 Выбор аппарата защиты в цепь управления двигателем
В качестве аппарата защиты цепи управления может быть выбран предохранитель или автоматический выключатель. Автоматический выключатель выбирается по тем же параметрам, что и для силовой цепи, а предохранитель выбирается по номинальному току плавкой вставки реле (Iном.пл.вс=1,25 Iном.у), где Iном.у – номинальный ток цепи управления, определяемый потребляемой мощность катушки управления.
В качестве аппарата защиты цепи управления применим автоматический выключатель, выбрав его согласно критериям из п. 2.1.
В ыбираем автоматический выключатель ВА47-29 50А (рис. 2.12, номинальная предельная отключающая способность 4,5 кА, Iном = 50 А).

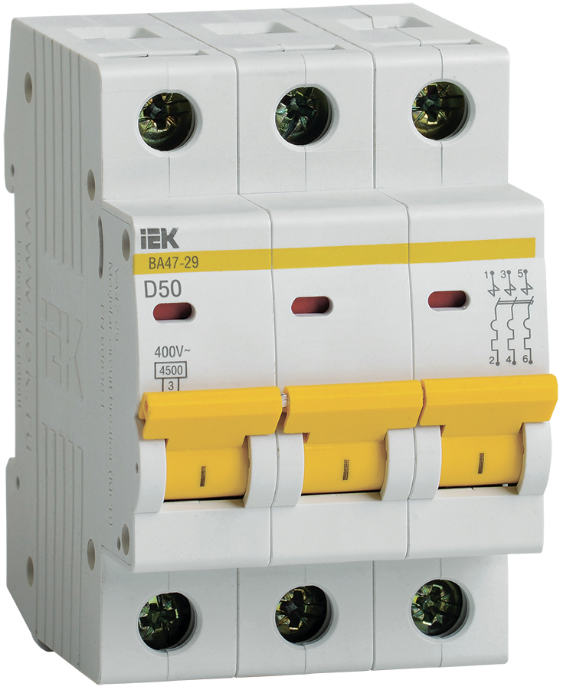

Рисунок 2.12 – Внешний вид автоматического выключателя ВА47-29

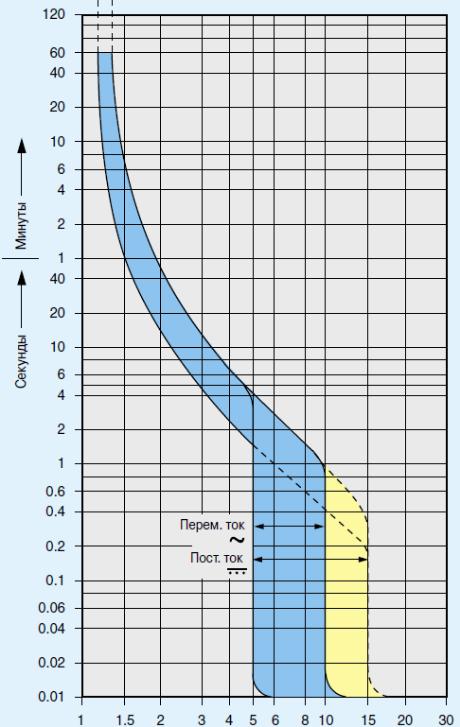

I/In
t, с
Р исунок 2.13 – ВТХ автоматического выключателя серии ВА47-29
