Глава 3. Трассирование дороги на карте.
Трасса – пространственная линия, представляющая собой ось линейного инженерного объекта.
Трассирование – совокупность работ по установлению, восстановлению и закреплению на местности и карте точного местоположения трассы.
Для расположения дороги между опорными пунктами А и Б на карте необходимо:
Соединить опорные пункты воздушной линией по линейки, чтобы получился угол с вершиной угла ВУ
Измерить угол поворота трассы α
Провести участок – вписанный угол α – круговой кривой
Р асчет параметров круговой кривой

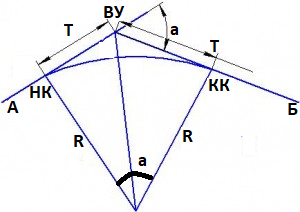

Основные элементы круговой кривой:
Т – тангенс;
Б – биссектриса;
К – кривая;
α – угол поворота трассы;
R – радиус кривой;
Д – домер;
R = 300м, α = 74°
Т = R*
К =
Б =
Д = 2Т – К = 2*226,1– 387,3 = 64,9 м
Расчет пикетных значений начала и конца кривой
НК = ВУ – Т
КК = НК + К
Контроль:
ВУ + Т – Д = КК
Вычисление пикетажных значений:
ПК 6 + 10,0 = ВУ (вершина угла)
2 + 26,1 = Т (тангенс)
ПК 3 + 83,9 = НК (начало кривой)
3 + 87,3 = К (длина кривой)
ПК 7 + 71,2 = КК (конец кривой)
Контроль:
ПК 6 + 10,0 = ВУ
2 + 26,1 = Т
8 + 36,1
+ 64,9 = Д (домер)
ПК 7 + 71,2 = КК
Глава 4. Определение размеров малых мостов и дорожных труб.
1. Бытовые условия потока, т.е. глубину, ширину потока поверху, площадь живого сечения и среднюю скорость воды, которые были в месте устройства моста до его постройки, определяют для гидравлического расчета малого моста.
Для расчета отверстия моста предварительно вычисляется бытовая глубина. Для определения бытовой глубины потока производят следующие действия:
а) вычисляется модуль расхода или расходная характеристика:
Где Q – расчетный расход, м3/с; i0 – продольный уклон тальвега в зоне намеченного сооружения.
б) определяется геометрическая характеристика створа:
Где i1, i2 – уклоны склонов поперечного сечения лога в месте пересечения его дорогой.
в) вычисляется искомая бытовая глубина:
Ширина потока по верху П определяется по зависимости:
Площадь живого сечения:
Средняя скорость течения:
2. Гидравлический расчет моста производим для условий измененного режима водного потока с устройством над подходах к мосту, которые уменьшают живое сечение водотока, а, следовательно, увеличивают по сравнению с бытовой скоростью протекания воды под мостом.
Экономически целесообразно делать мост короче, но производить укрепление в зоне моста от размыва.
Среднюю скорость воды V под мостом назначают примерно в 2-3 раза больше бытовой скорости, а глубину воды h вычисляют по формуле:
В данном случае тип укрепления у меня получается «Булыжник 20 см», так как глубина воды в потоке = 0,69 м, а скорость воды, взятая в 2 раза больше = 2,6 м/с.
0.59
Отверстие моста В при свободном истечении определяют по формуле:
Глубина потока перед мостом в обоих случаях определяется по формуле:
Минимальная высота моста:
Минимальная отметка М проезжей части моста:
Длина моста Лм:
