Содержание листа 1.1:
На листе чертежной бумаги формата А4 вычертить линии, окружности, технические детали.
Нанести штриховку на изображение деталей.
Примечание. Размеры на чертеж не наносить.

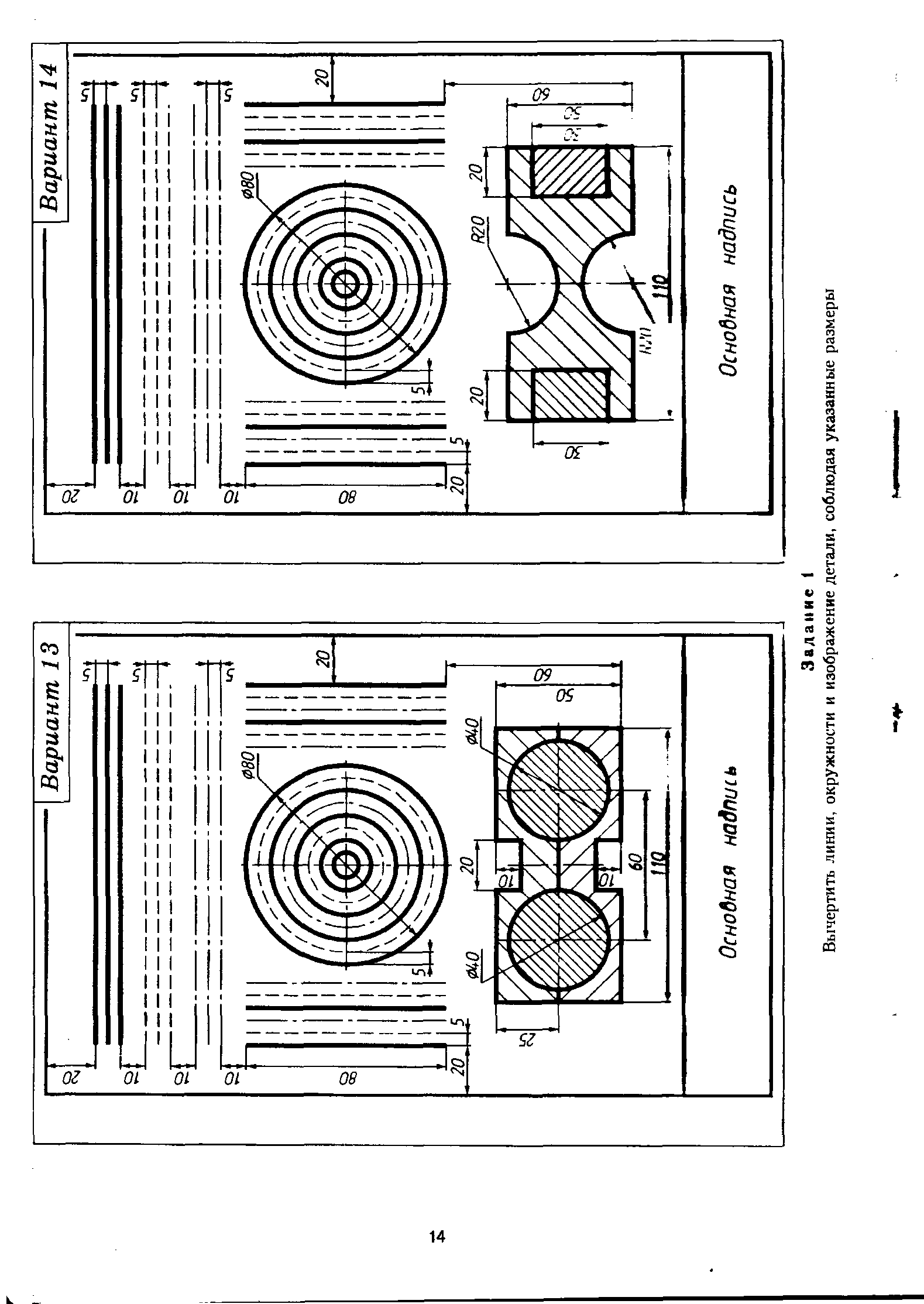

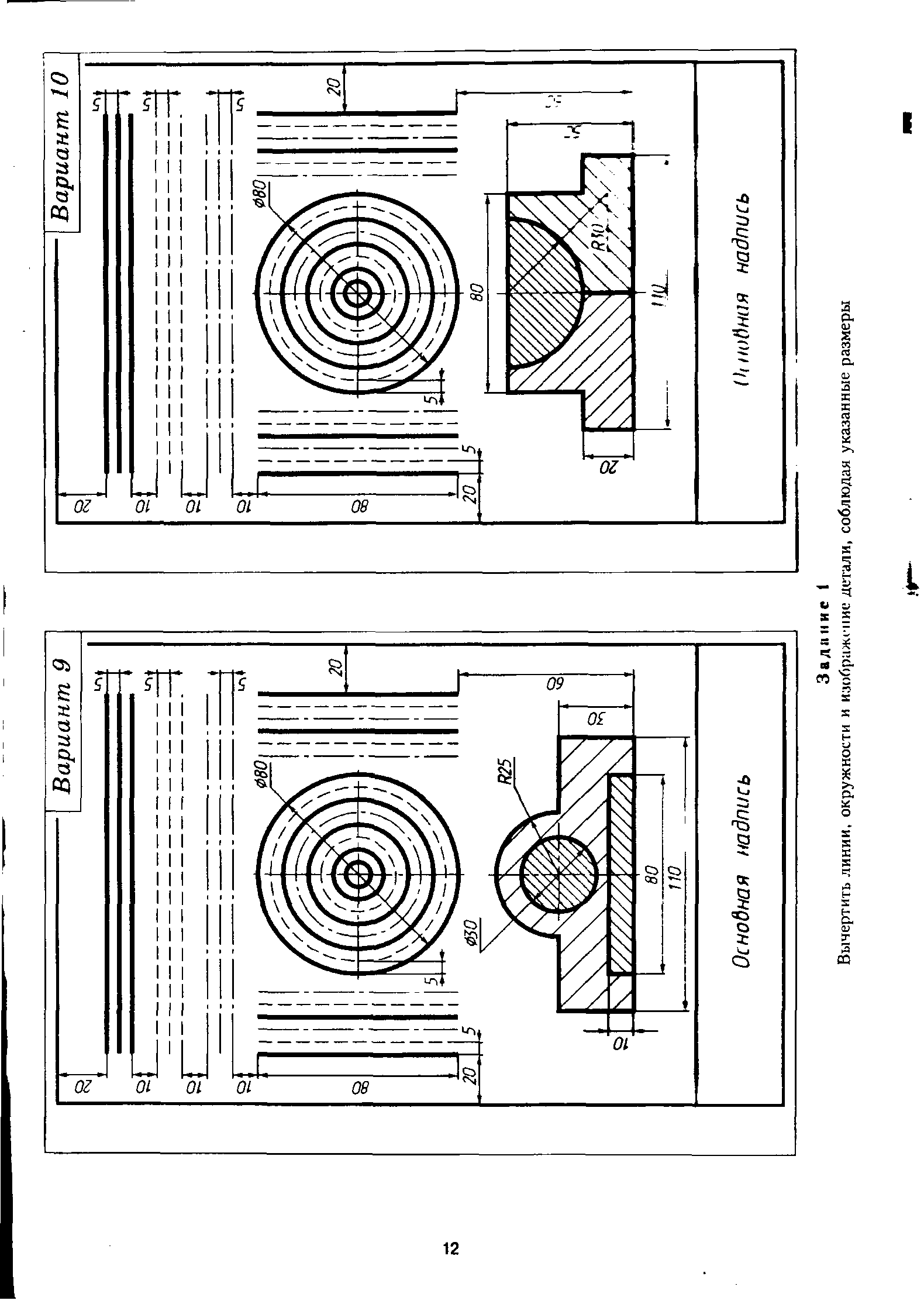

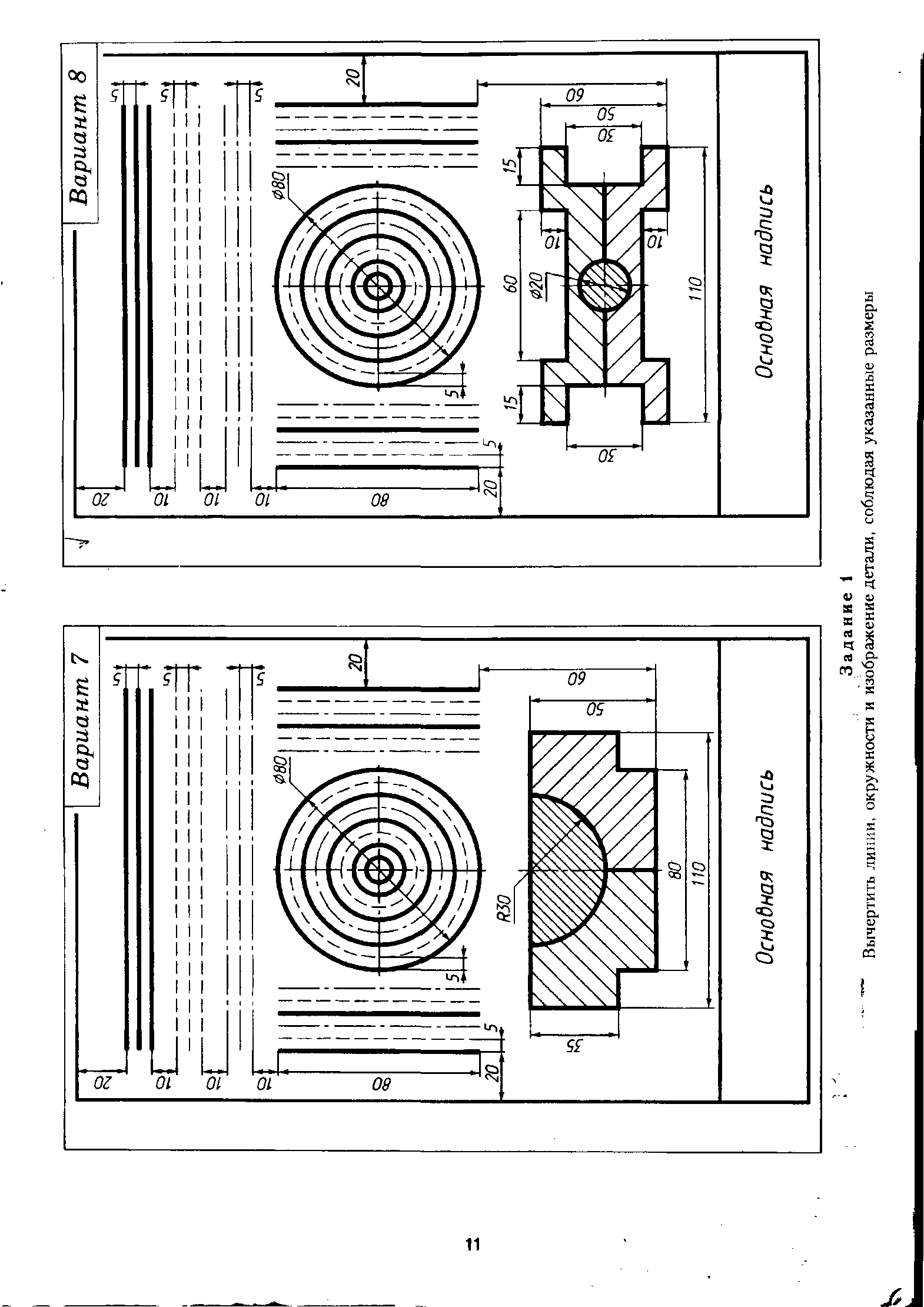

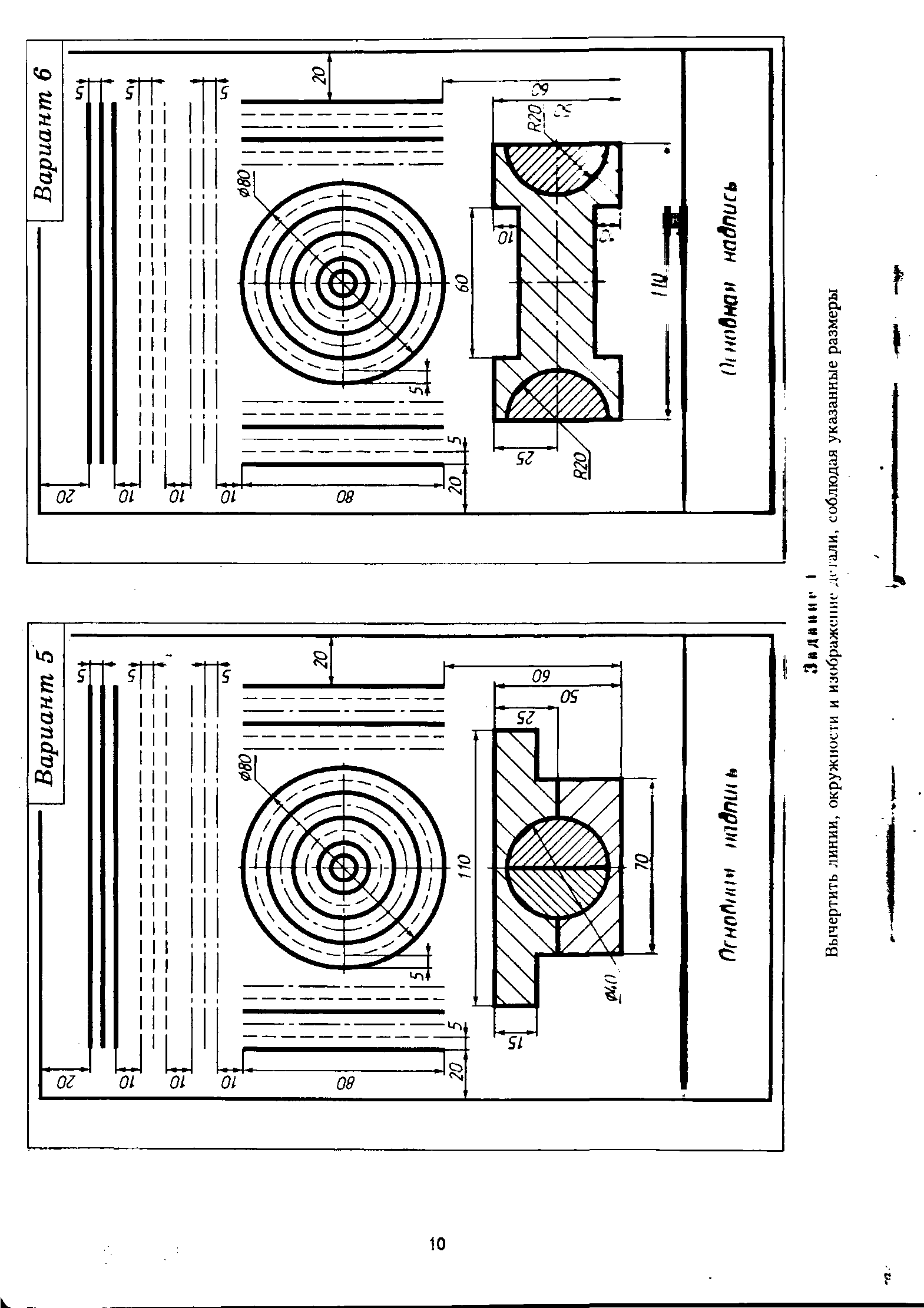

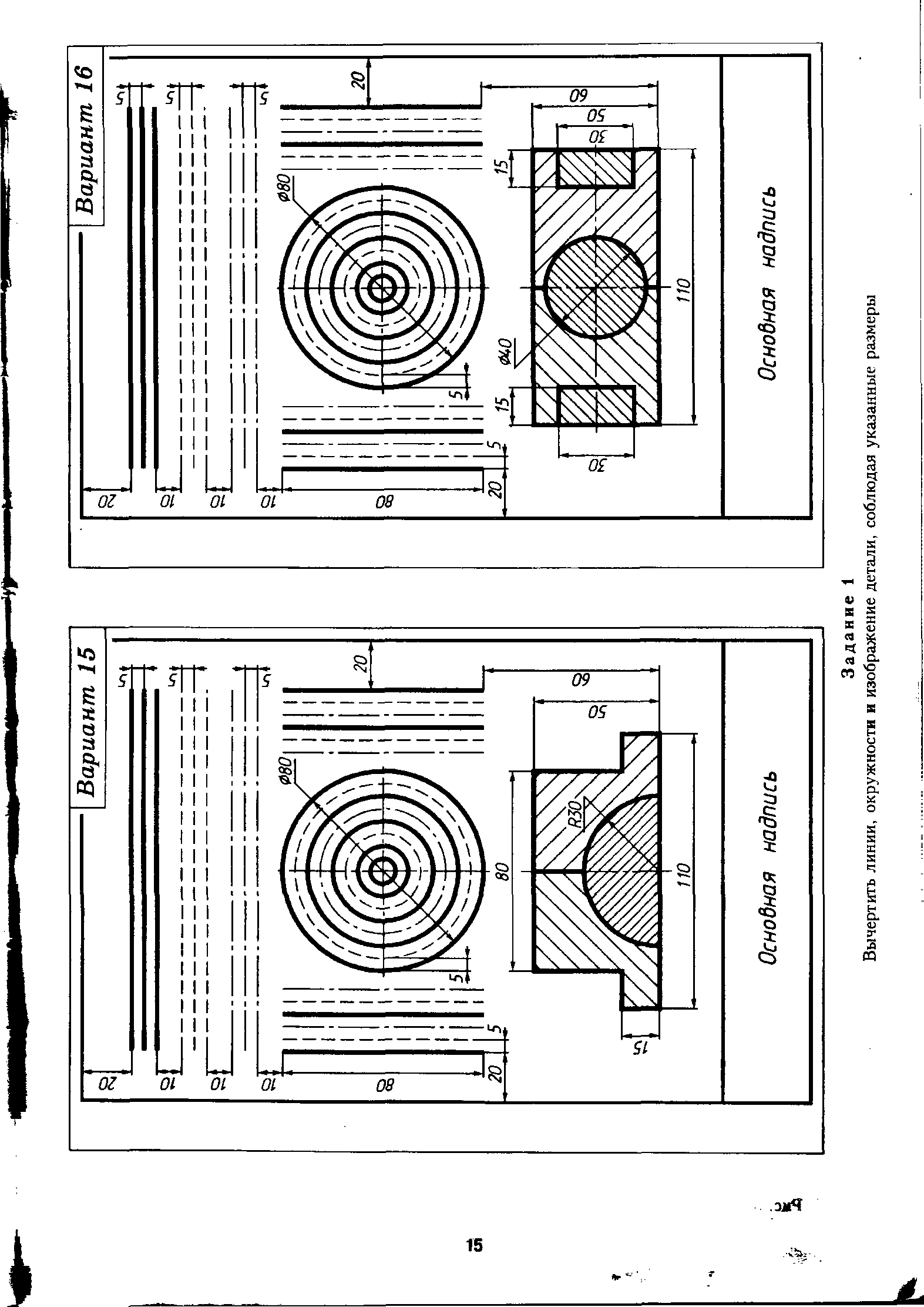

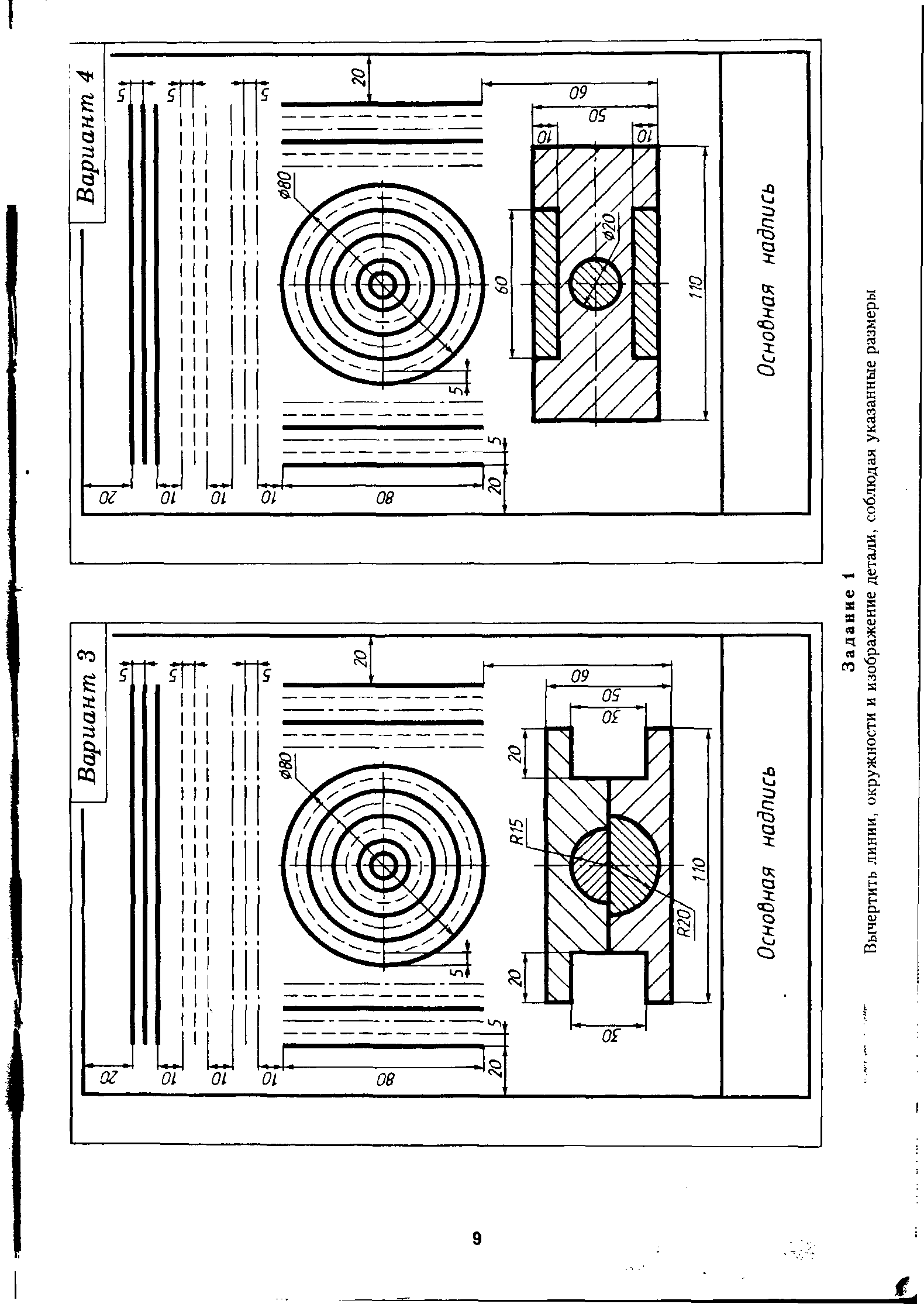

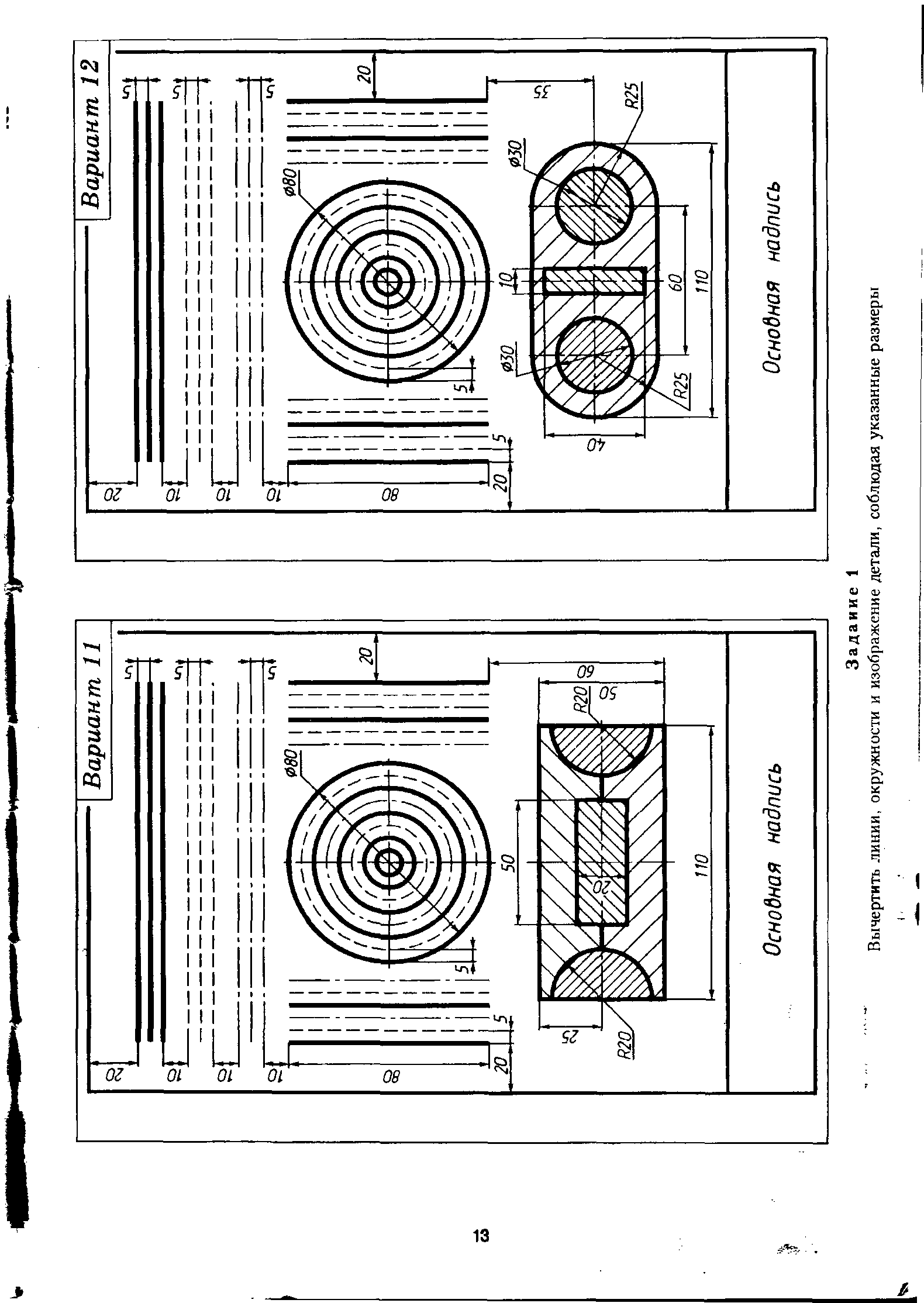

Образец выполнения компоновки листа дан на рисунке (Рисунок 3)., образец выполнения работы на рисунке 3. Условия задания выбираются по рисунку 5 согласно таблицы вариантов заданий (Таблица 2).
Рисунок 2 Рисунок 3
Методические указания по выполнению Листа 1-1.
ГОСТ 2.303-68 устанавливает начертания и основные назначения линий, применяемых при выполнении чертежей.
Толщина S сплошной толстой линии выбирается в пределах от 0,5 до 1,4 мм и зависит от величины и сложности изображений и формата чертежа.
Толщина однотипных линий, а также их тональность должны быть одинаковыми для всех изображений на данном чертеже.
Наименования, начертания, толщина линий по отношению к толщине основной линии и их основные назначения даны в таблице 5
Таблица 5. Линии чертежа
Наименование |
Начертание |
Толщина |
Основное назначение |
Сплошная толстая основная |
|
S=0,5 – 1,4мм |
Линии видимого контура |
Сплошная тонкая |
|
от S/2 до S/3 |
Линии размерные и выносные, штриховки, построений и т.д. |
Сплошная волнистая |
|
от S/2 до S/3 |
Линии обрыва |
Штриховая |
|
от S/2 до S/3 |
Линии невидимого контура |
Штрихпунктирная тонкая |
|
от S/2 до S/3 |
Линии осевые и центровые |
Штрихпунктирная утолщенная |
|
от S/2 до 2/3S |
Линии поверхностей, подлежащих термообаботке или покрытию |
Штрихпунктирная тонкая с двумя точками |
|
от S/2 до S/3 |
Линии сгиба на развертках |
Разомкнутая |
|
от S/2 до11/2S |
Линии сечения |
Сплошная тонкая с изломом |
|
от S/2 до S/3 |
Длинные линии обрыва |
Рисунок 4
Рисунок 5
Рисунок 6
Рисунок 7
Рисунок 8
Рисунок 9
Рисунок 10
Рисунок 11
Лист 1-2 Шрифты чертежные
Содержание листа
На листе чертежной бумаги формата А4 написать чертежным шрифтом типа Б размером 10 прописные и строчные буквы русского алфавита, цифры, знаки диаметра, радиуса, квадрата с числами согласно условию задания на рисунке 15.
Методические указания по выполнению Листа 1-2.
Все надписи и цифры на чертежах и других технических документах выполняются чертежным шрифтом, установленным ГОСТ 2.304-81.
Стандарт устанавливает начертание и размеры прописных и строчных букв русского (кириллицы), латинского, греческого алфавитов, арабских и римских цифр и знаков.
Стандартом установлены следующие типы шрифта:
А без наклона;
А с наклоном 75°;
Б без наклона;
Б с наклоном 75е.
Высота прописных букв в миллиметрах, измеренная перпендикулярно к основанию строки, называется размером шрифта h.
Стандартизовано десять размеров шрифта, мм: h = (1,8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.
Высота строчных букв без отростков обозначается с и определяется по отношению к размеру шрифта h.
Например: для шрифта типа Б с = 7/10 h
Толщина линий шрифта обозначается d и определяется в зависимости от типа и размера шрифта. Для шрифта типа A d = 1/14h , шрифта типа Б d = 1/10h
Ширина букв обозначается g и определяется по отношению к размеру шрифта h или по отношению к толщине линии шрифта d(g = 6/10 h или g = 6/10 d).
Ширина прописных и строчных букв и арабских цифр для шрифта типа Б приводится в табл. 6.
Чертежные шрифты отличаются простотой исполнения и четкостью написания букв и цифр.
Для лучшего усвоения конструкции букв и цифр, а также их отдельных элементов буквы и цифры выполняются на вспомогательной сетке, образованной вспомогательными линиями, шаг которых определяется в зависимости от толщины линий шрифта d.
При выполнении надписей под наклоном 75° вспомогательная сетка имеет ячейки в виде ромба, высота которых равна l/10h или 1/14h (рис. 6).
Построение шрифта и параметры букв показаны на рис. 7.
Изучение конструкции написания букв чертежного шрифта рекомендуется вести не в алфавитном порядке, а разбив их на группы по единообразию написания. За основу можно взять принцип размещения элементов букв относительно вспомогательной сетки.
Таблица 6. Ширина букв и цифр
Прописные буквы |
Относительный размер |
|
Щ |
9/10 h |
9d |
Ж Ф Ш Ъ |
8/10 h |
8d |
АДМХЦЫЮ |
7/10 h |
7d |
БВИЙКЛНОПРТУЧЬЭЯ |
6/10h |
6d |
ГЕ ЗС |
5/10 h |
5d |
Строчные буквы |
относительный размер |
|
щ |
8/10 h |
8d |
ж ф ш т |
7/10 h |
7d |
м ц ъ ы ю |
6/10 h |
6d |
абвгдеийклнопрухчьэя |
5/10 h |
5d |
с з |
4/10 h |
4d |
Цифры |
относительный размер |
|
4 |
6/10 h |
6d |
23567890 |
5/10 h |
5d |
1 |
3/10 h |
3d |
Рисунок 12 Рисунок 13
По начертанию прописные буквы русского алфавита можно разбить на несколько групп. 1.ГЕНТПШЦЩ(рис.8).
АДЖИЙКМХ(рис. 9).
БВЗОРСУЪЧЫЬЭЮЯ(рис. 10).
Ф(рис. 11)
Рисунок 14
Рисунок 15
Рисунок 16
Рисунок 17
Примеры написания строчных букв показаны на рис. 12, цифр — на рис. 13, знаков — на рис. 14.
Рисунок 18
