Лист 1-7 Разрезы простые
Содержание листа 1.7.
На листе чертежной бумаги формата A3 начертить три вида детали, выполнить необходимые разрезы. Выполнить аксонометрическую проекцию детали с вырезом одной четверти. Нанести размеры.
Методические указания по выполнению Листа 1-7
В условиях заданий даны вид спереди и вид сверху детали. Необходимо перечертить заданные виды, построить вид слева. Выполнить необходимые разрезы и аксонометрическую проекцию детали с разрезами.
Последовательность выполнения работы:
1) проанализировать геометрическую форму внешних и внутренних поверхностей детали;
2) установить, какие разрезы целесообразно выполнить на чертеже данной детали, выяснить положение секущих плоскостей для намеченных разрезов;
3) решить вопрос о возможности выполнения соединения половины вида и половины разреза;
4) выявить, какие разрезы нужно обозначить;
5) продумать компоновку изображений на формате;
6) вычертить необходимые изображения детали на формате, нанести штриховку на разрезах под углом 45 °.
7) вычертить аксонометрическую проекцию детали с разрезами.
Графическая работа «Разрезы»

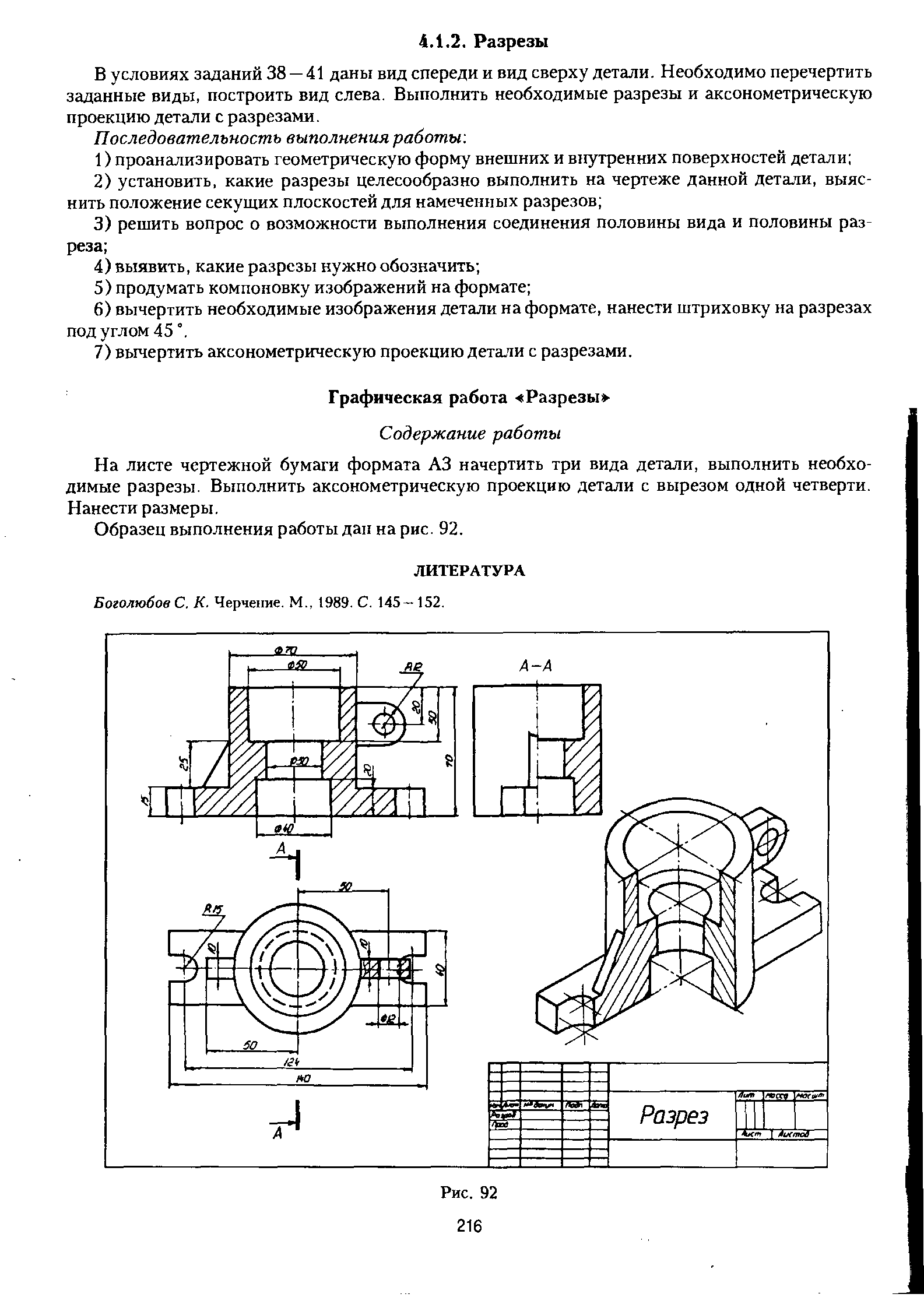

О бразец выполнения работы дан на рис. 28
Рисунок 28

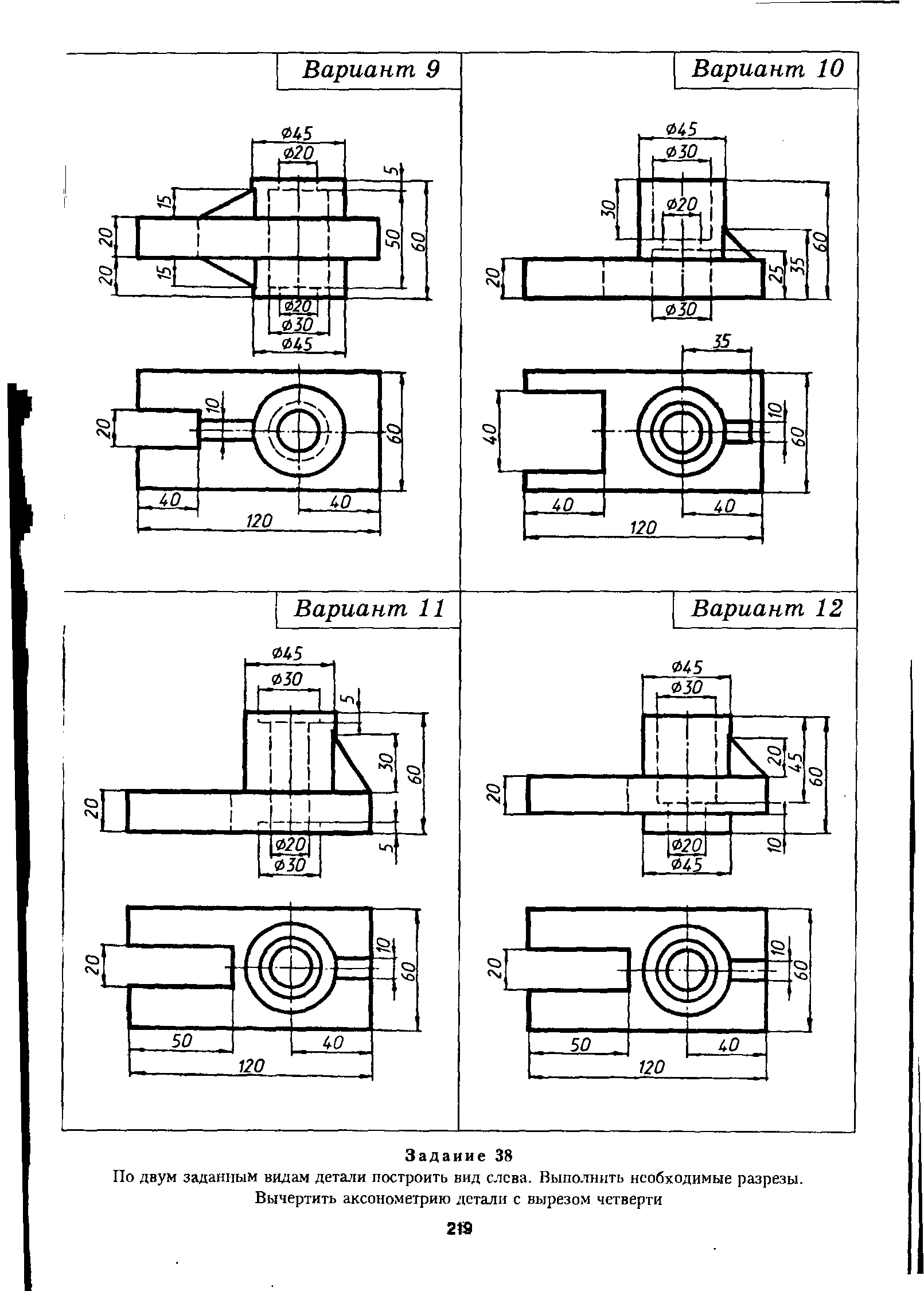

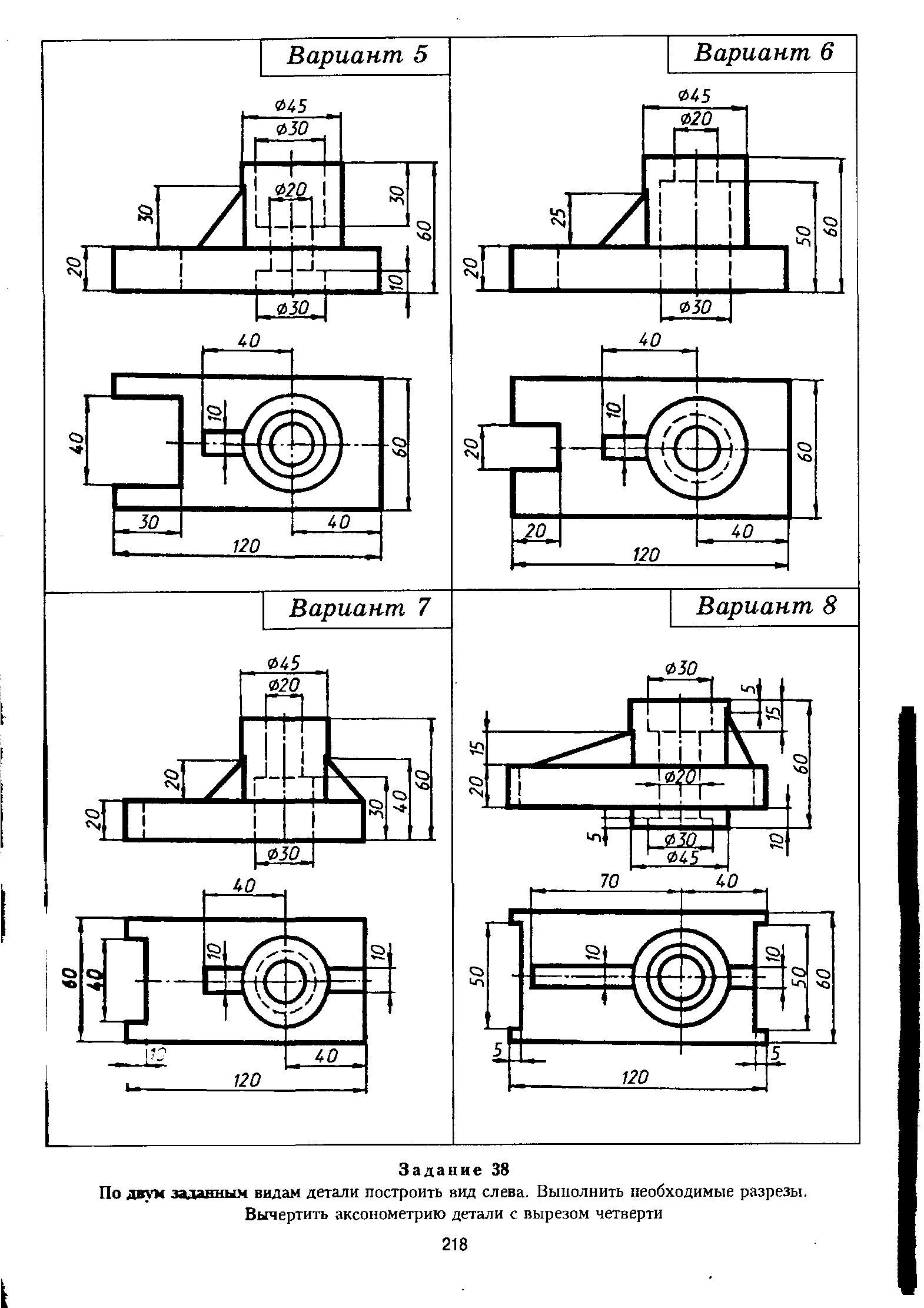

Р исунок 29
Рисунок 29
Рисунок 29
Рисунок 29
Рисунок 29
ПРИЛОЖЕНИЕ 1
Министерство образования Республики Беларусь
Главное управление образования Гродненского облисполкома
Учреждение образования
«Гродненский государственный политехнический колледж»
Контрольная работа
по дисциплине «Инженерная графика»
Вариант № ____
учащегося _________________________________________________________
(Фамилия, имя, отчество)
____________курса группы _______________
специальности 2-70 02 01-01 «Промышленное и гражданское строительство» (производственная деятельность)
Шифр учащегося _______________
Преподаватель: _________________________
(фамилия, инициалы)
Рецензия:
