4.1. Краткие теоретические сведения
Электрическая прочность воздушного промежутка зависит от расстояния между электродами, атмосферного давления и температуры, на характер этой зависимости влияют форма и размеры электродов.

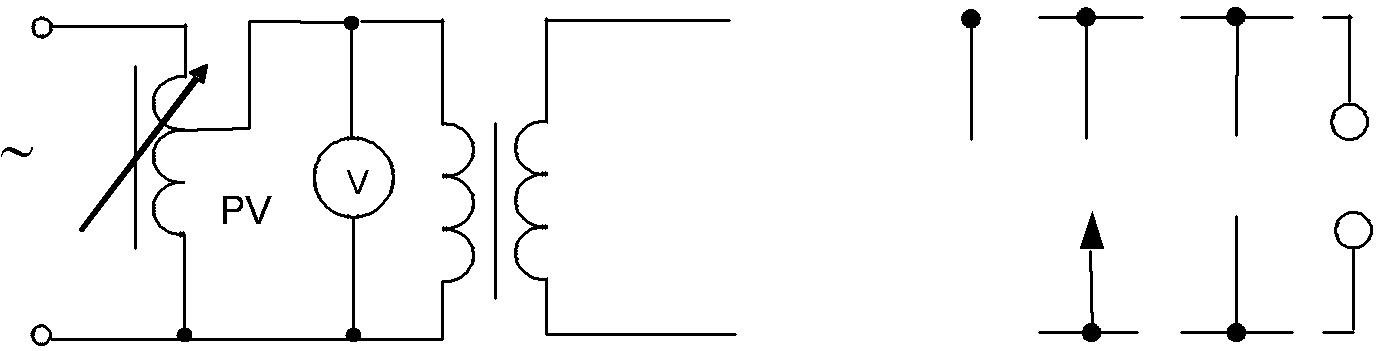

Схема лабораторной установки для исследования зависимости электриче-ской прочности воздушного промежутка от формы электрода приведена на рис. 6, где ИП– испытуемые воздушные промежутки, подключаемые по-очередно (1– « игла – игла», 2 – « игла – плоскость», 3 – « плоскость – плос-кость», 4 – « шар – шар»), расстояние в промежутке может изменяться по усло-вию опыта.
Рис. 6. Схема лабораторной установки для исследования зависимости электрической прочности воздушного промежутка от формы электрода
Пробивное напряжение воздушного промежутка определяется по показа-ниям вольтметра, включенного в первичную обмотку повышающего транс-форматора, с последующим пересчетом полученного значения через коэффици-ент трансформации, вычисленного в первой лабораторной работе:
21
-
Uпр = kU1 .
(12)
При проведении опытов напряжение следует увеличивать от нуля до про-бивного значения со скоростью 1 кВ/c, так как при большей скорости пока-зания вольтметра U1 будут занижены вследствие инерционности стрелки воль-тметра за счет влияния переходных процессов. Относительная плотность воз-духа при изменении температуры и влажности определяется по формуле (3).
Для самостоятельной теоретической подготовки рекомендуется исполь-зовать литературные источники [1, 4, 5].
4.2. Порядок выполнения работы
ходе выполнении лабораторной работы при напряжении промыш-ленной частоты необходимо получить экспериментальным и расчетным путем зависимость пробивных напряжения и напряженности электрического поля воздушного промежутка от расстояния между электродами.
При проведении всех опытов необходимо изменять размер разрядного промежутка в пределах от 1 до 5 см через 1 см.
1) Провести опыт с электродами «игла – игла». Результаты измерений и расчетов записать в табл. 6.
а б л и ц а 6
Результаты проведения опыта с электродами «игла – игла»
|
|
Напряжение |
Экспериментальное |
Расчетное |
|
|
|||||||||||||||||||||||||||
Размер |
|
U1, В |
|
|
|
значение |
|
значение |
|
|
|||||||||||||||||||||||
разрядного |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||
|
измерение |
U |
|
, |
U , |
|
Епр , |
Uпр (и-и) , |
Е |
|
, |
|
|||||||||||||||||||||
промежутка, см |
|
пр |
|
пр (и-и) |
|
||||||||||||||||||||||||||||
|
|
|
|
|
|
пр |
|
кВ/см |
кВ |
|
|
|
|||||||||||||||||||||
|
|
|
|
|
кВ |
|
кВ |
|
кВ/см |
|
|
||||||||||||||||||||||
|
1-е |
2-е |
3-е |
ср. |
|
|
|
||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||
… |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||
5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
22
табл. 6, 7 – 8 для всех типов электродов используются следующие обозначения параметров:
Uпр – пробивное напряжение с учетом атмосферного давления и темпера-
Uпр
туры, Uпр = δ ;
U
Eпр – напряженность, по данным опыта Eпр = Хпр .
Пробивные напряженность и напряжение для электродов «игла – игла» определяются по формулам:
-
Епр (и-и)
Uпр
;
(13)
X
Uпр (и-и) =
δ7 + 3,36X .
2
(14)
Провести опыт с электродами «игла – плоскость». Результаты измере-ний и расчетов записать в табл. 7.
а б л и ц а 7
Результаты проведения опыта с электродами «игла – плоскость»
|
|
Напряжение |
Экспериментальное |
|
|
Расчетное |
|
|
|||||||||||||||||||||
Размер |
|
U1, В |
|
|
|
значение |
|
|
|
значение |
|
|
|||||||||||||||||
разрядного |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||
промежутка, см |
|
измерение |
U |
пр |
, |
U , |
|
Епр , |
U |
пр (и-п) |
, |
Е |
, |
|
|||||||||||||||
|
|
|
|
|
|
|
пр |
|
|
|
|
пр (и-п) |
|
|
|||||||||||||||
|
1-е |
2-е |
3-е |
ср. |
кВ |
|
кВ |
|
кВ/см |
|
кВ |
|
|
|
|
||||||||||||||
|
|
|
|
|
|
кВ/см |
|
|
|||||||||||||||||||||
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||
… |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||
5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Пробивные напряженность и напряжение для электродов «игла – плоскость» определяются по формулам (13), (14).
Провести опыт с электродами «плоскость – плоскость». Результаты из-мерений и расчетов записать в табл. 8.
23
|
|
|
|
|
|
|
|
|
|
|
|
|
Т а б л и ц а 8 |
|
||||||||||||||||||||||||
Результаты проведения опыта с электродами «плоскость – |
плоскость» |
|
|
|
||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||
|
|
Напряжение |
Экспериментальное |
|
|
Расчетное |
|
|
|
|||||||||||||||||||||||||||||
Размер |
|
U1, В |
|
|
|
значение |
|
|
|
значение |
|
|
|
|
||||||||||||||||||||||||
разрядного |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||
|
измерение |
U |
|
, |
U , |
|
Епр , |
U |
|
(п-п), |
Е |
|
, |
|
|
|||||||||||||||||||||||
промежутка, см |
|
пр |
|
пр |
пр (п-п) |
|
|
|||||||||||||||||||||||||||||||
|
|
|
|
|
|
пр |
|
кВ/см |
|
|
|
|
|
|
||||||||||||||||||||||||
|
1-е |
2-е |
3-е |
ср. |
кВ |
|
кВ |
|
|
кВ |
кВ/см |
|
|
|
||||||||||||||||||||||||
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||
… |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||
5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Пробивные напряжение и напряженность для равномерного электри-ческого поля между электродами «плоскость – плоскость» определяются по формулам:
-
Uпр (п-п) = 6,66 δХ + 22,54δХ;
(15)
Епр (п-п)
Uпр
.
(16)
X
Провести опыт с электродами «шар – шар». Результаты измерений и расчетов записать в табл. 9.
а б л и ц а 9
Результаты измерений в опыте с электродами «шар – шар»
Размер |
Коэффици- |
Напряжение |
Экспериментальное |
Расчетное |
|
||||||||||||||
разрядного |
ент нерав- |
|
U1, В |
|
значение |
значение |
|
||||||||||||
промежут- |
номерности |
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
измерения |
Uпр , |
|
Uпр , |
Епр , |
Uпр (ш-ш) , |
Епр (ш-ш) , |
|
|||||||||||
ка, см |
поля |
|
|
|
|||||||||||||||
1-е |
2-е |
3-е |
ср. |
|
|||||||||||||||
|
f |
кВ |
|
кВ |
кВ/см |
кВ |
кВ/см |
|
|||||||||||
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
… |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
5 |
|
|
|
|
|
|
|
|
|
|
|
|
Пробивная напряженность при симметричном расположении шаров определяется по формуле:
24
-
E
=
Uпр
f .
(17)
пр
X
Пробивные напряженность и напряжение для электродов «шар – шар» рассчитываются по уравнениям:
|
0,54 |
|
|
|
|
||||||||||||
Eпр (ш-ш) = 27,2δ 1 + |
|
|
|
|
; |
(18) |
|
||||||||||
|
|
|
|
|
|||||||||||||
|
|
Rδ |
|
||||||||||||||
|
|
|
|
|
|
|
|||||||||||
Uпр (ш-ш) = EпрX |
1 |
. |
|
|
|
(19) |
|
||||||||||
f |
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|
|
||||||||||
По данным эксперимента построить зависимости |
Uпр = f(X), Eпр = f(X) |
|
|||||||||||||||
для каждого типа электродов и зависимости Uпр = f(X), |
Eпр = f(X) , полученные |
|
теоретически. Сравнить экспериментальные и теоретические зависимости, объ-яснить причины их расхождения.
