1.3. Контрольные вопросы
Чем испытательный трансформатор отличается от силового?
Какие требования необходимо соблюдать при регулировке напряжения автотрансформатором?
Для чего предназначено основное оборудование испытательной уста-
новки?
10
Лабораторная работа 2
ИЗОЛЯЦИЯ ПРИ ИМПУЛЬСНОМ И ПЕРЕМЕННОМ НАПРЯЖЕНИИ. ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗОЛЯТОРОВ
е л ь р а б о т ы: приобретение практических навыков высоковольтных испытаний изоляторов, определение их основных электрических характе-ристик.
2.1. Краткие теоретические сведения
Для электрической изоляции и механического крепления токоведущих частей в установках низкого и высокого напряжения применяются изоляторы различных типов. Все изоляторы должны иметь определенную электрическую и механическую прочность.
Нарушение электрической прочности изолятора может произойти вследст-вие наличия дефектов в фарфоре или разряда в воздухе, проходящего по по-верхности изолятора. В первом случае изолятор полностью выходит из строя, во втором (после отключения линии и гашения дуги) его можно оставить в работе.
Оценка электрической прочности изоляторов делается на основе пяти ха-рактеристик: сухоразрядное напряжение при промышленной частоте, мокро-разрядное напряжение при промышленной частоте, коронное напряжение, про-бивное напряжение, вольт-секундная характеристика при стандартной волне напряжения.
Сухоразрядное напряжение применяют для оценки электрической проч-ности изоляторов, предназначенных для внутренней установки при коммутаци-онном перенапряжении. Сухоразрядным напряжением Uср изолятора называет-ся такое наименьшее напряжение промышленной частоты, при котором проис-ходит искровой разряд по сухой и чистой поверхности изолятора при нормаль-ных атмосферных условиях. Значение этого напряжения определяется разряд-ным расстоянием, т. е. кратчайшим расстоянием между электродами изолятора. Если во время испытания атмосферные условия отличаются от нормальных, то
11
результат измерения принимается с учетом поправки:
-
Uср =
Uразр
,
(8)
δ
где Uразр – наименьшее напряжение промышленной частоты, при котором про-ходит искровой разряд по поверхности изолятора.
Мокроразрядное напряжение служит для оценки электрической проч-ности изоляторов, предназначенных для наружной установки при коммутаци-онном перенапряжении.
Мокроразрядным напряжением называется такое наименьшее напря-жение промышленной частоты, при котором проходит искровой разряд по по-верхности изолятора, подверженной действию дождя силой 3 мм/мин при тем-пературе +20оС и направлении струй воды под углом 45о к горизонту. Мокро-разрядное напряжение меньше сухоразрядного.
Значение мокроразрядного напряжения определяется по формуле:
-
U мр =
Uразр
.
(9)
Р
0,5
1+
760
Коронное напряжение характеризует качество и состояние поверхности всех изоляторов (в лабораторной работе коронное напряжение рекомендуется определять визуально).
Пробивное напряжение характеризует качество фарфора. Вольт-секундная характеристика (импульсное напряжение) применяется
для оценки электрической прочности изоляторов при атмосферном перенапря-жении.
Перед проведением высоковольтных испытаний изоляторов проводится профилактический осмотр их на наличие сколов, трещин, следов перекрытия разрядов. Ремонт изоляторов проводится по мере необходимости. При межре-монтных испытаниях проводятся измерение сопротивления изоляторов ме-гаомметром на напряжение 2500 В и испытание напряжением промышлен-ной
12
частоты 50 кВ в течение одной минуты (в лабораторной работе данные испыта-ния не проводятся). Электрические характеристики изоляторов определяются во время типовых заводских испытаний.
При эксплуатации изоляторов производятся профилактические испыта-ния, при которых определяются только три электрические характеристики изо-ляторов: сухоразрядное и мокроразрядное напряжение и вольт-секундная ха-рактеристика при стандартной волне напряжения.
лабораторной работе исследуются электрические характеристики изо-ляторов двух типов: ПФ-70 и ШФ-10, которые используются на магистральных электрифицированных железных дорогах и высоковольтных ЛЭП. Первая бук-ва в маркировке изоляторов обозначает способ крепления (П – подвесной, Ш – штыревой), вторая – материал диэлектрика (Ф – фарфор), далее следует значе-ние максимальной нагрузки в килоньютонах (кН), которую может выдержать изолятор до разрушения.
Изолятор считается выдержавшим испытание, если полученное во время испытания разрядное напряжение окажется больше напряжения, указанного в табл. 3.
а б л и ц а 3
Электрические характеристики изоляторов
|
|
|
Напряжение, кВ |
|
|
|
|
Тип изоля- |
|
|
|
|
|
|
|
|
|
сухоразряд- |
мокрораз- |
пробивное |
импульс- |
|
|
тора |
|
|
|
||||
рабочее |
коронное |
ное |
рядное |
|
ное |
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
ПФ-70 |
15 |
18 |
75 |
40 |
90 |
145 |
|
ШФ-10 |
10 |
15 |
64 |
36 |
80 |
130 |
|
|
|
|
|
|
|
|
|
Испытания изоляции оборудования стандартными грозовыми импульса-ми, имеющими длительность фронта 1,2 мкс и длительность до полуспада
мкс, проводят с помощью генераторов импульсных напряжений (ГИН). Схемы ГИН разнообразны, однако испытания изоляции обычно проводят гене-раторами с емкостными накопителями, имеющими незначительные паразитные индуктивности элементов. Стандартный грозовой импульс в емкостном ГИН получают путем разряда высоковольтного конденсатора на резистор, а пологий фронт испытательного импульса в 1,2 мкс формируют за счет заряда вспомо-гательного конденсатора через дополнительный резистор. Для формирования
13
стандартного грозового импульса требуется, чтобы постоянная времени разряда основного конденсатора (τ1 = C1R1) была много больше постоянной времени за-ряда конденсатора фронта (τ2 = C2R2). Рассмотрим принцип работы, например, четырехступенчатого ГИНа, схема которого приведена на рис. 2. ГИН имеет зарядное устройство (трансформатор T1 и диод VD1), сопротивление Rзащ, ос-новные конденсаторы C1, шаровые разрядники ШР1 – ШР5, демпфирующие резисторы Rд и элементы формирования фронта R2, C2. Расстояния между шаровыми разрядниками ШР1 – ШР4 подобраны так, что их пробивное напряжение немного больше зарядного напряжения. Паразитные емкости обо-рудования Cп играют существенную роль в работе генератора.

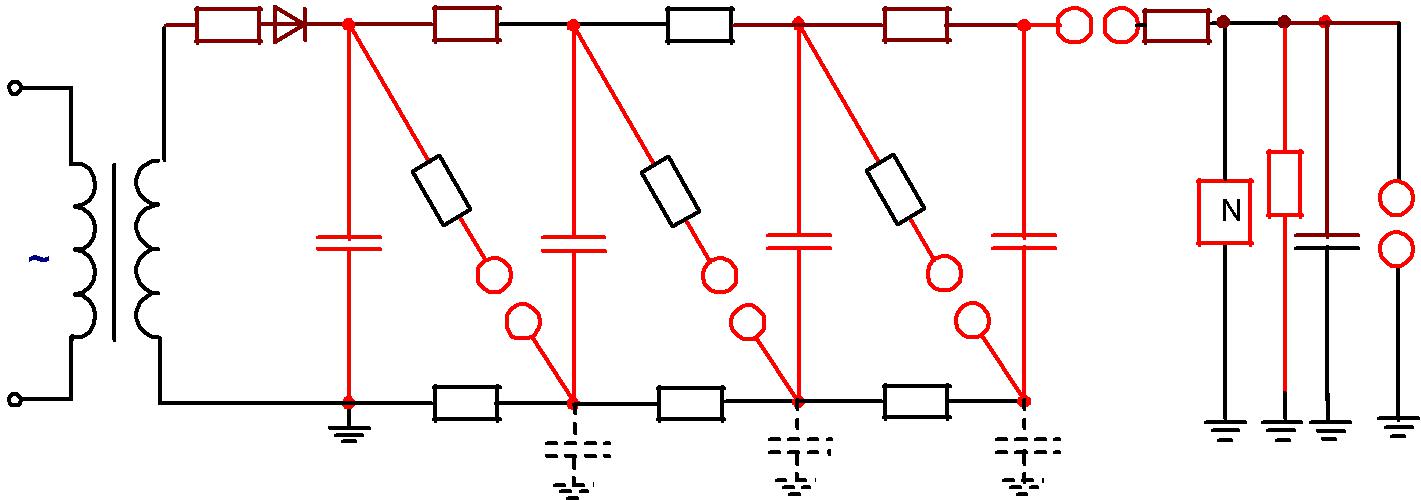

Рис. 2. Схема четырехступенчатого ГИНа
Конденсаторы ГИНа заряжаются от высоковольтного выпрямителя через зарядные резисторы Rзар параллельно до одинакового напряжения U0. На раз-рядник ШР1 подается дополнительный поджигающий импульс напряжения, в результате этого ШР1 пробивается. Потенциал точки 3 практически мгновенно становится равным U0, поскольку незначительны сопротивление резистора Rд и постоянная времени цепочки RдCп. Потенциал точки 4 по отношению к земле при этом равен сумме потенциала точки 3 и напряжения U0, а потенциал точки 5 остается нулевым, поскольку паразитная емкость Cп не успевает зарядиться через высокоомный резистор Rзар. Напряжение на разряднике ШР2 оказывается равным 2U0, и он пробивается, что приводит в первый момент времени к появлению напряжения 3U0 на разряднике ШР3. Аналогично пробивается и
14
разрядник ШР4, в результате чего все четыре конденсатора оказываются соеди-ненными последовательно через шаровые разрядники и резисторы Rд. Один из резисторов Rд используется для демпфирования колебаний в контуре C1 – ШР1
– C п, в котором из-за наличия индуктивностей проводов могут возникнуть зату-хающие колебания с большой амплитудой. При изменении зарядного напря-жения требуется перенастройка искровых промежутков шаровых разрядни-ков. В качестве измерительной схемы для регистрации амплитуды и формы импульса используется запоминающий осциллограф N.
Схема лабораторной установки для определения основных электрических характеристик изоляторов на переменном токе приведена на рис. 3, где ИО – испытуемый объект (изолятор), ИП – изолирующая подставка.

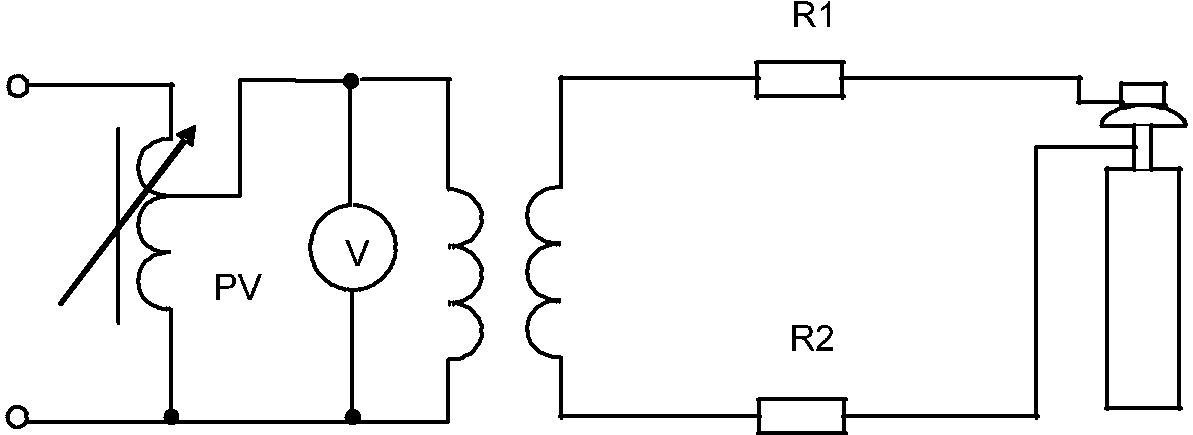

Рис. 3. Схема лабораторной установки для определения электрических характеристик изоляторов
Для самостоятельной теоретической подготовки рекомендуется использо-вать литературные источники [1, 5, 8, 9].
