Задача 13. ПОСТРОИТЬ ЛИНИЮ ПЕРЕСЕЧЕНИЯ КОНУСА ВРАЩЕНИЯ С ЦИЛИНДРОМ ВРАЩЕНИЯ. ОСИ ПОВЕРХНОСТЕЙ ВРАЩЕНИЯ - ВЗАИМНО ПЕРПЕНДИКУЛЯРНЫЕ ПРОЕЦИРУЮЩИЕ ПРЯМЫЕ

Данные для своего варианта взять из табл. 6. Пример решения задачи на рис. 35.

УКАЗАНИЯ К РЕШЕНИЮ ЗАДАЧИ 13

1.По заданным координатам и размерам строятся проекции цилиндра и

конуса.

2.На рис. 35 показано построение линии пересечения поверхностей цилиндра и конуса.

С помощью вспомогательных секущих плоскостей определяют точки пересечения очерковых образующих одной поверхности с другой и промежуточные точки линии пересечения поверхностей. Проводя вспомогательную секу-

щую фронтальную плоскость Рн конуса вращения, определяют точки пересечения главного меридиана (очерковых образующих) конуса вращения с параллелью (окружностью) проецирующего цилиндра (точки 1, 8).

Выбирая горизонтальную секущую плоскость QV, проходящую через ось цилиндра вращения, определяют точки пересечения очерковых образующих цилиндра с поверхностью конуса (точки 3).

Промежуточные точки линии пересечения поверхностей находят с

помощью вспомогательных секущих плоскостей SV, RV, TV, FV, LV (точки 2, 4, 5, 6, 7). По точкам строят линию пересечения поверхностей и определяют ее видимость в проекциях.

3.Для того, чтобы нанести на развернутой боковой поверхности линию пересечения цилиндра и конуса, на кальке проводят образующие, проходящие через точки линии пересечения, и определяют длины их отрезков; затем наносят образующие на развернутую боковую поверхность и откладывают длины отрезков этих образующих. Длина отрезков образующих определена вращением образующих до положения, параллельного фронтальной плоскости.

4.Все основные вспомогательные построения сохраняются на кальке и чертеже сплошными тонкими линиями.

41

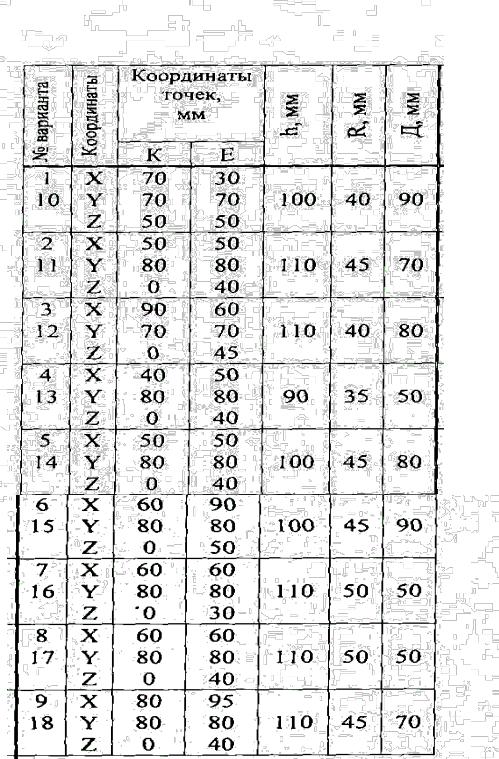

Таблица 6

42

43

4ЭКЗАМЕН ПО КУРСУ

Кэкзамену по разделу «Начертательная геометрия» курса «Начертательная геометрия, инженерная и машинная графика» допускаются все студенты, выполнившие и защитившие графоаналитическую работу. Экзамен по начертательной геометрии проводится после окончания изучения курса.

Экзамен проводится по билетной системе (письменно). В каждом экзаменационном билете два вопроса, на которые даются письменные ответы и приводятся примеры и четыре задачи различной сложности.

Каждый вопрос и задача оцениваются определенным количеством баллов и по сумме набранных баллов выставляется соответствующая оценка.
