Ключевые возможности программно-аппаратных систем MATRIX

MATRIX Color

Это программное приложение, содержащее все необходимые средства цветоустановки. Оно подходит как для быстрой коррекции некоторых параметров изображения, так и для его детальной обработки. Ассортимент инструментов, рабочая среда и качество цветокоррекции такие же, как в программно-аппаратных комплексах Chrome Imaging MATRIX DI, 2K и 4K. Эта программная система может быть установлена на любую рабочую станцию, сертифицированную компанией Chrome Imaging.

Основные возможности MATRIX Color:

интуитивно понятная среда для цветокоррекции на базе сцен;

поддержка логарифмического и линейного представления файлов;

возможность работы с материалом разного разрешения и глубины квантования на одной временной шкале;

поддержка монтажа типа A/B roll с применением переходов;

средства анимированного панорамирования и сканирования; первичная и вторичная цветокоррекция в ре-

жиме реального времени в разрешении до 2K;

использование масок – фиксированных и произвольной формы – с трекингом;

экранный вектроскоп, осциллограф и монитор гистограмм;

редактор ключевых кадров; поддержка загрузки и сохранения файлов листов цветовых решений CDL;

8-, 10-, 16- и 32-разрядная обработка с плавающей точкой.

MATRIX Color Extreme

Эта программная система во многом схожа с MATRIX Color, но содержит не только стандартные средства цветоустановки, но и дополнительные инструменты реставрации изображения, позволяющие выполнять восстановление как автоматически, так и вручную. Также в ее состав входят средства титрования и многослойного монтажа (QuickComp). Система MATRIX Color Extreme может быть установлена на любую рабочую станцию, сертифицированную компанией Chrome Imaging.

Основные возможности MATRIX Color Extreme можно разделить на две категории: цветокоррекцию и реставрацию. По цветокоррекции MATRIX Color Extreme полностью идентична системе MATRIX Color.

Реставрация:

детектирование и удаление грязи на основе временного анализа;

восстановление изображения на основе пространственного или временного анализа;

удаление царапин;

стабилизация яркости (удаление мерцания); поддержка инфракрасного маскирования.

Сертифицированные аппаратные средства

Chrome Imaging провела тестирование различных рабочих станций и сертифицировала для работы со своими системами компьютеры HP xw8400 (RB375UT) компании Hewlett Packard. Это означает, что пользователь может самостоятельно приобрести соответствующую рабочую станцию и установить на нее необходимую программную систему (MATRIX Color или MATRIX Color Extreme). Есть также программная система MATRIX CinePLAY, предназначенная для воспроизведения и просмотра материала.

Требования к рабочей станции:

операционная система – Windows XP Professional SP2;

ОЗУ – 4ГБ ECC DDR2, 667 МГц;

Компания da Vinci выпускает ряд систем, предназначенных только для цветоустановки или содержащих полнофункциональные модули для выполнения этой задачи.

Resolve

Система Resolve содержит полный набор средств для реализации технологического процесса DI и широко используется многими студиями во всем мире. Она выпускается в четырех вариантах, поэтому можно выбрать именно тот, который максимально отвечает требованиям производства и условиям бюджета.

В Resolve имеются программируемые инструменты для окончательной сборки материала, а также есть средства ускорения выполнения процедур и технологии обработки, обеспечивающие работу в режиме реального времени с изображениями 2К с частотой 24 кадра/с. Доступ к данным осуществляется напрямую, путем подключения к SAN или локальному хранилищу.

Процессы цветокоррекции визуализированы посредством представления узлов – пиктограмм, отображающих этапы прохождения сигнала. Для обработки изображения можно применять множество слоев с выполнением процедур последовательно или параллельно. В каждом слое доступно выполнение первичной и вторичной цветокоррекции по четырем каналам (RGBY), а также обработка выделенных участков (регулировка гаммы, уровня, насыщенности и т.д.), для чего используются функции PowerWindows, Kilovector и ключевые кадры.

Наличие открытой архитектуры программного обеспечения позволяет максимально эффективно использовать ресурсы стандартных аппаратных средств, получая высокую производительность. Для большего ее повышения компания устанавливает в рабочую станцию собственную плату PowerPlant, рассчитанную на шину PCI-X.

Основные возможности:

обработка и воспроизведение 10-разрядных изображений 2048×1556 в режиме реального времени;

интуитивно понятный графический интерфейс пользователя;

отсутствие привязки к разрешению; нелинейный технологический процесс для контекстной цветокоррекции;

узловое визуальное представление процесса обработки сигнала;

многоканальная обработка цвета; многоточечный трехмерный трекинг объектов.

В каждом канале обеспечивается первичная и

вторичная цветоустановка с выполнением:

64-разрядной обработки RGBY, оптимизированной с помощью акселераторов PowerPlant; первичной цветокоррекции с использованием

True Gamma;

настройки границ насыщенности и цветности; установки пользовательских критериев для цветности, насыщенности, яркости (HSL);

управления гаммой с применением пользовательских кривых;

эффектов яркости и насыщенности YSFX. Компания выпускает три версии системы.

Resolve R300 сочетает производительность и универсальность. Она позволяет выполнять контекстную цветоустановку по узлам. Работает в реальном времени и не привязана к разрешению. Содержит новое ядро обработки изображения компании da Vinci.

Resolve R250 обладает всеми функциями R300, но обеспечивает работу в реальном времени не для всех процедур. Может быть модернизирована до Resolve R300. А Resolve R200 является самой простой в серии, но ограничена не по функциональности, а по производительности. Может быть модернизирована до Resolve R250.

Помимо стандартных компьютерных средств, в Resolve используются следующие аппаратные компоненты:

консоли управления с шаровыми манипуляторами и другими органами управления;

акселератор обработки изображения PowerPlant (три платы);

два монитора: 23" для работы над проектом и 20" для отображения осциллограмм, RGB-пара- да, векторной диаграммы, гистограммы и т.д.

В качестве опций можно установить плату ввода/вывода HD/SD 4:2:2 или 4:4:4 (Dual Link) и локальную систему хранения JBOD на 2,3 ТБ либо RAID5 на 1,9 ТБ.

2K Plus

2K Plus является одной из самых распространенных систем цветокоррекции, удостоенной награды Emmy. Ранее применявшаяся для линейной цветоустановки, она теперь обладает и нелинейными возможностями. Фактически, обновленная 2K Plus стала полнофункциональным комплексом DI.

В 2K Plus применяется PowerWindows – разработанный da Vinci инструмент для многослойной изоляции выбранных областей изображения. Функция Vector Plus применяется для точного выделения областей и объектов, исходя из значений цветности, насыщенности и яркости. Выделение осуществляется по трем цветовым координатам. Пользовательские кривые (Custom Curves) позволяют независимо настраивать гамму по трем основным цветам RGB. Для хранения эталонных изображений используется буфер Gallery, а для пользовательских эффектов – PowerGrade.

Развитием системы 2K Plus является 2K Plus Elite. В ней добавлен модуль PowerTiers, обеспечивающий независимую обработку изображения по каналам для первичной и вторичной цветокоррекции изолированных областей. Увеличение числа модулей PowerTiers приводит к увеличению производительности системы. Функция Defocus Plus позволяет сделать границы форм мягче или четче. Кроме того, система может работать как с видеосигналами, так и с данными.

Возможности первичной цветокоррекции:

четыре канала обработки RGBY (16 бит каждая компонента);

функция True Gamma, позволяющая устранить ошибки трекинга;

применение пользовательских кривых Custom Curves;

программируемая покадровая обработка в режиме реального времени;

независимая регулировка всех параметров True Gamma;

эффекты YSFX;

инверсия яркости и цветности, спецэффекты – все в режиме реального времени.

Возможности вторичной цветокоррекции:

выделение областей на основе параметров цветности, насыщенности и яркости по нескольким цветовым координатам;

девять векторов, задаваемых пользователем, плюс шесть заранее определенных векторов;

коррекция со смещением цветности, усилением насыщенности и яркости, подъемом кривой и заданием порога UV;

возможность инвертирования векторов и индивидуального назначения их шинам.

Систему 2K Plus от многих других отличает широкий набор интерфейсов для взаимодействия с таким оборудованием, как телекинодатчики, серверы и видеомагнитофоны, которые могут использоваться и как источники материала, и как устройства, на которые выводится готовый проект. В частности, последовательный порт или Ethernet предусмотрен для работы с телекиндатчиками Cintel (серий DSX, C-Reality, Rascal, Callisto и Ursa), Cintel/ITK (Millennium и Y-Front), GVG/Thomson (Spirit DataCine, Shadow и Spirit 4K), DAV Cineglyph, Sony Vialta. Эти же интерфейсы используются для управления видеомагнитофонами и другими устройствами, поддерживающими протоколы Sony и Ampex, а также серверами Thomson/GVG Spectre, Quantel iQ, DVS Clipster и др.

Splice

Splice представляет собой виртуальный телекинодатчик для систем da Vinci 2K/2K Plus и является начальным звеном обработки для них. Splice обеспечивает нелинейный процесс цветоустановки для материала 2K. Система содержит модуль da Vinci Transformer, позволяющий выполнять панорамиро-

вание, масштабирование и вращение изображения в режиме реального времени и с полным качеством. Кроме того, Splice способна воспроизводить материал любого разрешения вплоть до 2K для реализации цветоустановки, управляемой при помощи 2K Plus.

Управление станцией Splice осуществляется от da Vinci 2K по интерфейсу RS-422 или Ethernet.

Консоль управления Impresario

Весной 2008 года компания da Vinci представила новую консоль управления – Impresario, рассчитанную на системы Resolve и da Vinci 2K Plus. Она имеет абсолютно новый дизайн по сравнению с предыдущими консолями, благодаря чему работать стало удобнее и эффективнее. К ней создан новый API, поэтому Impresario можно использовать и с другими системами цветокоррекции.

Предусмотрена возможность расположения панелей для лево- и праворуких пользователей, соответствующим образом сгруппированы и функциональные клавиши, которые, как и шаровые манипуляторы, расположены в зоне обзора. Поэтому они всегда легко ассоциируются с маркировкой, а результаты действий колориста мгновенно отображаются как на встроенных дисплеях высокого разрешения, так и на экране монитора. Impresario поддерживает работу с мышью, стилусом и шаблоном, а также содержит интегрированные сенсорную поверхность и клавиатуру.

Компания Digital Vision выпускает широкий ассортимент систем, позволяющих построить полноценный комплекс DI. Одной из ключевых является система Film Master, предназначенная для цветоустановки и окончательной сборки кинофильмов, рекламных роликов, телевизионных программ длительного хронометража, а также для реставрации изображения.

Film Master содержит широкий спектр инструментов для монтажа, обработки изображения, цветоустановки (цветокоррекции), создания многослойных композиций и применения спецэффектов. На выходе можно получить материал практически в любом формате.

Ввод данных производится на основе информации EDL, AAF или простого листа разбиения на сцены напрямую из SAN, путем захвата видео или с телекинодатчика. Синхронизация осуществляется по временному коду или футажным номерам.

Поддерживается широкий ассортимент форматов, в том числе DPX, QuickTime и MXF, а по разрешению – от SD до 4K. Благодаря этому нет необходимости в копировании и/или транскодировании материала.

Film Master обеспечивает сложную первичную и вторичную цветокоррекцию. Это программная система, работающая в режиме реального времени. Для управления процессами, заложенными в системе, используются контрольные консоли серии Valhall.

Для цветокоррекции применяются различные средства. В Film Master традиционный подход к цве-

тоустановке сочетается с мощностью и универсальностью цифровых технологий, в ней предусмотрены различные методы и способы выбора и обработки цвета. Это можно делать для всего кадра, сцены, последовательности и даже целого проекта, либо для отдельного объекта или региона кадра. Поскольку количество слоев на временной шкале не ограничено, можно совмещать различные процедуры и эффекты, использовать разные инструменты выделения и изолирования областей, чтобы выполнить сложную цветокоррекцию не только максимально точно, но и быстро. Можно динамически управлять параметрами изображения, применяя анимацию, трекинг отдельных форм и другие средства.

Вместе с Film Master поставляется базовый набор таблиц 3D LUT. Пользователь может добавить свои таблицы или загрузить LUT сторонних фирм. Для управления цветом можно использовать как собственные средства Film Master, так и приложения сторонних производителей: Truelight, Kodak Display Manager, ARRI и Rising Sun Research Cinespace.

Система поддерживает только цветовое пространство RGB, поскольку пространство YUV не обеспечивает надлежащего качества обработки цветовой информации. Работать можно как с линейными, так и с логарифмическими файлами изображений.

Поскольку аппаратной платформой системы служит высокопроизводительная рабочая станция Boxx Technologies с новейшим графическим ускорителем (GPU), система Film Master способна в режиме реального времени обрабатывать материал 2K с применением к нему нескольких процедур цветокоррекции с панорамированием и сканированием, управлением трехмерным цветовым пространством и эффектами изменения скорости воспроизведения. Это делается без просчета.

По мере добавления слоев и эффектов может возникнуть необходимость просчета. Благодаря применению разработанных компанией методов просчет выполняется в фоновом режиме, незаметно для пользователя, и не ухудшает интерактивных возможностей системы.

Одним из достоинств Film Master является наличие слоя Master, обработка которого полностью возложена на ресурсы графического ускорителя. Поэтому этот слой всегда обрабатывается в режиме реального времени, вне зависимости от количества ранее примененных слоев и эффектов.

Функция автоматического просчета обеспечивает фоновую визуализацию кадров, даже находящихся в процессе обработки колористом. Кроме того, система способна автоматически генерировать proxy-изобра- жения, что позволяет ускорить работу над проектом. Кадры полного разрешения затем обрабатываются соответствующим образом в фоновом режиме.

Важно, что цветовые решения, принятые во время сессии цветоустановки, не теряются при импортировании нового листа монтажных решений (EDL). После его загрузки система автоматически применит принятые в предыдущей сессии решения ко всем сценам, общим для обоих EDL. Естественно, новые сцены надо обработать отдельно.

Film Master выполняет трекинг объектов и выделенных областей, положение которых изменяется от кадра к кадру. Это реализовано очень просто. Объект или область выделяются замкнутой линией (формой), которая привязывается к этому объекту или области. Дальше система все сделает сама. К выделенной области можно применять эффекты, помещая их в отдельный слой.

При переходе в режим proxy система автоматически генерирует файлы низкого разрешения. Например, можно создать 10-разрядные файлы из 16-разрядного материала или файлы разрешением 2K из исходного изображения 4K. При этом никакие кодеки сжатия не используются. Понижение разрешения и размеров изображения осуществляется путем применения фильтров, в том числе би-линейного, Гауссова и др. Поэтому выполняется только пространственное изменение размера, а временная компрессия отсутствует, так что видеоартефактов не возникает.

Консоль управления состоит из четырех удобных панелей, которые можно расположить так, как удобно тому или иному колористу. Сочетая привычные шаровые манипуляторы с колесами, клавишами и потенциометрами, оператор может быстро выполнить работу без ущерба качеству. Четыре отдельных дисплея служат для отображения вносимых изменений, а изображение обновляется практически мгновенно.

Помимо органов управления процессами обработки изображения, на консоли есть органы управления режимами воспроизведения, включая привычное колесо jog/shuttle. Имеются кнопки, которым можно назначить наиболее часто вызываемые функции Film Master.

Тщательный отбор компонентов при сборке панелей способствует продлению срока их службы.

Для повышения производительности системы используется мощный графический ускоритель. В настоящее время в рабочую станцию устанавливаются платы NVIDIA, но архитектура системы позволяет применять и платы других производителей, а также управлять периферийными устройствами, например видеомагнитофонами или видеосерверами и телекинодатчиками. Для этого предусмотрены соответствующие интерфейсы. Кроме того, с помощью системы можно управлять фильм-сканером Cintel DataMill.

Платформой для программного обеспечения Film Master служит компьютер PC. Есть несколько вариантов конфигураций рабочей станции, ориентированных на различные задачи. Операционная система – Windows XP Professional.

В станцию могут быть установлены различные платы для ввода и вывода материала. Большинство систем оснащаются адаптерами Gigabit Ethernet или QLogic Fibre Channel для подключения к сетевым хранилищам SAN или NAS. Но можно установить и плату ввода/вывода видео SDI, в том числе с поддержкой 4:2:2 HD и 4:4:4 RGB.

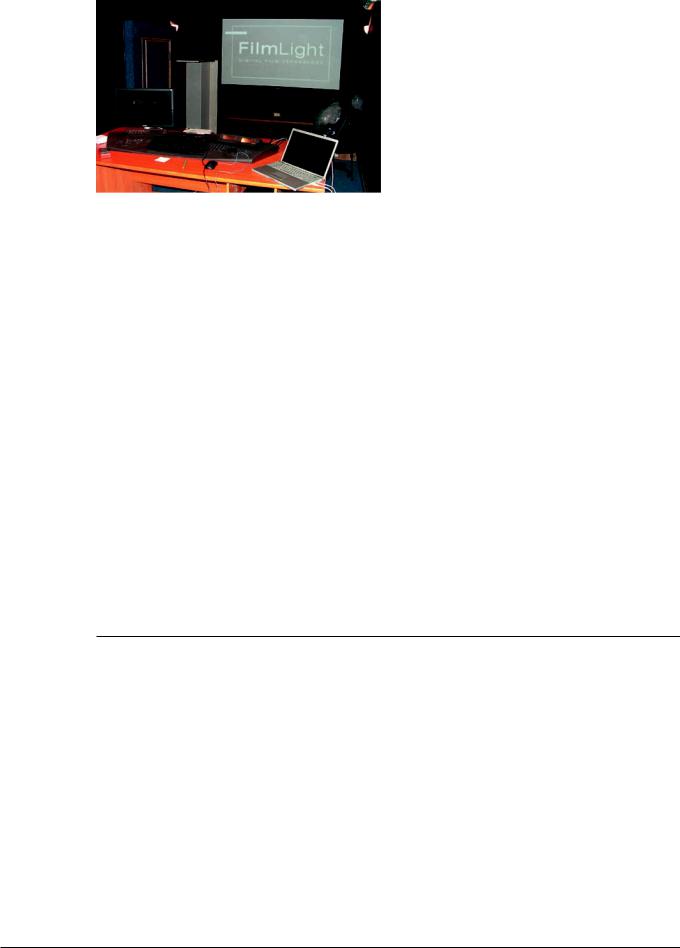

Компания Film Light выпускает линейку систем Baselight для цифровой цветоустановки (grading) и доработки (finishing) кино- и видеоматериалов с разрешением до 4K в режиме реального времени. Во всех этих системах используется подсистема управления цветом Truelight 3D, которая с большой точностью обеспечивает эмуляцию выходного материала на цветоустановочном дисплее. В Baselight

применяется централизованная архитектура базы данных цветоустановок, что обеспечивает возможность для совместной работы над проектом.

Все системы Baselight работают под управлением ОС Linux на платформе PC. Baselight Four и Eight – это высокопроизводительные рабочие станции с широкой полосой пропускания входных/выходных данных, повышающие производительность

Baselight при работе в реальном времени с материалом разрешением до 4K. Быстродействие увеличивается пропорционально числу процессоров.

Узловая архитектура Baselight обеспечивает параллельное взаимодействие всех аппаратных компонентов. Каждый узел обрабатывает строку (strip) входного кадра, а специализированный процессор визуализации комбинирует все обработанные строки в единый кадр. Этот метод параллельной обработки задействует все узлы на полную мощность, в том числе графический процессор, используемый в течение всего времени.

Внутренняя файловая система использует очень широкую полосу пропускания входных/выходных данных, так как каждый узел имеет собственный дисковый массив. Файловая система представляет собой стандартную NFS, обладающую возможностями сетевого соединения.

Использование типовых аппаратных средств PC и открытой архитектуры делает Baselight экономичной, гибкой и масштабируемой платформой, в которой реализованы все достоинства дисковых, графических и процессорных технологий.

BaselightONE-S – это автономная система цветоустановки. Она предусматривает опциональную поддержку видео с цветоустановкой в реальном времени на базе рабочей станции с восемью двухъядерными процессорами и графической платой. В комплект входит также дисковый массив объемом 9 TБ. Система позволяет производить цветоустановку и воспроизведение видеоматериала с разрешением до 2K.

В состав BaselightHD входит системный блок высотой 5U, содержащий восемь двухъядерных процессоров, дисковый массив на 9 TБ и средства оцифровки SD/HD-видео. Комплект дополнен панелью управления Blackboard и монитором, а также управляющим компьютером PC. Система позволяет быстро выполнять цветоустановку и доработку в любом разрешении, а при добавлении плеера Truelight также может быть встроена в технологический процесс кинопроизводства.

BaselightFour распределяет нагрузку между четырьмя рабочими узлами, каждый из которых имеет собственную дисковую подсистему. Работа узлов синхронизирована на аппаратном уровне, что позволяет строить многоузловые конфигурации, все узлы которых могут одновременно работать над одним изображением.

BaselightEight обладает удвоенной по сравнению

сBaselight Four мощностью и позволяет выполнять цветоустановку в реальном времени для материала 4K или нескольких потоков 2K. Объем локального дискового пространства может достигать 48 TБ.

BaselightSetup – это недорогая станция поддержки Baselight, а плеер TruelightPlayer обеспечивает воспроизведение материала разрешением до 2K

сцветовой эмуляцией Truelight 3D.

Все системы Baselight содержат мощный дисковый массив, их можно дополнительно подключить к центральному медиасерверу или сети SAN. Интерфейс HD/SD-SDI позволяет напрямую подсоединить к Baselight цифровые видеоустройства. Для

уменьшения сетевого трафика и требований к полосе пропускания в Baselight реализована поддержка локальных proxy-серверов.

Данные о последовательности изображений соответствуют стандартному листу монтажных решений EDL, в котором фиксируются любые изменения. Данные о проекте хранятся в общей для всех пользователей базе данных цветоустановок. Цветовую эмуляцию Truelight можно сохранить в выходном материале и просчитать его в любом поддерживаемом формате.

При импорте из CMX3600 и FilmLight EDL возможно ручное добавление последовательностей в сцену, а в режиме автоматической сборки на основе измененных EDL поддерживаются цветоустановочные события и их ключевые кадры, отмечаются изменения.

Возможности для цветоустановки:

калибровка с полным управлением параметрами, управление цветоустановками Telecine;

неограниченное число первичных и вторичных цветоустановок, вторичные цветоустановки с помощью комбинированного наложения по цветовым и яркостным маскам, мягких граней, импортированных масок;

маски свободной формы; автоматический трекинг форм и граней по двум и трем точкам;

подгонка до желаемого результата с помощью интерфейса жестов;

управляющие устройства – шаровые манипуляторы и колесо Jog/Shuttle;

на все функции управления можно поставить ключи;

неограниченное число отмен и повторов. Галерея ссылок с возможностью персональных

настроек для каждого пользователя содержит последовательности картинок и полные стеки цветоустановок. Окно Cutveiw, в котором отображаются все эпизоды в сцене, позволяет выполнять быструю навигацию, предварительный просмотр, цветоустановки в режиме перетаскивания drug and drop.

Предусмотрен широкий набор функций для работы с временной шкалой, в том числе объединение, копирование, перемещение, подрезка, удаление, а также автоматический контекстный выбор элементов временной шкалы. Режим мультиотображения позволяет сравнивать синхронно на одном мониторе до девяти клипов. Гибкое автоматическое кэширование обеспечивает высокую производи-

тельность воспроизведения, в том числе сложных установок. Возможно переключение "на лету" между несколькими вариантами proxy-разрешения и каскадный динамический режим панорамирования

исканирования для переформатирования выходного материала.

Системы Baselight поддерживают форматы с неквадратными пикселами, например CinemaScope, совмещение форматов внутри сцены или проекта, различные маски и поля, а также стандартные и настраиваемые трансформации для преобразования форматов (например, Super35 в CinemaScope). Ввод и воспроизведение можно выполнять в форматах HD- и SD-SDI, мониторинг – в формате HD на вспомогательном дисплее, а перевод киноматериала в формат HD – с помощью встроенного Truelight. Для подключения сканера Northlight в систему Baselight интегрирован DIканал.

Просчет выполняется полномасштабным независимым устройством, возможна также и многопроцессорная обработка данных. Задания, стоящие в очереди на просчет, могут быть перенаправлены на центральный сервер. Baselight поддерживает системы средств визуализации (Alfred, Rush и т. д.).

Программное обеспечение для коррекции шума

изерна, интегрированное в систему цифровой цветоустановки Baselight, снижает необходимость

использования аппаратных средств шумоподавления с одновременным повышением управляемости и гибкости. В последней версии Baselight 3.2 это ПО реализовано в виде функции Temporal Degrain, обеспечивающей также расширенные возможности для поворота и стабилизации изображений. Кроме этого, данная версия поддерживает оптические средства шумоподавления, подобные тем, что реализованы в пакете Furnace компании The Foundry.

Temporal Degrain базируется на оптимизированном непрерывном алгоритме коррекции зерна, разработанном специалистами FilmLight, и обеспечивает интерактивный отклик на управляющие воздействия. Алгоритм является быстрым и его скорости достаточно для просмотра оператором результатов изменений на экране. К тому же он гибок

ипозволяет осуществить переход в любую точку до или после цветоустановки, внутри ключей и форм. Эта функция позволяет оператору расставлять ключи внутри приложения цветоустановки, а также выборочно наложить или отказаться от шумоподавления в пределах заданной области кадра, например на лице персонажа. Программный инструмент Temporal Degrain является независимым от разрешения

иможет быть применен к любому материалу форматов от SD до 4K, он дает возможность снижать уровень шума и зерна в сложных сценах, например, содержащих быстро движущиеся объекты. Baselight 3.2 поддерживает эту технологию таким образом, что сложные векторы движения можно использовать повторно для различных уровней шумоподавления и других эффектов движения.

Панель Blackboard является стандартным компонентом систем Baselight Four и Baselight Eight, а в качестве опции она может использоваться со всеми системами Baselight. Функциональные возможности Blackboard полностью интегрированы с пользовательским интерфейсом Baselight и обеспечивают максимальную гибкость при работе со всем арсеналом инструментов, привычных для колористов.

Компания Iridas выпускает серию систем цветокоррекции SpeedGrade, в которую входят четыре версии: OnSet, HD, DI и DDS. Недавно была представлена версия XR, однако она еще не поставляется серийно.

SpeedGrade OnSet 2007

Эта версия используется для создания визуального стиля непосредственно во время съемок. Обработка выполняется на основе стоп-кадров (статичных изображений), при этом применяется неразрушающий метод, то есть все изменения сохраняются в виде метаданных, без реальной трансформации изображения. Поэтому их можно сохранить, отредактировать и применить к другим кадрам. Приложение работает на платформах Mac и Windows.

Метаданные сохраняются в виде файла.Look и ассоциируются с соответствующим файлом JPEG. Файлы.Look можно применять к материалу при его

воспроизведении или импортировать в SpeedGrade DI or SpeedGrade HD. Для импорта в системы других производителей файл преобразуется в LUT.

Версия SpeedGrade OnSet 2007 является самой новой и по сравнению с предыдущими имеет ряд улучшений, например усовершенствованные средства управления вторичной цветокоррекцией, новые эффекты и поддержка консоли управления Tangent BK200. Консоль не является обязательным элементом, но обеспечивает более эффективный рабочий процесс.

Система поддерживает несколько форматов RAW, включая ARRI D20, Phantom RAW и Weisscam RAW, поэтому изображения этих форматов можно просматривать без преобразования.

Все преобразования цвета выполняются на основе вычислений с плавающей точкой, поэтому – без потерь. Для калибровки можно загружать таблицы

LUT сторонних производителей, их же можно использовать для корректировки визуального стиля, например, эмулировать съемку на пленку определенной марки.

SpeedGrade OnSet 2007 содержит набор средств анализа изображений, включая вектроскоп, монитор гистограммы и интерактивною функцию увеличения для детального просмотра частей изображения.

Используя эту систему, режиссеры могут взаимодействовать с колористами во время подготовительного и съемочного периода. Файлы.Look можно применять при подготовке цветосинхронизированных просмотровых копий (digital dailies), экспортировать в различные форматы LUT или как изображения DPX.

Благодаря тому что SpeedGrade OnSet 2007 работает со статичными изображениями, снижаются требования к аппаратным средствам. Например, для установки системы достаточно ноутбука с ОЗУ 256 МБ.

SpeedGrade HD

Эта версия системы предназначена для выполнения в режиме реального времени цветокоррекции контента в форматах Quicktime и AVI. Она работает на базе рабочих станций Mac и PC. Возможно выполнение первичной и вторичной цветокоррекции, маскирования, панорамирования и сканирования, а также ряда других процедур. Возможность импортирования листов монтажных решений EDL делает SpeedGrade HD эффективным средством, хорошо дополняющим такие приложения, как Final Cut Pro и Adobe Premiere. На выходе можно получить как Quicktime и AVI, так и DPX и Cineon.

SpeedGrade HD может работать самостоятельно или в составе технологического процесса. Для сохранения цветовых решений используются те же файлы.Look, что и для OnSet. Взаимодействие с дру-

гими системами в сети может осуществляться по LAN или через Интернет.

В данной системе также применяется неразрушающий метод обработки изображения. Цветовые корректировки при-

меняются к нему с использованием ресурсов графического ускорителя. Данные о цветовых преобразованиях, масках, эффектах и т.д. сохраняются в виде доступных для редактирования описаний XML, что позволяет реализовать совместную работу с другими приложениями, в том числе и с SpeedGrade DI.

После установки дополнительного модуля DualStream можно работать со стереоскопическим материалом, появляется полная поддержка сдвоенных проекторов и специальных очков для просмотра объемного изображения.

SpeedGrade HD содержит новый инструмент, позволяющий точно корректировать форму масок для выделения областей изображения или создания виньеток. Для анимации масок применяются ключевые кадры.

Система работает только с видеопоследовательностями и функционирует на платформах Mac и Windows. Для хранения материала применяются сертифицированные локальные хранилища или SAN. Обработка предусматривает использование ресурсов платы NVIDIA Quadro FX.

SpeedGrade DI 2007

Эта версия предназначена для выполнения в режиме реального времени первичной и вторичной цветокоррекции, окончательной сборки, применения спецэффектов, то есть охватывает весь цикл DI. Функционально она очень схожа с SpeedGrade HD (тот же неразрушающий подход к обработке и аналогичные функции цветокоррекции).

SpeedGrade DI уникальна тем, что может работать под управлением любой из трех операционных систем: Windows, Mac OS X и Linux.

В версии SpeedGrade DI 2007, новейшей на сегодня, появились новые возможности по сравнению с предыдущими версиями. Это стереоскопический модуль DualStream и поддержка в реальном времени формата RAW для воспроизведения и цветокоррекции этих файлов. Также улучшена панель управления вторичной цветокоррекцией, добавлены новые эффекты обработки светотеней, позволяющие получить стили Technicolor 2-Strip, Technicolor 3-Strip и др. Появилась полная поддержка консоли управления Tangent CP200. А благодаря использованию графической платы NVIDIA QuadroFX 5600 возросла производительность в режиме как реального, так и отложенного времени (просчет).

SpeedGrade DDS

SpeedGrade DDS (Digital Daily System) – это новое приложение в ассортименте Iridas. Оно автоматически определяет дубли, делая это либо на основе метаданных с фильм-сканера, либо с помощью функции автоматического детектирования сцен. Приложение поддерживает протоколирование данных для звуковой и визуальной (рулон/сцена) информации. SpeedGrade DDS сохраняет все данные о цветоустановке в

виде метаданных (неразрушающий метод), которые потом можно использовать в процессе DI (поддерживаются файлы.Look). Вывод может осуществляться на видеоленту (в реальном времени) или путем просчета в кадровые последовательности и видеофайлы, содержащие временной код и другую информацию. Для вывода видео используется графическая плата NVIDIA с выходом SDI. SpeedGrade DDS поддерживает работу с ARRISSCAN.

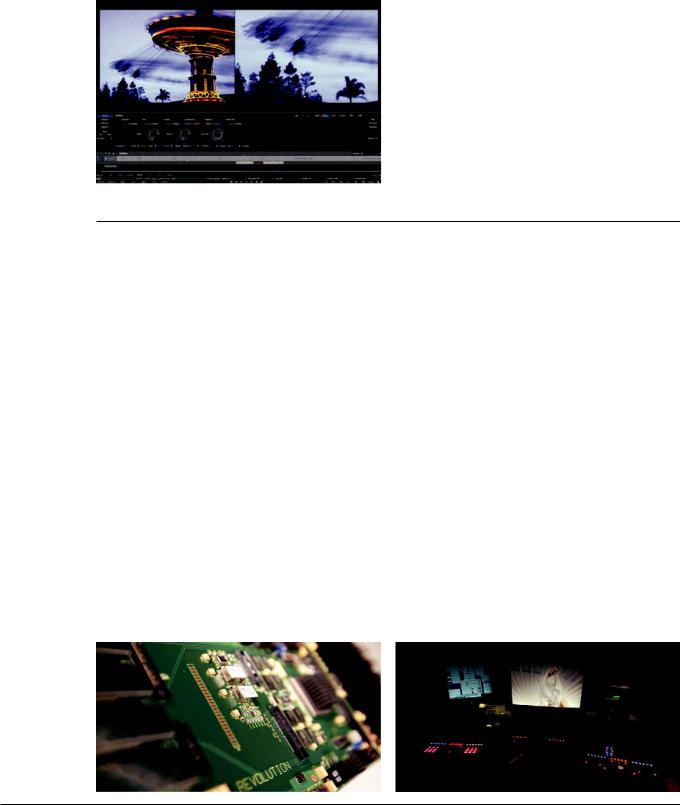

Компания Pandora выпускает систему цветокоррекции Revolution. Это модульная система и по функциям, и по поддержке разрешения, и по опциям ввода/вывода. Совместно с ней можно использовать консоли управления Evolution и T3, а также интерфейс управления данными YoYo.

Revolution базируется на специализированной аппаратной платформе, выполненной в корпусе 1U. Программной настройкой является ПО Platinum, работающее под управлением ОС Linux, а процессором изображений – собственно Revolution. Благодаря модульной архитектуре возможности системы могут наращиваться от минимальных до практически неограниченных.

Программная оболочка Revolution работает в режиме реального времени вне зависимости от количества слоев, их сложности и разрешения изображения. Манипуляции с каждым кадром выполняются в полном разрешении. Можно переходить от одной версии к другой и обратно, делая любое количество копий. При этом исходные файлы остаются нетронутыми, а создаются соответствующие метаданные.

Применение специализированных процессоров FPGA избавляет от необходимости использования

фонового просчета и работы с proxy. Вместо этого выполняется обработка изображения в полном разрешении и с разрядностью 16 бит.

Возможности системы включают первичную цветокоррекцию по кривым Безье, более 50 слоев сложной вторичной цветокоррекции, трекинг, формы и т.д. Благодаря тому что все системы Pandora, от самых простых для создания просмотровых копий до максимальной конфигурации, являются модульными, в том числе и в смысле наличия и наращивания функций, ядро у каждой из них – одинаковое. Есть четыре основные версии Revolution.

Первая – это Revo CDL. Она очень удобна при создании различных версий просмотровых копий для одного и того же материала. При работе в сочетании с панелью управления T3 эта версия обеспечивает обработку материала в режиме реального времени.

Применяя таблицы 3D LUT на входе и выходе в сочетании с чтением и записью CDL, первичной цветокоррекцией по кривым Безье, мощной шестивекторной вторичной цветокоррекцией, можно эффективно создавать просмотровые копии.

Вторая версия – Base Grade – оптимальна для быстрой и эффективной обработки материала. Про-
