.pdfРис. 3.6. Зависимость эластичности при 25 °С (а) и 0 °С (б)
от содержания ДСТ и пластификатора в ПБВ:
– 10% И-40А; – 15% И-40А; ▲ - 20% И-40А
216

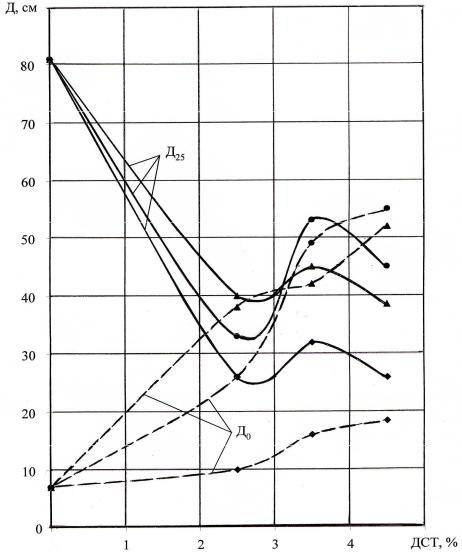

Рис. 3.7. Зависимость растяжимости при 25 и 0 °С
от содержания ДСТ и пластификатора в ПБВ:
– 10 %; – 15 %; ▲ – 20 % И-40А
Представленные на рис. 3.4 – 3.9 зависимости показателей свойств ПБВ от его состава позволяют:
-оценить структурные изменения, происходящие в ПБВ как при изменении ДСТ, так и пластификатора;
-судить о влиянии содержания ДСТ и пластификатора на свойства ПБВ и оценить вклад каждого из них;
-корректировать состав ПБВ на производстве в целях экономии ДСТ и в том случае, если имеется запас по комплексу показателей качества.
217

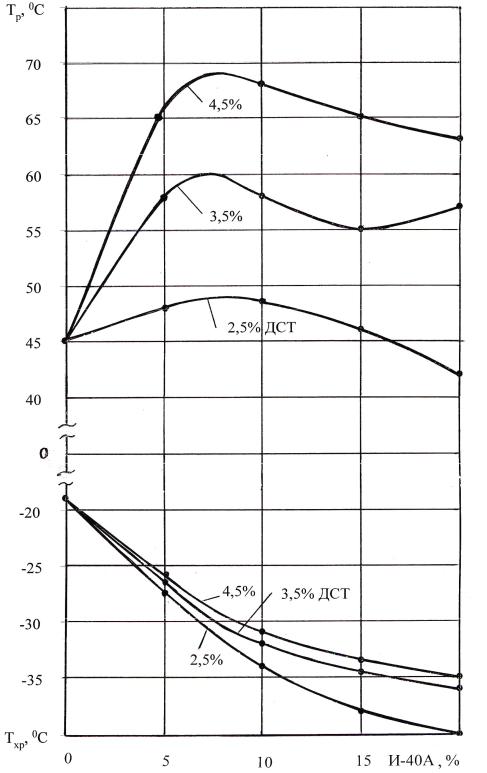

Рис. 3.8. Зависимость температуры размягчения и температуры хрупкости от содержания в ПБВ пластификатора и ДСТ
218

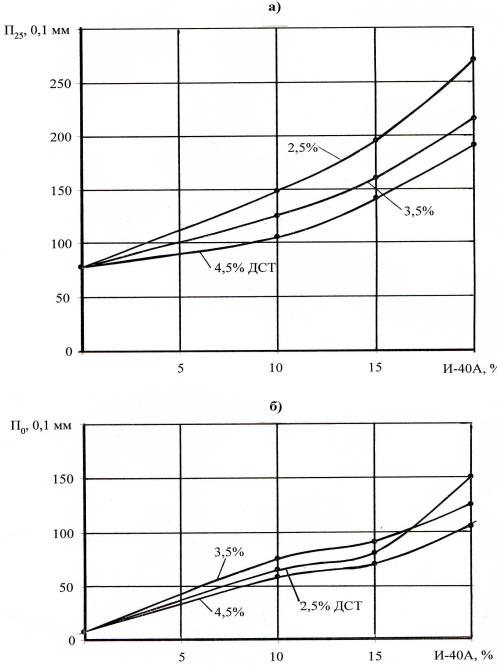

Рис. 3.9. Зависимость глубины проникания иглы при 25 °С (а)
и 0 °С (б) от содержания в ПБВ пластификатора и ДСТ
При проектировании составов и исследовании свойств асфальтобетонов на ПБВ были использованы доломитовый щебень Саткинского карьера, отсев от дробления доломита на щебень, циклонная пыль, битум БН 60/90, ПБВ 130 и ПБВ 200. Оптимальное содержание битума и ПБВ устанавливалось по битумоемкости минеральных компонентов. Асфальтобетонные смеси и образцы из них готовили при сле-
219
дующих температурных режимах:
-температура нагрева минеральных материалов 150 – 160 °С;
-температура нагрева битума и ПБВ 140 – 150 °С;
-температура смеси при уплотнении 130 – 140 °С.
Результаты испытания высокоплотных и плотных асфальтобетонов и полимерасфальтобетонов даны в табл. 3.3 и 3.4. В табл. 3.3 приведены физико-механические свойства горячего высокоплотного асфальтобетона следующего состава: щебень фракции 10 – 15 мм – 13 %; щебень фракции 5 –10 мм – 41 %; отсев фракции 0 – 10 мм – 36 %; циклонная пыль – 10 %; органическое вяжущее – 4,75 %.
Таблица 3.3
Физико-механические свойства горячего высокоплотного асфальтобетона и полимерасфальтобетонов
|
|
Вяжущее |
|
Требования ГОСТ 9128- |
||
|
|
|
97 к высокоплотному |
|||
|
|
|
|
|
|
|
Показатель |
БН |
|
|
|
ПБВ |
асфальтобетону марки I |
|
ПБВ |
|
для II, III дорожно- |
|||
|
|
|
||||
|
60/90 |
|
130 |
|
200 |
климатических зон |
Предел прочности при |
|
|
|
|
|
|
сжатии, МПа, при тем- |
|
|
|
|
|
|
пературе: |
1,45 |
|
1,32 |
|
1,15 |
Не менее 1,1 |
50 °С |
|
|
||||
20 °С |
3,20 |
|
2,81 |
|
2,45 |
Не менее 2,5 |
0 °С |
8,73 |
|
5,50 |
|
3,85 |
Не более 11,0 |
–20 °С |
12,50 |
|
6,70 |
|
5,25 |
Не норм. |
Коэффициент водостойко- |
1,0 |
|
1,0 |
|
0,98 |
Не менее 0,95 |
сти |
|
|
||||
|
|
|
|
|
|
|
Пористость минерального |
|
12,50 |
|
|
Не более 16 |
|
остова, % |
|
|
|
|||
|
|
|
|
|
|
|
Остаточная пористость, % |
1,54 |
|
2,07 |
|
2,27 |
1,0 – 2,5 |
|
|
|
|
|
|
|
Водонасыщение, % |
1,46 |
|
1,85 |
|
1,73 |
1,0 – 2,5 |
|
|
|
|
|
|
|
Набухание, % |
0,05 |
|
0,07 |
|
0,04 |
Не норм. |
|
|
|
|
|
|
|
Средняя плотность, кг/м3 |
2570 |
|
2556 |
|
2550 |
Не норм. |
|
|
|
|
|
|
|
Прочности полимерасфальтобетонов на ПБВ при температурах +50 и +20 °С несколько ниже прочностей асфальтобетона на битуме БН 60/90, что связано с меньшей вязкостью ПБВ по сравнению с би-
220
тумом. При температурах 0 и минус 20 °С прочности полимерасфальтобетонов на ПБВ в 1,5 – 2 раза ниже аналогичных показателей асфальтобетона на битуме (см. табл. 3.3 и рис. 3.10). Следовательно, полимерасфальтобетоны имеют повышенную термостабильность и сохраняют пластические свойства при отрицательных температурах. Это косвенно указывает на их более высокую трещиностойкость по сравнению с асфальтобетоном на битуме.
Асфальтобетоны типа Б на битуме БН 60/90 и полимерасфальтобетон на полимерно-битумном вяжущем ПБВ 130 по всем показателям соответствуют требованиям ГОСТ 9128-97 к горячему плотному асфальтобетону типа Б марки I (табл. 3.4). Полимерасфальтобетон на ПБВ 200 удовлетворяет требованиям ГОСТ к горячему плотному асфальтобетону типа Б марки II. В табл. 3.4 приведены физикомеханические свойства асфальтобетонов типа Б следующего состава: щебень фракции 10 – 15 мм – 22 %; щебень фракции 5–10 мм – 20 %; отсев фракции 0–5 мм – 55 %; циклонная пыль – 3 %; ПБВ 130 – 5%. Асфальтобетонные и полимерасфальтобетонные смеси указанных составов использовались при строительстве дорожных покрытий на объектах «Северавтодора».
Rсж, МПа |
|
|
|
|
|
14 |
|
|
|
|
|
12 |
|
|
|
|
|
10 |
|
|
|
|
|
8 |
|
|
|
|
|
6 |
|
|
|
|
|
4 |
|
|
|
|
|
2 |
|
|
|
|
|
0 |
|
|
|
|
|
-20 |
0 |
20 |
40 |
60 |
Т, 0С |
|
|
на ПБВ 200 |
|
|
|
на ПБВ 130 на битуме БН 60/90
Рис. 3.10. Зависимость прочности асфальтобетона от температуры
221
Таблица 3.4
Физико-механические свойства горячего плотного асфальтобетона типа Б
|
|
Вяжущее |
|
Требования |
|
Показатель |
|
|
|
ГОСТ 9128-97 к |
|
БН |
ПБВ |
ПБВ |
плотному ас- |
||
|
|||||
|
60/90 |
130 |
200 |
фальтобетону |
|
|
|
|
|
типа Б марки I |
|
Предел прочности при сжатии, |
|
|
|
|
|
МПа при температуре: |
|
|
|
|
|
50 °С |
1,57 |
1,35 |
1,15 |
Не менее 1,2 |
|
20 °С |
3,27 |
2,7 |
2,36 |
Не менее 2,5 |
|
0 °С |
10,15 |
5,25 |
4,0 |
Не менее 11,0 |
|
Коэффициент водостойкости |
1,0 |
1,0 |
1,0 |
Не менее 0,95 |
|
|
|
|
|
|
|
Коэффициент длительной |
0,88 |
0,86 |
0,85 |
Не менее 0,85 |
|
водостойкости |
|||||
|
|
|
|
||
Пористость минерального |
|
14,57 |
|
Не более 19 |
|
остова, % |
|
|
|||
|
|
|
|
||
Остаточная пористость, % |
2,86 |
2,69 |
2,54 |
2,5–5,0 |
|
Водонасыщение, % |
1,97 |
2,04 |
2,12 |
1,5–4,0 |
|
Набухание, % |
0,09 |
0,11 |
0,08 |
Не норм. |
|
Средняя плотность, кг/м3 |
2510 |
2510 |
2500 |
Не норм. |
|
Коэффициент теплоустойчи- |
|
|
|
|
|
вости: |
2,07 |
2,0 |
2,05 |
|
|
Кт = R0/R20 |
То же |
||||
Кт = R0/R50 |
6,4 |
3,9 |
3,5 |
|
|
|
|
|
|
|
Для получения ПБВ на основе битума марки БНД 90/130 и полимера ДСТ 30-01 в работе [18] использованы пластификаторы различного химического состава – гудрон, индустриальное масло и смесь отработанных автомобильных масел (СОАМ). Установлено, что при оптимальном содержании пластификаторов И-40А и СОАМ и содержании ДСТ 30-01, равном 3,5 %, можно получить ПБВ, соответствующие требованиям ГОСТ Р 52056-2003. Вяжущие, пластифицированные гудроном, не соответствуют нормативным требованиям по показателю температуры хрупкости. Исследование показали, что наиболее устойчивы к термоокислительному старению ПБВ с содержанием пластификатора более 20 % по массе.
222
3.1.4. Исследование свойств полимерно-битумных вяжущих без пластификатора
Для приготовления ПБВ без применения пластификаторов использовался, как это принято за рубежом (в Европе, США), маловязкий битум марки БНД 200/300 и полимеры ДСТ 30-01 и Финапрен
502 [2].
Результаты испытаний представлены на рис. 3.11 и 3.12. Для сравнения приведены свойства ПБВ на битуме марки БНД 60/90 без пластификатора. Анализ приведенных данных показывает, что для образования структурной сетки полимера во всем объеме битума марки БНД 200/300 достаточно около 2,5 % блоксополимеров типа СБС.
Однако для того, чтобы повысить трещиностойкость и деформативность ПБВ (см. рис. 3.11, б и 3.12, б) по сравнению с исходным битумом марки БНД 200/300, требуется более 5% полимера. Полимер- но-битумные вяжущие на битуме марки БНД 60/90 по сравнению с ПБВ на битуме марки БНД 200/300 характеризуются пониженной эластичностью, низкой трещиностойкостью и деформативностью, повышенной вязкостью.
Химический состав, структура и вязкость битума влияют на совместимость с полимерами и свойства конечного продукта. Использование для получения ПБВ битумов, обогащенных ароматическими соединениями, благоприятствует совместимости компонентов.
Свойства ПБВ, приготовленных из разных по природе битумов (БДУ – из тяжелой ярегской нефти, БДУС – из смеси западносибирских нефтей) при использовании полимера Кратон Д 1101, различны (табл. 3.5). Содержание полимера в ПБВ составляло 5 % по массе.
За счет лучшей растворимости в битуме марки БДУ 70/100 полимер типа СБС способен в несколько большей степени реализовывать присущую ему эластичность. Этим же объясняются и более высокие значения вязкости и растяжимости ПБВ на битуме БДУ 70/100 из тяжелой ярегской нефти [83].
Для оценки зависимости долговечности дорожных покрытий, работающих в сложных климатических условиях, от вида нефтяного вяжущего было проведено опытное строительство участков дорожных покрытий на особо грузонапряженных трассах г. СанктПетербурга. В асфальтобетонных смесях использовали битум марки БДУ 70/100 и ПБВ на его основе.
223

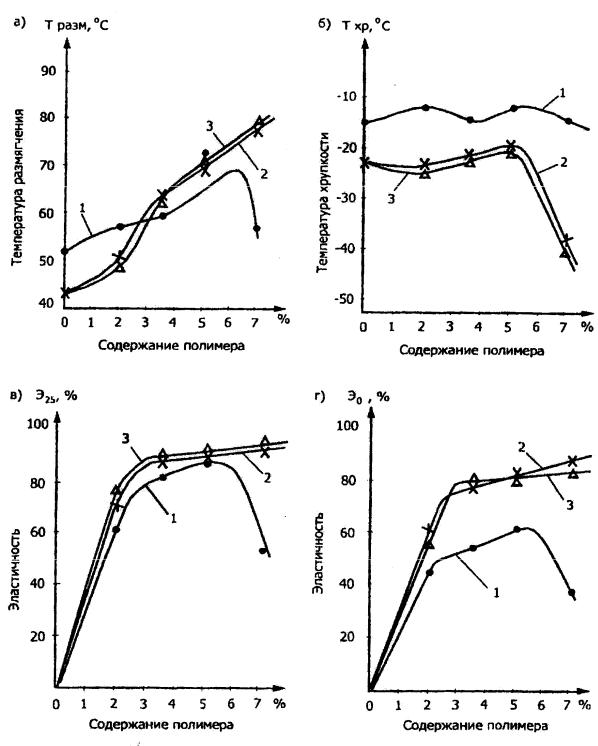

Рис. 3.11. Зависимость температуры размягчения (а), температуры хрупкости (б) и эластичности (в, г) ПБВ, приготовленных
без пластификатора, от содержания полимера:1 – БНД 60/90 + ДСТ; 2 – БНД200/300 + ДСТ; 3 – БНД 200/300 + Финапрен
224

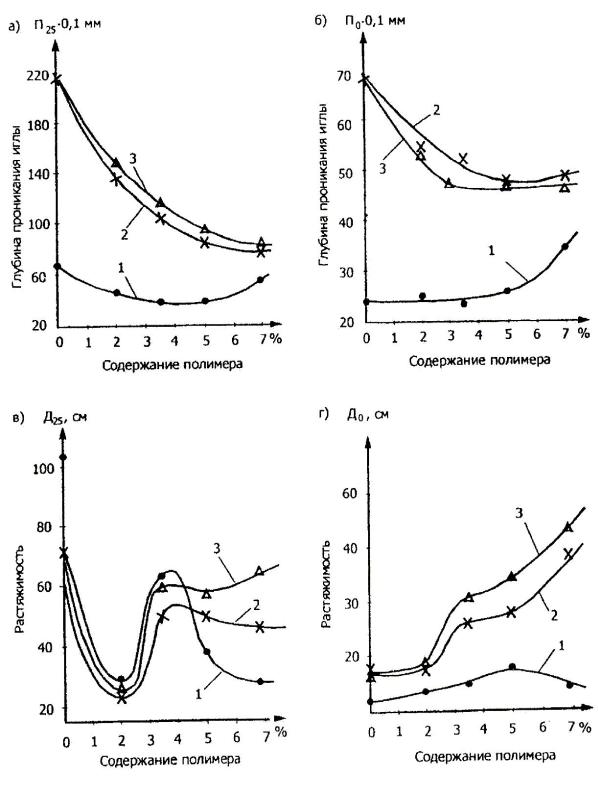

Рис. 3.12. Зависимость пенетрации при 25 и 0 °С (а, б) и растяжимости при 25 и 0 °С (в, г) ПБВ, приготовленных без пластификатора,
от содержания полимера: 1 – БНД 60/90 + ДСТ; 2 – БНД 200/300 + ДСТ; 3 – БНД 200/300 + Финапрен
