.pdfотносительного удлинения, предельной и удельной деформацией. Такие асфальтобетоны имеют большую деформативную способность, а следовательно, повышенную трещиностойкость по сравнению с асфальтобетоном на битуме. Асфальтобетоны на РБВ характеризуются более высокими показателями теплоустойчивости, водо- и морозостойкости (табл. 3.30).
276

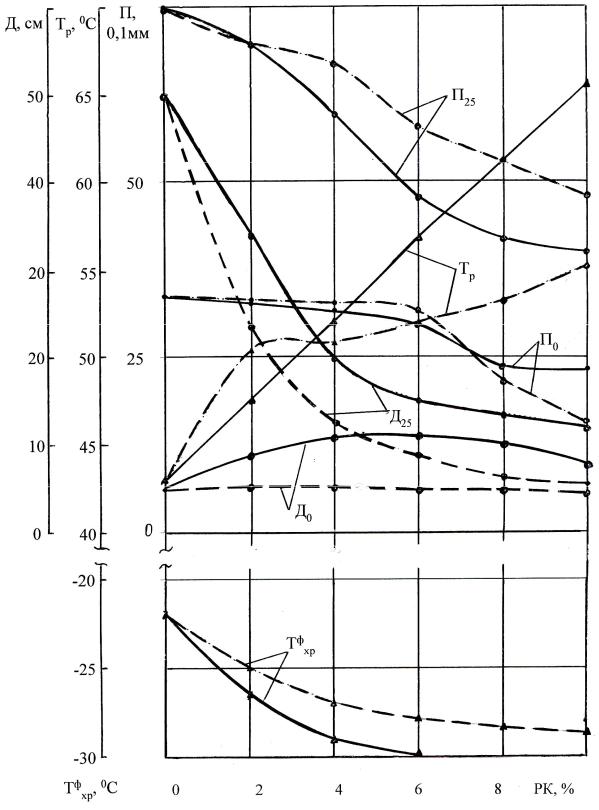

Рис. 3.23. Изменение свойств битума марки БНД 60/90 Омского НПЗ в зависимости от содержания резиновой крошки эбонитовой ( —— ), из отходов РТИ (– – –)
277
Таблица 3.30
Физико-механические свойства песчаного асфальтобетона типа Д на битуме БНД 60/90 и РБВ
|
|
Вяжущее |
|
Показатель |
БНД 60/90 |
РБВ с РК |
РБВ с РК |
|
|
эбонитовой |
из отходов |
Предел прочности при сжатии, МПа, |
|
|
РТИ |
|
|
|
|
при температуре: |
|
|
|
20 °С |
2,45 |
3,0 |
2,9 |
50 °С |
0,7 |
1,2 |
1,3 |
0 °С |
6,5 |
7,6 |
7,4 |
–15 ОС |
10,8 |
9,9 |
9,5 |
–30 ОС |
19,7 |
18,0 |
16,5 |
Коэффициент водостойкости |
0,98 |
1,0 |
1,0 |
Коэффициент длительной водостой- |
|
|
|
кости |
0,70 |
0,78 |
0,77 |
Предел прочности при растяжении, |
|
|
|
МПа, при температуре: |
|
|
|
20°ОС |
0,46 |
0,53 |
0,54 |
0 °С |
2,70 |
3,40 |
3,15 |
–20°ОС |
4,76 |
4,25 |
3,70 |
Водонасыщение, % по объему |
2,01 |
2,13 |
2,32 |
Коэффициент морозостойкости |
|
|
|
после 100 циклов замораживания- |
|
|
|
оттаивания |
0,70 |
0,84 |
0,81 |
В асфальтобетонах на РБВ циклические напряжения, возникающие в стенках пор при периодически повторяющихся замораживаниях и оттаиваниях, носят в связи с повышенной эластичностью структурных связей преимущественно упругий характер и вызывают обратимые деформации. В обычном асфальтобетоне связи между структурными элементами при отрицательных температурах становятся жесткими, а иногда и хрупкими. Часто чередующиеся замораживания и оттаивания могут приводить к хрупким разрушениям и появлению микротрещин. Поэтому асфальтобетон повышенной пластичности при отрицательных температурах имеет более высокую морозостойкость.
Опытные работы по изготовления асфальтобетонной смеси с эбонитовой РК были проведены в Кемеровской области. РБВ получали в рабочем битумном котле, оборудованном механической мешалкой, при температуре 160 – 170 °С и продолжительности перемеши-
278
вания в течение 1 ч. Асфальтобетонная смесь типа Б хорошо укладывалась и уплотнялась. Показатели прочности асфальтобетона с РК при 20 и 50 °С были в 1,5 – 2 раза выше, а прочность при 0 °С – в два раза ниже, чем у обычного асфальтобетона.
Таблица 3.31
Деформативные свойства асфальтобетона типа Д на битуме БНД 60/90 и РБВ
|
Вяжущее |
|
|
БНД |
РБВ |
Показатель |
60/90 |
с РК из |
|
|
отхо- |
|
|
дов |
Предел прочности при изгибе, МПа, при температуре: |
|
РТИ |
|
|
|
0 °С |
7,9 |
7,4 |
–10 °С |
10,2 |
9,7 |
–20 °С |
12,9 |
12,2 |
Модуль упругости статический, МПа, при температуре: |
|
|
0 °С |
1380 |
1050 |
–10 °С |
2780 |
1840 |
–20 °С |
4800 |
4000 |
Относительное удлинение при температуре: |
|
|
0 °С |
0,0057 |
0,0076 |
–10 °С |
0,0035 |
0,0055 |
–20 °С |
0,0025 |
0,0032 |
Предельная деформация при изгибе, мм, |
|
|
при температуре: |
2,15 |
2,46 |
0°С |
1,64 |
1,98 |
–10 °С |
0,63 |
0,99 |
–20 °С |
|
|
Удельная деформация, мм/Н, при температуре: |
|
|
0 °С |
0,0012 |
0,0015 |
–10 °С |
0,00044 |
0,00068 |
–20 °С |
0,00036 |
0,00049 |
В лаборатории университета Сан Пауло (Бразилия) было изучено эксплуатационное поведение трех видов горячих асфальтобетонов: в двух использовались различные содержания РК и сланцевого масла. Состав М 2 содержал: битум АС 40 + 12 % резины + 10 % сланцевого масла. Состав М3 содержал: битум АС 40 + 20 % резины + 15 % сланцевого масла. Свойства асфальтобетонов сравнивались традиционным горячим асфальтобетоном М 1 на битуме АС 40. Модифицированные
279
асфальтобетоны имели прочность при расколе при 25 °С на 50 % выше, а модули упругости ниже, чем у асфальтобетона М1. Это указывает, что добавление РК и пластификатора делает материал более эластичным [68].
В работе [82] приведены свойства РБВ, полученных на основе битумов с глубиной проникания иглы (пенетрацией при 25 °С), равной 80 и 120·0,1 мм, РК из отработанных автомобильных покрышек и специальных добавок. Резиновая крошка имела определенный гранулометрический состав, ее содержание в вяжущем составляло 18 – 20 % по массе. Основные эффекты использования РК для модификации битумов заключаются в увеличении вязкости и улучшении термической чувствительности РБВ. В интервале температур от плюс 10 до минус 10 °С модули упругости битума и РБВ имеют близкие значения. При низких отрицательных температурах модуль упругости РБВ на несколько порядков ниже, а при положительных температурах
– значительно выше, чем у битума (рис. 3.24).

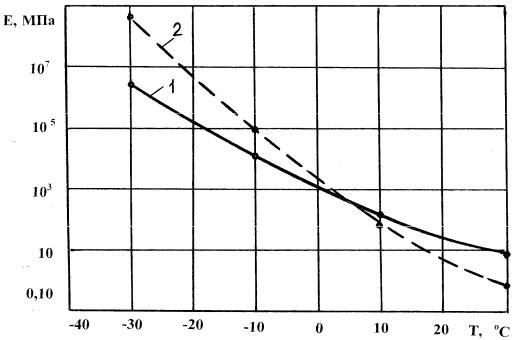

Рис. 3.24. Зависимость модуля упругости РБВ (1) и битума (2) от температуры
Резинобитумные вяжущие менее хрупки при отрицательных температурах, более теплоустойчивы при высоких положительных температурах и более устойчивы к старению (рис. 3.25 и 3.26).
280

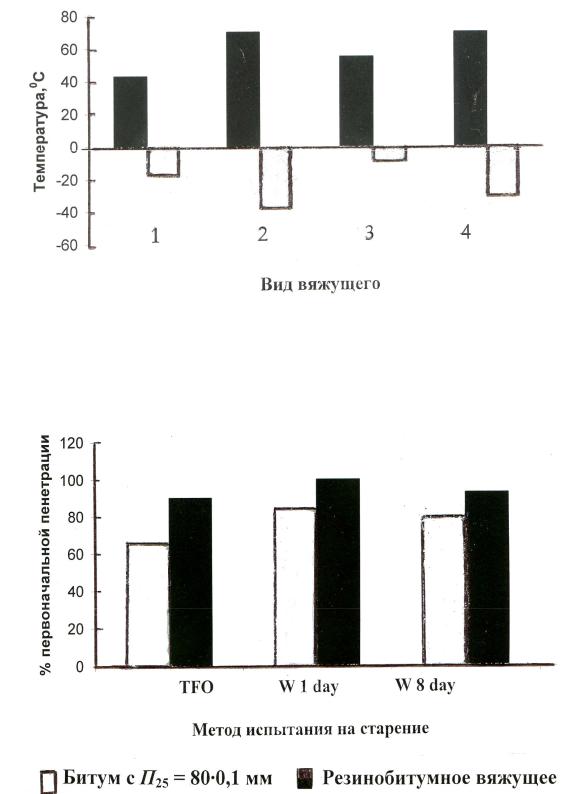

Рис. 3.25. Температура размягчения и хрупкости битумов и РБВ: 1 – битум с пенетрацией 120·0,1 мм; 2 – РБВ на основе битума с пенетрацией 120·0,1 мм; 3 – битум с пенетрацией 80·0,1 мм; 4 – РБВ на основе битума с пенетрацией 80·0,1 мм
Рис. 3.26. Изменение пенетрации битума и РБВ в процессе старения (в печи TFO, в стимуляторе погодных условий W)
281
В асфальтобетонные смеси (особенно с прерывистым и открытым гранулометрическим составом) рекомендуется добавлять на 1 – 2 % больше РБВ. Повышенный расход РБВ с высокой вязкостью способствует образованию более толстых пленок вяжущего на минеральных зернах, что приводит к повышению усталостной прочности, устойчивости к старению, устойчивости к образованию колеи и трещиностойкости асфальтобетонов (табл. 3.32) [82].
|
|
|
|
|
Таблица 3.32 |
|
Усталостная прочность и трещиностойкость асфальтобетона |
||||||
|
|
|
|
|
|
|
|
|
Вяжущее |
|
|
|
|
Показатель |
Битум с пе- |
Битум с пе- |
|
|
|
ПБВ на |
нетрацией |
нетрацией |
|
РБВ |
|
основе |
|
|
80·0,1 мм |
120·0,1 мм |
|
|
|
полимера |
|
|
|
|
|
|
СБС |
Число циклов до |
0,25·106 |
0,33·106 |
|
9,5·106 |
|
8,7·106 |
разрушения |
|
|
||||
Температура хрупкого |
|
|
|
|
|
|
разрушения, °С |
–10 |
–18 |
|
–30 |
|
–33 |
Количество повторной |
|
|
|
|
|
|
нагрузки при давлении |
|
|
|
|
|
|
540 кПа и температуре |
200 |
- |
|
1750 |
|
1300 |
60 °С до образования |
|
|
|
|
|
|
колеи глубиной 3 мм |
|
|
|
|
|
|
Для повышения работоспособности и сроков службы поверхностных обработок (в том числе на цементобетонных покрытиях) применяют резинобитумное вяжущее (РБВ), получаемое смешением битума с эластомером дорожным.
Для приготовления РБВ используют вязкие битумы марок БНД
60/90, БН 60/90, БНД 90/130, БН 90/130 и эластомер дорожный. Со-
ставы РБВ приведены в табл.3.33.
Эластомер дорожный получают девулканизацией резиновой крошки в сланцевом масле термомеханическим способом при температуре 180 – 210 °С и смешением полученного регенерата с 10 – 20 % отвердителя при температуре 160 – 190 °С.
В качестве отвердителя применяют отходы производства полиэтиленового воска и других полимеров. Отвердитель придает регенерату физическое состояние, обеспечивающее транспортирование и складирование материала в упакованном виде. Допускается изготавливать эластомер дорожный и без добавления отвердителя.
282
|
Составы резинобитумных вяжущих |
Таблица 3.33 |
||||
|
|
|
||||
|
|
|
|
|
|
|
|
|
Битум, % по массе |
Эластомер дорожный, |
|||
Марка РБВ |
|
|
|
% по массе |
|
|
|
БНД 60/90 |
БНД 90/130 |
|
|
|
|
|
|
или |
или |
ЭД-1 |
ЭД-2 |
|
|
|
БН 60/90 |
БН 90/130 |
|
|
|
РБВ-60/90 |
|
75 – 90 |
- |
- |
10 – 25 |
|
РБВ-90/130 |
|
- |
80 – 90 |
10 – 20 |
- |
|
Эластомер дорожный в зависимости от состава приготавливают марок: ЭД-1 (соотношение по массе резиновой крошки и сланцевого масла 50:50) и ЭД-2 (соотношение по массе резиновой крошки и сланцевого масла 40:60). Показатели физико-механических свойств эластомера дорожного должны соответствовать требованиям, приведенным в табл. 3.34.
Свойства эластомера дорожного |
Таблица 3.34 |
|
|
||
|
|
|
Показатель |
ЭД-1 |
ЭД-2 |
Вязкость регенерата при температуре 60 °С |
1·10 -2·10 |
0,7·10 -1,5·10 |
и нагрузке 0,0002 – 0,0003 ГПа, Пз |
|
|
Содержание в регенерате частиц крупнее |
12 |
10 |
1,25 мм, %, не более |
|
|
Массовая доля золы в регенерате, %, не более |
25 |
22 |
Показатели физико-механических свойств РБВ, полученных на основе эластомера дорожного, должны соответствовать требованиям, указанным в табл. 3.35.
Резинобитумные вяжущие применяют во многих странах и регионах (США, Канада, Польша, Швеция, Португалия, Австралия и др.). Температура приготовления, укладки и уплотнения горячих асфальтобетонных смесей должна быть на 10 – 15 °С выше, чем на битуме.
283
Таблица 3.35
Технические требования к резинобитумным вяжущим на основе эластомера дорожного
Показатель |
РБВ 60/90 |
РБВ 90/130 |
Глубина проникания иглы, 0,1 мм при |
|
|
температуре: |
|
|
25 °С (100 г, 5 с) |
60 – 90 |
90 – 130 |
0 °С (200 г, 60 с) |
20 |
25 |
Температура размягчения, °С, не ниже |
50 |
48 |
Растяжимость, см, не менее, |
|
|
при температуре: |
|
|
25 °С |
15 |
20 |
0 °С |
5 |
6 |
Температура хрупкости, °С, не выше |
–24 |
–27 |
Сцепление с мрамором или песком |
Выдерживает по контрольному об- |
|
|
разцу № 2 |
|
Изменение температуры размягчения |
|
|
после прогрева, 0 °С, не выше |
8 |
8 |
Температура вспышки, 0 °С, не ниже |
220 |
220 |
Резинобитумные вяжущие используют при строительстве, ремонте и содержании дорожных покрытий: для приготовления горячих асфальтобетонных смесей; при устройстве стрессопрерывающих мембран по растрескавшемуся покрытию; для устройства слоя износа Микросюрфейсинг совместно с применением стрессопрерывающей мембраны; для устройства покрытия «Скраб Сил» совместно с Микросюрфейсингом; для приготовления горячих асфальтобетонных смесей с прерывистым и открытым зерновым составом при устройстве покрытий с применением промежуточной стрессопрерывающей мембраны [82].
3.5.2. Свойства битумов, химически модифицированных резиновой крошкой
В работе [68] приводятся сравнительные данные по свойствам РБВ и БХМРК, полученным в США. Технология БХМРК позволяет применять для модификации битумы пониженной вязкости. БХМРК по сравнению с РБВ имеют высокую однородность (растворимость 98 %) и стабильность свойств при хранении, характеризуются широким интервалом работоспособности (76 °С) вследствие улучшения низкотемпературных и высокотемпературных реологических свойств.
284
Вяжущие БХМРК были успешно использованы в различных штатах США с разными погодными условиями для устройства поверхностной обработки дорожных покрытий.
Технология химического совмещения нефтяных битумов с мелкодисперсной РК разработана специалистами ГП «РосдорНИИ» и НПФ «Инфотех». Химическая технология основана на добавлении в смесь битума с РК специальных реагентов-катализаторов, которые регулируют радикальные процессы деструкции и сшивки каучуковых цепей резины и высокомолекулярных компонентов битума. В результате получается однородное и стабильное вяжущее. По такой технологии получают битумно-резиновые экологически чистые композиционные вяжущие (БИТРЭК) [11].
Содержание РК в вяжущих БИТРЭК составляет 5 – 10 % от массы вяжущего. Для приготовления вяжущих используют вязкие дорожные битумы марок БНД и БН по ГОСТ 22245-90 или жидкие дорожные битумы марок МГ и МГО по ГОСТ 11955-82 и мелкодисперсную РК.
Крошку получают из резин общего назначения, в том числе из изношенных автомобильных шин или других РТИ. Крошка должна иметь размеры частиц 0,3 – 0,5 мм и отвечать требованиям ТУ
38.108035-97 «Резина дробленая марок РД 0,5; РД 0,8; РД 1,0; РД 1,2; РД 1,6; РД 2,0; РД 5,0; РД 8,0; РД 10,0».
Выпускаются следующие виды БИТРЭК:
-БИТРЭК (40/ 60 – 200/ 300) – вяжущий материал для приготовления асфальтобетонных смесей, выполнения поверхностных обработок и приготовления эмульсий;
-БИТРЭК-Д – мастичный материал для заделки деформационных швов и трещин бетонных и асфальтобетонных покрытий;
-БИТРЭК-И – мастичный материал для гидроизоляции строительных конструкций; изоляции стальных трубопроводов, изготовления кровельных покрытий.
БИТРЭК выпускаются в соответствии с требованиями ТУ 5718- 004-05204776-01 «Резинобитумный композиционный материал. Технические условия». Требования к БИТРЭК даны в табл. 3.36.
Область применения асфальтобетонов на вяжущем БИТРЭК при устройстве верхних слоев покрытий автомобильных дорог для различных дорожно-климатических зон приведена в табл. 3.37.
